    Китай
    843,00грн

    • Купити в 1 клік
    • Код постачальника: RBD-500
    • Бренд: UEK
    • Кількість точок приєднання: 12
    • Кількість полюсів: 1
    • Номінальний пропускний струм, А: 500
    • Мінімальний переріз, мм²: 1.0
    • Тип затискача: Гвинтовий

• Інші товари тієї ж серії:

  • Швидкий перегляд

    Розподільчий блок на DIN-рейку РБД- 400А, UEK

    36207

    806,90грн
  • Швидкий перегляд

    Розподільчий блок на DIN-рейку РБД- 125А, UEK

    36204

    0,00грн
  • Швидкий перегляд

    Розподільчий блок на DIN-рейку РБД- 160А, UEK

    36205

    0,00грн
  • Швидкий перегляд

    Розподільчий блок на DIN-рейку РБД- 250А, UEK

    36206

    0,00грн
  Всі товари

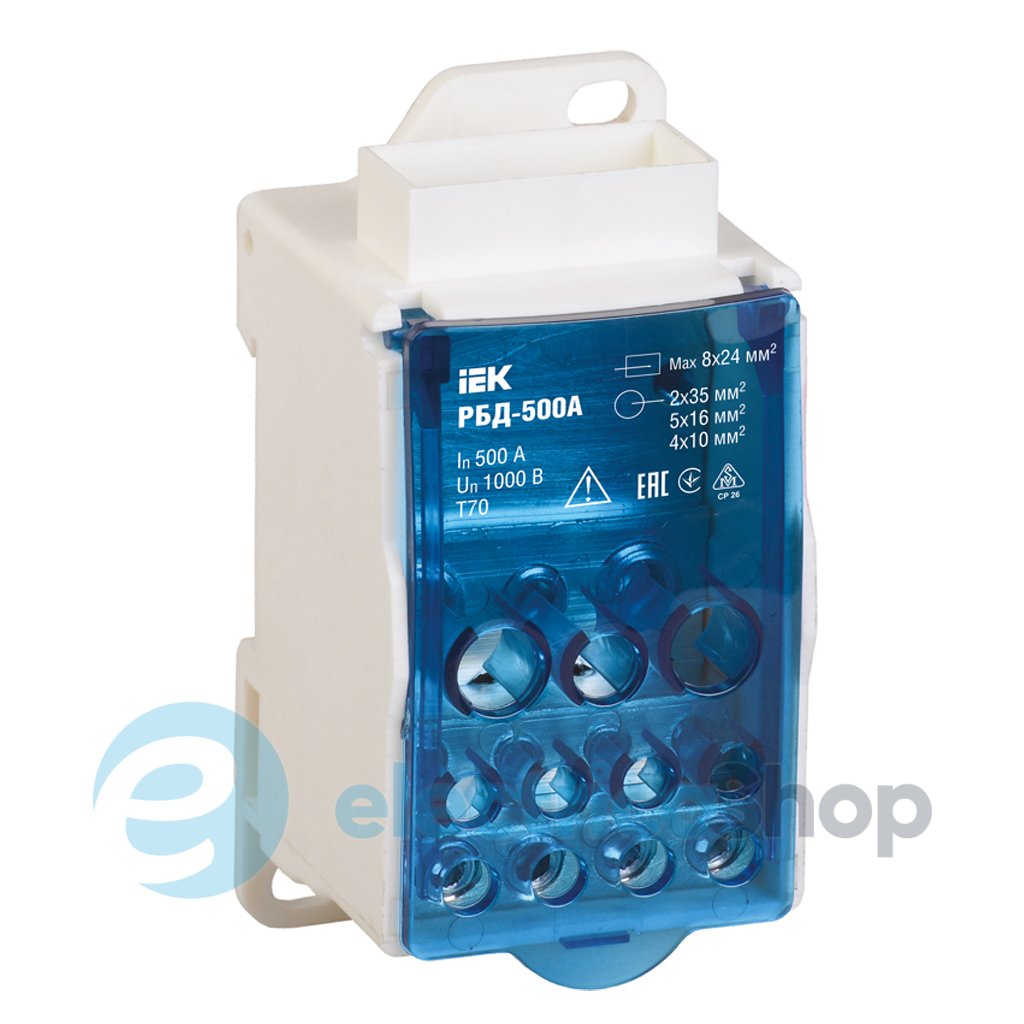

• Розподільчий блок RBD-500 UEK призначений для використання в якості клемного затиску при підключенні до провідника більшого перерізу декількох провідників меншого перерізу, для створення впорядкованих систем розподілу в шафах, для організації головної заземлювальної шини.
  Призначені для монтажу на DIN-рейку або на монтажну панель як в силових шафах, так і в квартирних розподільних щитах, для роботи в мережах з напругою до 1000 В частоти 50 Гц при температурі навколишнього повітря від -40 до +70 С.
  Розподільчий клемний блок RBD-500 UEK виготовлені з високоякісної латуні з нанесеним спеціальним захисним покриттям.
  Корпус виконаний з негорючого пластика.

  Тип монтажу: на DIN рейку, монтажну панель.
  Переріз провідників що підключаються на вході: плоска шина шириною 15 ... 24 мм завтовшки 3 ... 8 мм мм?.
  Переріз провідників що підключаються на виході: 2х1-35 мм?; 5х1-16 мм?; 4х1-10 мм?.
  Висота: 96.0 мм.
  Ширина: 48.0 мм.
  Глибина: 51.0 мм.
  Номінальний струм: 500 А.

  Способи установки:

  – На монтажну DIN-рейку 35 мм.
  – На панель щита двома гвинтами.
  Виготовлені з лудженої міді, корпус - з пластика, який не підтримує горіння, що володіють відмінними електроізоляційними властивостями.

  Технічні характеристики:

  Номінальна напруга: 660 В
  Максимальний середньоквадратичний короткочасний струм Icw: 24.5 кА
  Номінальний імпульсний струм що витримується Ipk: 51 кА
  Ступінь захисту: IP20
  Переріз підключаються провідників на вводі: плоска шина шириною 15 ... 24 мм завтовшки 3 ... 8 мм мм?
  Переріз підключаються провідників на виході: 2х35; 5х16; 4х10 мм?
  Матеріал корпусу: Пластик
  Матеріал контакту: Латунь
  Температура експлуатації: -40...+70 °C

  Розміри клемного терміналу РБД-500



  Особливості конструкції розподільних блоків RBD

  • Цілісна струмовідна шина виготовлена з лудженої латуні.
  • Можливість створювати велику кількість точок підключення відвідних ліній. Також блоки можуть з'єднуватися в ряд, підвищуючи жорсткість і якість всієї збірки.
  • Зручне кріплення на DIN рейку або на монтажну панель.
  • Прозора лицьова кришка для візуального контролю і захисту від дотику до струмоведучих частин додатково забезпечена виступами для утримування притискного гвинта.

  Специфікації

  • Короткий посібник з експлуатації
    Завантажити(файл pdf, 1.86 Mb)

  Характеристики

  • Пропозиція: Standart
  • Обладнання: Клемний термінал, Вузлові з'єднувачі
  • Особливості: Латунь, Введення на плоску шину
  • Посадочне місце: DIN-рейка NS 35, На монтажну панель
  • Герметичність: IP20
  • Кількість точок приєднання: 12
  • Кількість полюсів: 1
  • Кількість входів, на полюс: 2
  • Кількість виходів, на полюс: 6
  • Номінальний пропускний струм, А: 500
  • Мінімальний переріз, мм²: 1.0
  • Максимальний переріз, мм²: 240
  • Колір: Синій
  • Тип затискача: Гвинтовий
