    35764
    Останнє оновлення залишків: 03.10.25 17:42
    Під замовлення — Недоступно. Дивіться актуальні серії.
    Китай
    Уточнюйте ціну
    • Код постачальника: ORI-01-2
    • Бренд: UEK
    • Тип пристрою: Реле струму
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 10 А
    • Струм котушки керування: AC (змінний струм), DC (постійний струм)
    • Напруга котушки керування (AC): 24 V, 36 V, 42 V, 48 V, 60 V, 100 V, 110 V, 115 V, 120 V, 125 V, 130 V, 220 V, 230 V, 240 V
    • Напруга котушки керування (DC): 24
    • Положення контактів: 1 ПК
    • Діапазон регулювання струму, А: 0.2-2

• Призначено для контролю параметрів електричного струму в мережі та передачі команди виконавчим елементам.

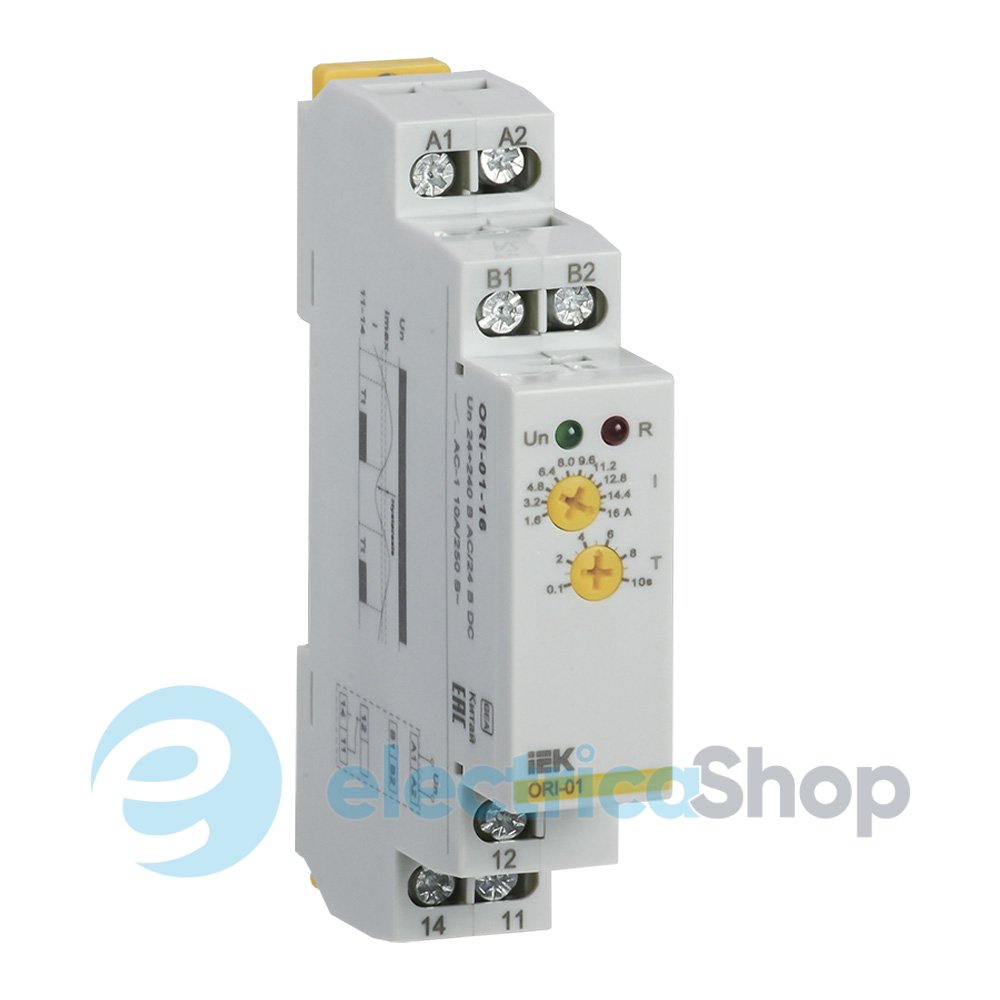

  – Тип: Реле струму ORI. 0,2-2 А. 24-240 В AC / 24 В DC UEK
  – Діапазон вимірюваного струму: 0,2-2 А
  – Кількість перемикаючих контактів: 1
  – Напруга живлення: 24-240 В AC / 24 В DC
  – Номінальна напруга контактної групи: 250 АС / 24 DC В
  – Ширина: 18 мм
  – Висота: 90 мм
  – Глибина: 64 мм

  Загальний опис

  Завдяки реле, можна дистанційно керувати електричними ланцюгами в однофазних електричних мережах постійного або змінного струму. А також, регулювати діапазони спрацьовування по кожній контактній групі. Має широкий діапазон регулювань.

  Рекомендується дотримуватися умов зберігання реле, для збільшення терміну його служби: зберігати від впливу кліматичних факторів в упаковці виробника, в приміщеннях з природною вентиляцією при температурі навколишнього повітря від-35° до +75°. При зберіганні не допускається конденсація вологи та обмерзання.

  Додаткові характеристики

  Діапазон вимірюваного струму: 0,2-2 А
  Мін затримка на ввімкнення: (0,1 ÷ 10) – 10% с
  Кількість груп перемикаючих контактів: 1
  Ширина: 18 мм
  Висота: 90 мм
  Глибина: 64 мм
  Гістерезис: 5 відсотків
  Напруга живлення: 24-240 В AC / 24 В В
  Граничні значення допусків: 5 відсотків
  Похибка налаштування: – 5 відсотків
  Вага: 0,062 кг
  Потужність: AC 0,09 - 3 ВА / DC 0,05 - 1,5 Вт
  Діапазон частоти напруги живлення: 50/60 – 0,2 Гц
  Діапазон відхилення напруги живлення: від -15 до +10 відсотків
  Номінальний струм контактних груп при АС-1: 10 А
  Номінальна напруга контактної групи: 250В АС /24 DC В
  Мех зносостійкість: 10 - 7 циклів
  Електр зносостійкість: 10 - 6 циклів
  Температура експлуатації: від -20 до + 55 °C
  Тип монтажу: DIN-рейка 35 мм
  Ступінь захисту IP лицьова панель: IP40
  Ступінь захисту IP клеми: IP20
  Робоче положення: Будь-яке
  Категорія перенапруги: 3
  Ступінь забруднення: 2
  Макс перетин одножильного кабелю: 1х2,5 мм²
  Макс перетин многожильного кабелю з наконечниками: 1х2,5 мм²
  Ремонтопридатність: Немає
  Індикатор наявності напруги: Зелений світлодіод (Un)
  Індикатор спрацьовування реле: Червоний світлодіод (R)

  Артикул: ORI-01-2

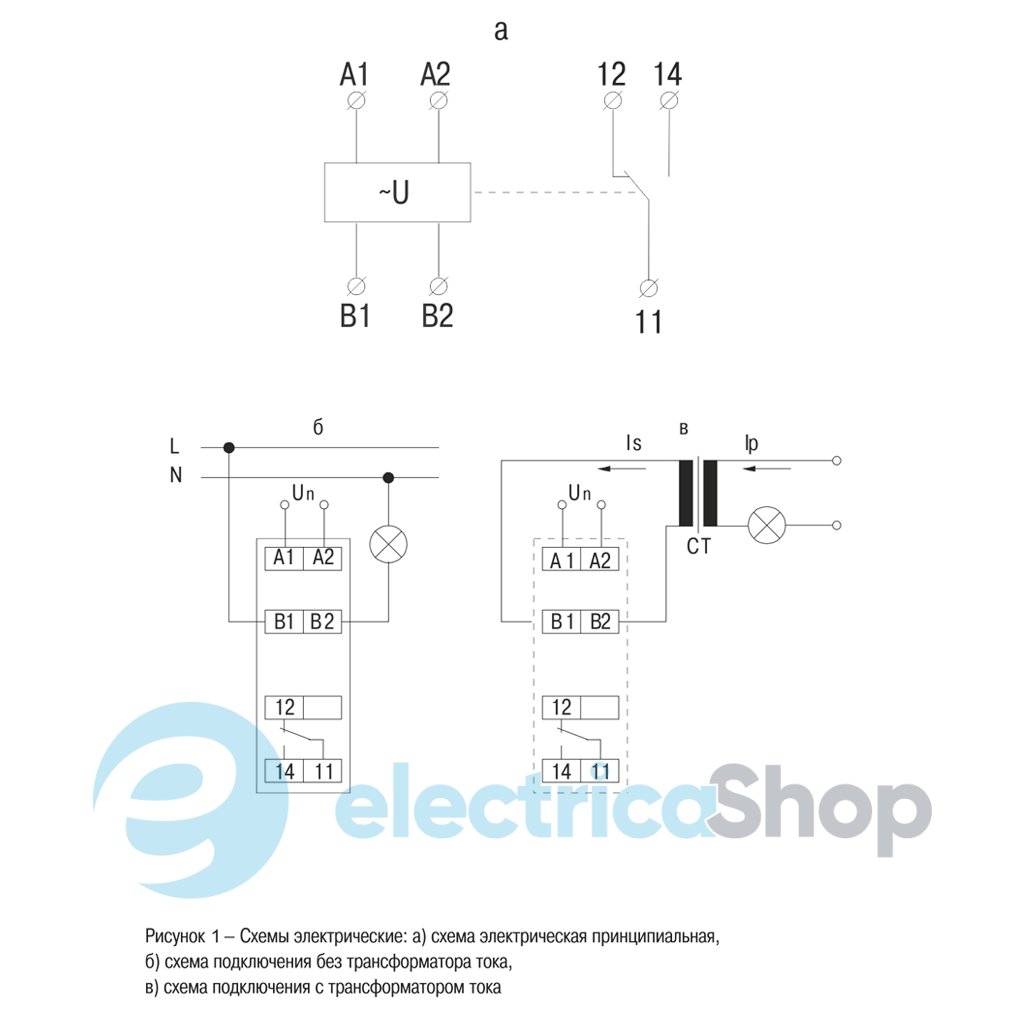

  Монтажна схема з'єднань



  Переваги:

  • Забезпечення захисту обладнання від перевантажень, а також сигналізації про необхідність його перевірки.
  • Широкий діапазон контрольованих значень струму від 0,2 до 2 А.
  • Проста зручна індикація режимів роботи.
  • Кріплення на стандартну 35мм DIN-рейку.
  • Елементна база від провідних світових виробників.
  • Гарантія від виробника 5 років.

  Специфікації

  • Керівництво по експлуатації реле контролю струму ORI-01 (IEK)
    Завантажити(файл pdf, 2.12 Mb)

  Характеристики

  • Пропозиція: Ekonom
  • Тип пристрою: Реле струму
  • Основні функції реле: Релейна (перемикання), Затримка спрацьовування, Вимірювання струму
  • Функціональність: Вимірювач струму, Контроль струму
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 10 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм), DC (постійний струм)
  • Напруга котушки керування (AC): 24 V, 36 V, 42 V, 48 V, 60 V, 100 V, 110 V, 115 V, 120 V, 125 V, 130 V, 220 V, 230 V, 240 V
  • Напруга котушки керування (DC): 24
  • Положення контактів: 1 ПК
  • Мережа: 1 фаза
  • Пряме підключення: Так
  • Діапазон регулювання струму, А: 0.2-2
  • Призначення: Промислове
