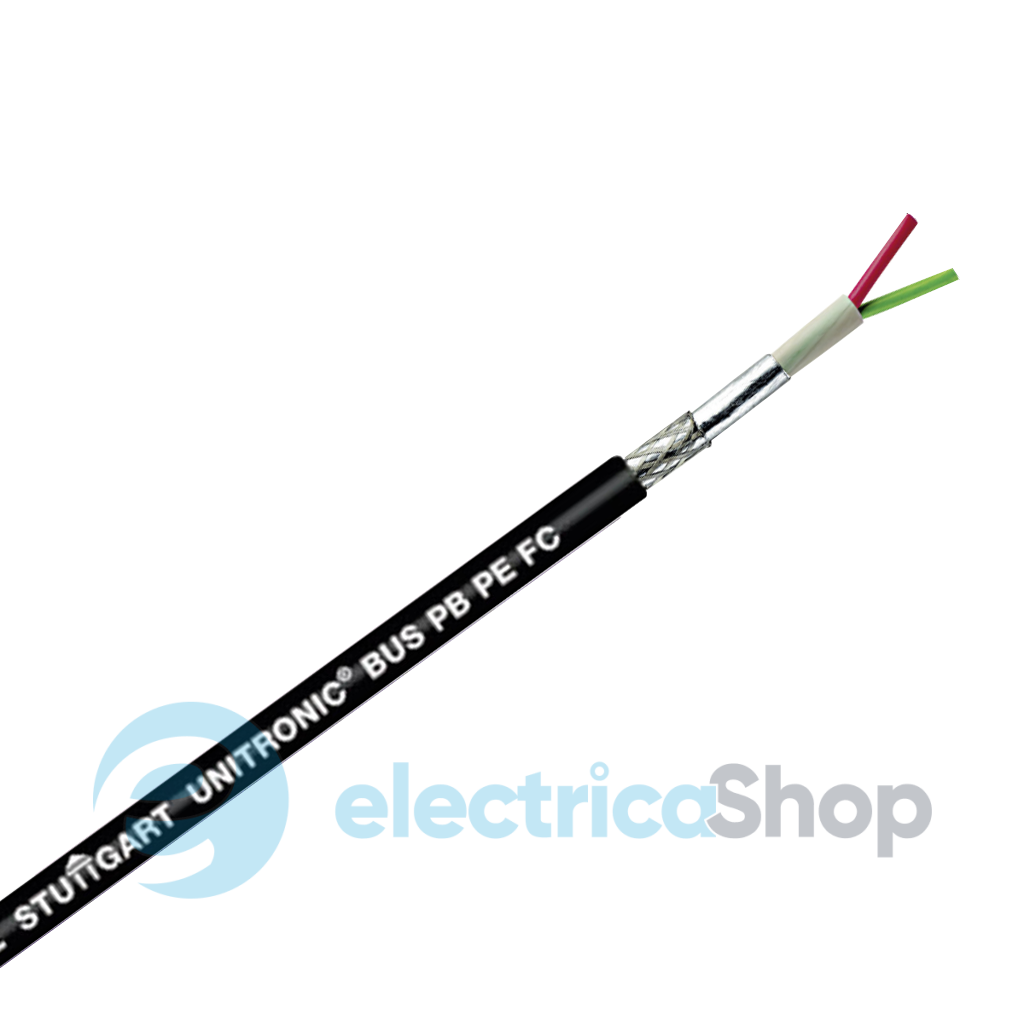

UNITRONIC BUS PB PE – екранований кабель з максимальним захистом від електромагнітних полів.
– Застосовується для BUS-систем: PROFIBUS-DP / FMS / FIP.
– Для нерухомого застосування.
– З кольоровим маркуванням.
– Для передачі даних.
– Для приміщень з сухим або вологим середовищем.
– Зовнішній діаметр: 8 мм.
– Кількість пар: 1.
– Кількість жил: 2.
– Переріз провідника: 0,64 мм².
– Колір: чорний.

Детальна інформація про кабель UNITRONIC BUS PB PE

Екранований кабель з максимальним захистом від електромагнітних полів.

Характеристики

Ці Bus-кабелі можуть використовуватися як для PROFIBUS-DP, PROFIBUS-FMS, так і для FIP.
Швидкість передачі обмежуються по специфікаціям PNO наступними максимальними довжинами кабельної лінії, Bus-сегмента:
(тип кабелю A, PROFIBUS-DP)

• 93.75 Кбіт / с = 1200 м.
• 187.5 Кбіт / с = 1000 м.
• 500 Кбіт / с = 400 м.
• 1.5 Мбіт / с = 200 м.
• 12.0 Мбіт / с = 100 м.

Стандарти та сертифікати

– Відповідно DIN 19245 і EN 50170, наприклад, для SIEMENS SIMATIC NET, також для FIP (Factory Instrumentation Protocol).
– Відповідає вимогам ТР про ПБ №123-ФЗ ДСТУ Р 53315-2009 (п.5.2) ПРГО 1.

Конструкція

– Жабо з тонких мідних луджених дротів.
– Ізоляція жил з ПВХ-пластикату.
– Загальний екран з ламінованої алюмінієвої фольги і обплетення з мідних луджених дротів.
– Внутрішня і зовнішня оболонка з ПВХ-пластикату, колір чорний (RAL 9005).

Технічні характеристики

• Класифікація:
  – ETIM 5.0 Class-ID: EC000830
  – ETIM 5.0 Class-Description: кабелі зв'язку.
• Робоча ємність:
  – (800 ГЦ): макс. 30 нФ / км.
• Робоче пікова напруга:
  (не для силових ланцюгів)
  – 250В.
• Опір жили:
  (петля) < em>
  – макс. 186 Ом / км.
• Випробувальна напруга:
  – Жила / жила: 1500 В еф.
• Хвильовий опір:
  – 150 ± 15 Ом.

Фотографії представлені не в точному масштабі і не є точними до подробиць ілюстраціями відповідних виробів.

Артикул виробника: 2170233
