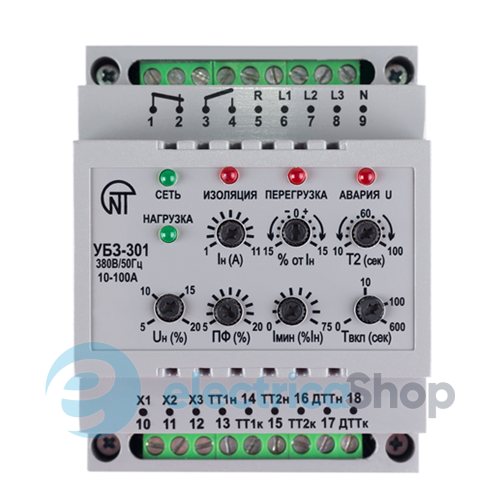

Універсальний блок захисту асинхронних електродвигунів УБЗ Новатек-301 10-100А використовується для постійного контролю параметрів мережевої напруги і діючих значень фазних / лінійних струмів трифазного електрообладнання 380 В / 50 Гц, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 2,5 кВт до 315 кВт, в тому числі і в мережах з ізольованою нейтраллю.
Здійснює повний і ефективний захист електроустаткування відключенням від мережі та / або блокуванням його пуску в таких випадках:
- при неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг);
- механічних перевантаженнях (симетричне перевантаження по фазних / лінійних струмах) - захист від перевантаження з залежною витримкою часу;
- несиметричних перевантаженнях по фазних / лінійних струмах, пов'язаних з ушкодженнями усередині двигуна - захист від перекосів фазних струмів з подальшою забороною АПВ;
- асиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна і / або кабелю, що підводить;
- зникнення моменту на валу ЕД ( «сухий хід» - для насосів) - захист за мінімальним пусковим та / або робочим струмом;
- при неприпустимо низькому рівні ізоляції на корпус - перевірка перед увімкненням з блокуванням пуску при поганій ізоляції;
- замиканні на «землю» обмотки статора під час роботи - захист по струмах витоку на «землю».
.

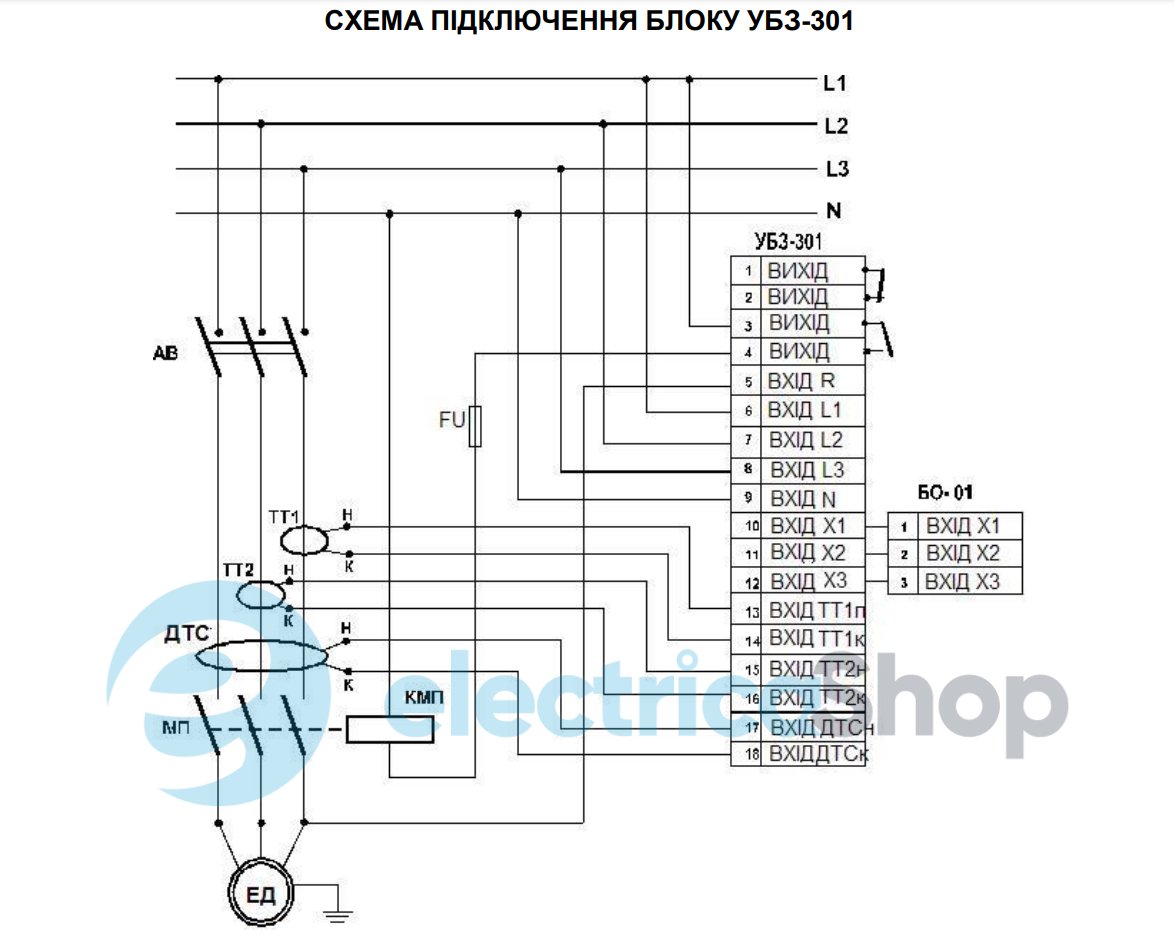

Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).
Виконує наступні функції:
- просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
- установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого перевантаження;
- по перевантаження спрацьовування з залежною витримкою часу;
- можливість зрушувати токо-часову характеристику як по осі струмів, по так і осі часу;
- виставлення порогів спрацьовування за мінімальним / максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного увімкнення на розсуд замовника самостійно;
- індикацію виду аварії, наявності напруги, струмового діапазону, на який налаштований блок і увімкнення навантаження;
- через блок обміну БО-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БО-01 постачається на замовлення).
