    В наявності 1-2 дні

    142085
    Останнє оновлення залишків: 03.10.25 17:43
    1 шт— Відправимо за 1-2 дні
    Словенія
    3 675,00грн

    • Купити в 1 клік
    • Код постачальника: 2470303
    • Бренд: ETI
    • Підключення: 3 — фази, 3 фази + N
    • Номінальний струм, А: 5
    • Тип пристрою: Реле контролю напруги, Реле контролю фаз, Вольтметр
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 5 А
    • Струм котушки керування: AC (змінний струм)
    • Резервне живлення: Ні
    • Положення контактів: 2 ПК
    • Мережа: 3 — фази
    • Нижня межа відключення (Umin), V: 85
    • Верхня межа відключення (Umах), V: 310
    • Діапазон часу затримки, сек.: 0 - 999 сек
    • Номінальний струм комутації, А: 5

•

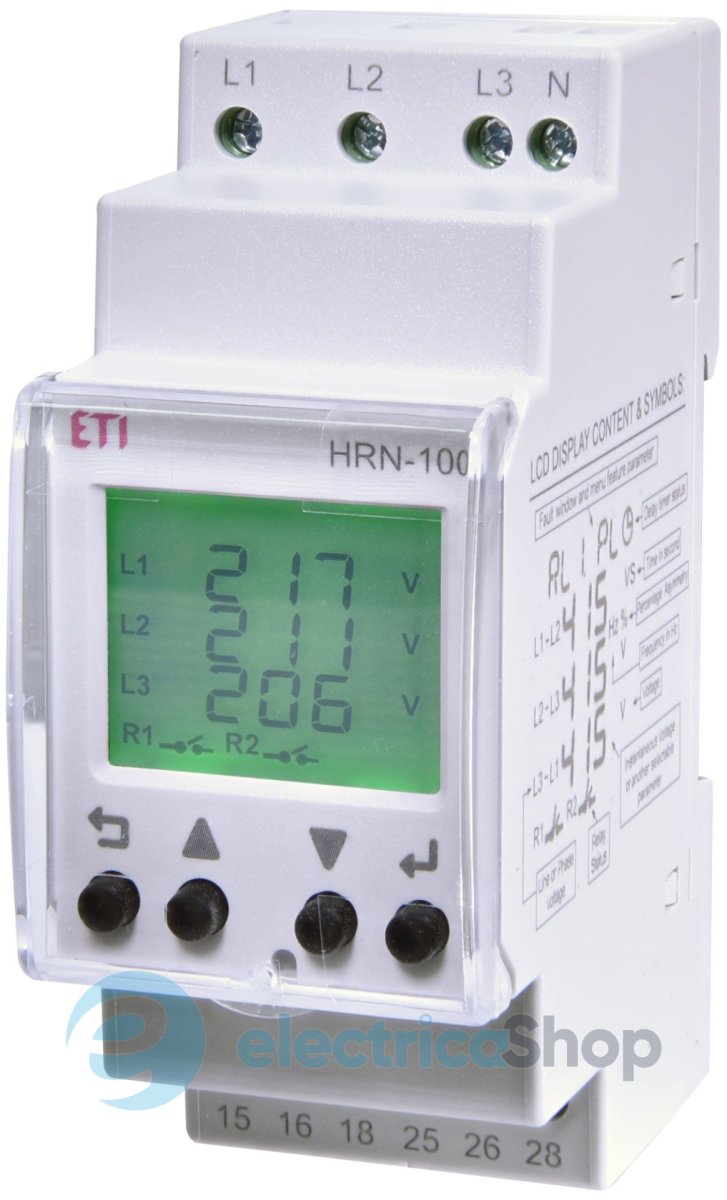

• Багатофункціональне реле контролю напруги з LCD-дисплеєм HRN-100 призначене для контролю мінімального (Umin) та максимального (Umax) рівнів напруги, частоти, асиметрії фаз, послідовності та обриву фаз.

  Особливості:

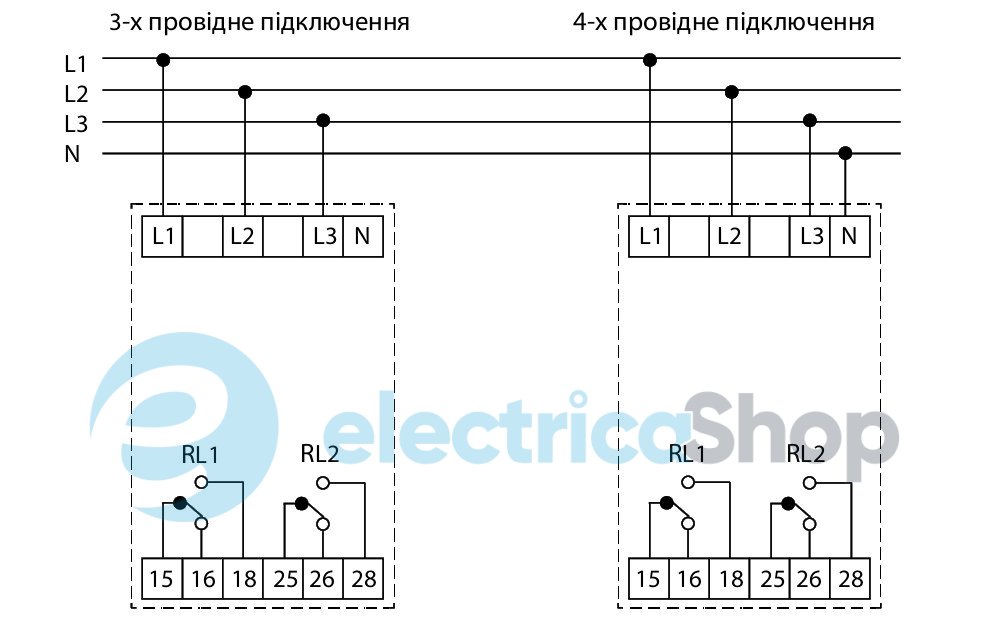

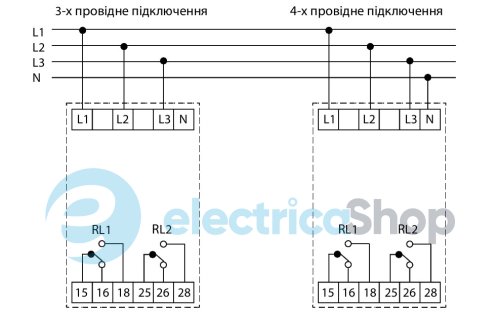

  • 3-провідне або 4-провідне підключення (з нульовим провідником або без нього).
  • Вимірює дійсне ефективне значення напруги змінного струму (True RMS).
  • Цифровий дисплей із підсвічуванням та можливістю моніторингу поточного стану мережі, включаючи можливі збої.
  • Додаткове налаштування затримки реакції вихідного контакту на виміряне значення, стан помилки або переходу зі стану помилки до стану «ОК».
  • Пристрій отримує живлення від контрольованої напруги.
  • Обидва контакти можна налаштувати індивідуально.
  • Вибіркове замикання або розмикання вихідного контакту під час вимірювання стану помилки (Fail Safe/Non Fail Safe).
  • Можливість автоматичного або ручного переходу зі стану помилки (пам’ять).
  • Останні п’ять станів помилок зберігаються в історії, яку можна переглянути ретроспективно.
  • Захист паролем від несанкціонованої зміни налаштувань.
  • Прозора кришка, що пломбується, для дисплея та елементів керування.

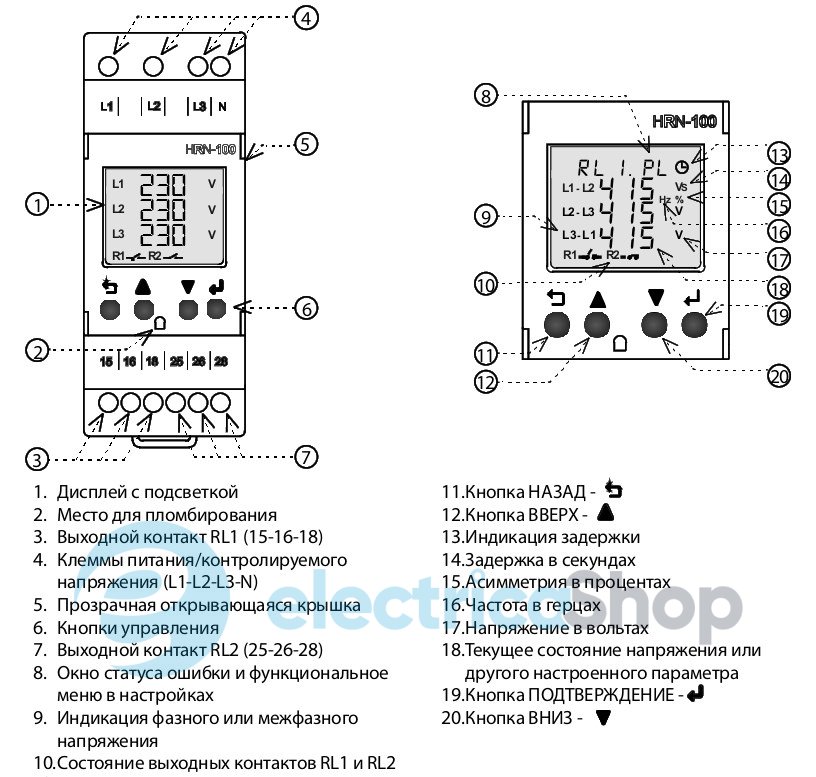

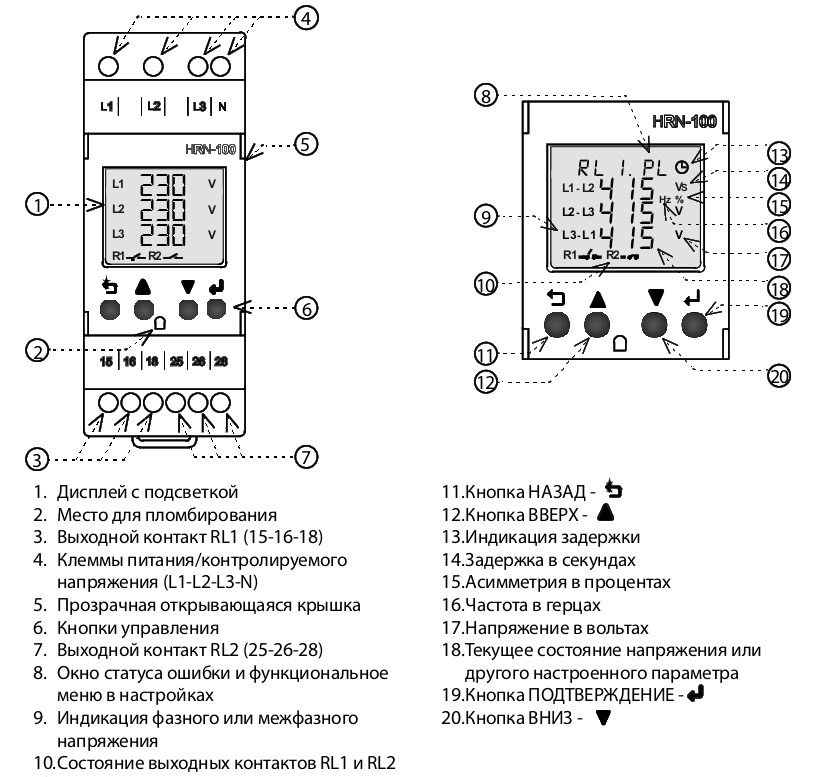

  Опис пристрою



  Характеристики

  • Трьохпровідне або чотирьохпровідне підключення (з нулем або без нього).
  • Можливість контролю високої, низької напруг та частоти у 3-фазних мережах (як додаткова опція).
  • Дозволяє контролювати зникнення напруги, послідовність та асиметрію фаз, включаючи обрив нульового проводу (тільки для 4-х провідного підключення).
  • Пристрій отримує живлення від контрольованої напруги.
  • Обидва контакти можуть бути налаштовані індивідуально.
  • Вимірює дійсне середньоквадратичне значення напруги змінного струму (True RMS).
  • Додаткове налаштування затримки реакції вихідного контакту на виміряне значення, стан помилки або переходу зі стану помилки до стану < ОК>, включаючи можливість затримки спрацьовування вихідних контактів після підключення живлення.
  • Можливість автоматичного або ручного переходу зі стану помилки (пам’ять).
  • Вибіркове замикання або розмикання вихідного контакту під час вимірювання стану помилки (Fail Safe/ Non Fail Safe).
  • Захист паролем від несанкціонованої зміни налаштувань.
  • Цифровий дисплей з підсвічуванням із можливістю моніторингу поточного стану мережі, включаючи можливі збої.
  • Останні п’ять станів помилок зберігаються в історії, яку можна переглянути ретроспективно.
  • Прозора кришка для контролю параметрів з можливістю пломбування.

  Технічні параметри

  Живлення

  • Силові та вимірювальні клеми: L1, L2, L3, (N)
  • Напруга живлення і контролюється: ULN = 3 ~ 90 - 288 V, (AC 45-65 Hz) | ULL = 3 ~ 155 - 500 V, (AC 45-65 Hz)

  Контрольований ланцюг

  • Вибір контрольованого ланцюга: Фазова напруга - 3 фази, 4 проводи Міжфазна напруга - 3 фази, 3 проводи
  • Регульований верхній (OV) та нижній (UV) рівні напруги: Фазова напруга: 90 - 288 V AC Міжфазна напруга: 155 - 500 V AC
  • Верхня (HC) / нижня (LC) гранична напруга: Фазова напруга: 310 V AC / 85 V AC Міжфазна напруга: 535 V AC / 150 V AC
  • Регульований верхній (OF) та нижній (UF) рівні частоти: 45 - 65 Hz
  • Регульована асиметрія: Абсолютне: 5 - 99 V AC У відсотках: 2 - 50%
  • Регульований рівень гістерезису напруги та частоти: 3 - 20 V AC (OV,UV, HC, LC) 0.5 - 2 Hz (OF, UF)
  • Налаштування гістерези асиметрії: Абсолютне: 3 - 99 V AC У відсотках: 2 - 15%
  • Точність вимірюваної напруги: +/- 5V
  • Точність вимірюваної частоти: +/- 0.3 Hz
  • Регульована затримка після включення POn: 0 - 999 s (Ініціалізація HW 250 мс)
  • Регульована затримка TOn : 0.5 - 999 s
  • Регульована затримка TOff : 0.1 - 999 s
  • Фіксована затримка: <100 мс (випадання напруги, чергування фаз) <200 мс (HC, LC), <500 мс (обрив нульового дроту)

  Вихід

  • Вихідний контакт: 2x перемикаючих.контакту (AgSnO2)
  • Номінальний струм: 5A / AC1
  • Комутована потужність: 1200VA/AC1, 150W/DC1
  • Комутована напруга: 240V AC / 30V DC
  • Максимальна втрата вихідної потужності: 5W
  • Механічна міцність: 10.000.000 операцій
  • Електрична міцність (AC1): 100.000 операцій

  Специфікації

  • Інструкція
    Завантажити(файл pdf, 1.53 Mb)

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Виконання: Модульний
  • Підключення: 3 — фази, 3 фази + N
  • Номінальний струм, А: 5
  • Тип робочої напруги: AC (змінний струм)
  • Робоча напруга, V: 380, 400
  • Тип пристрою: Реле контролю напруги, Реле контролю фаз, Вольтметр
  • Номінальна напруга лінії, V: 90 - 288 V
  • Основні функції реле: Релейна (перемикання), Контроль напруги, Затримка спрацьовування, Контроль обриву фаз
  • Функціональність: Контроль наявності фаз, Контроль послідовності фаз, Контроль чергування фаз, Контроль асиметрії фаз
  • Тип тока управления: AC (змінний струм)
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 5 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм)
  • Резервне живлення: ? Ні
  • Положення контактів: 2 ПК
  • Матеріал контакту: AgSnO2
  • Призначення: Для двигуна
  • Мережа: 3 — фази
  • Нижня межа відключення (Umin), V: 85
  • Верхня межа відключення (Umах), V: 310
  • Діапазон часу затримки, сек.: 0 - 999 сек
  • Номінальний струм комутації, А: ? 5
  • Номінальна напруга, V: 90 - 288
  • Контакт: 2ПК
  • Висота / Глибина, мм: 66,5
  • Довжина, мм: 90
  • Вага, кг: 0,132
  • Гарантія: 1 рік
  • Сертифікати: Сертифікація CE — європейська відповідність.
