    4 975,40грн

    • Купити в 1 клік
    • Код постачальника: EZM100
    • Бренд: Hager
    • Тип пристрою: Реле часу
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 8 А
    • Струм котушки керування: AC (змінний струм), DC (постійний струм)
    • Напруга котушки керування (AC): 12 V, 24 V, 36 V, 48 V, 60 V, 120 V, 220 V, 230 V, 240 V
    • Напруга котушки керування (DC): 12, 120, 220, 230, 24, 240, 36, 48, 60
    • Резервне живлення: Ні
    • Положення контактів: 1 ПК
    • Додатк. контакти: Немає
    • Диапазон регулировки времени, сек.: 1 сек ÷ 100 годин
    • Ширина, мм: 17,5
    • Довжина, мм: 87

•

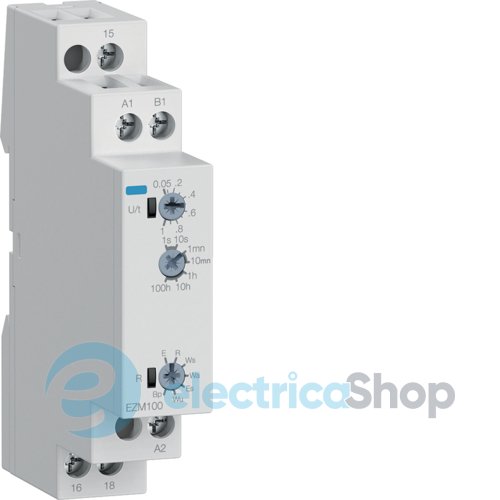

• Реле часу EZM100 використовується для управління та автоматизації у схемах включення та відключення вентиляції та освітлення.
  Вбудовані потенціометри використовуються для встановлення функції та часу.
  2 світлодіоди стану надають інформацію про напругу живлення (U/t) та стан вихідне реле (R).

  Правильне використання

  – Монтаж на DIN-рейку згідно з IEC 60715:2017
  – Пристрій можна використовувати для всіх операцій перемикання часу.

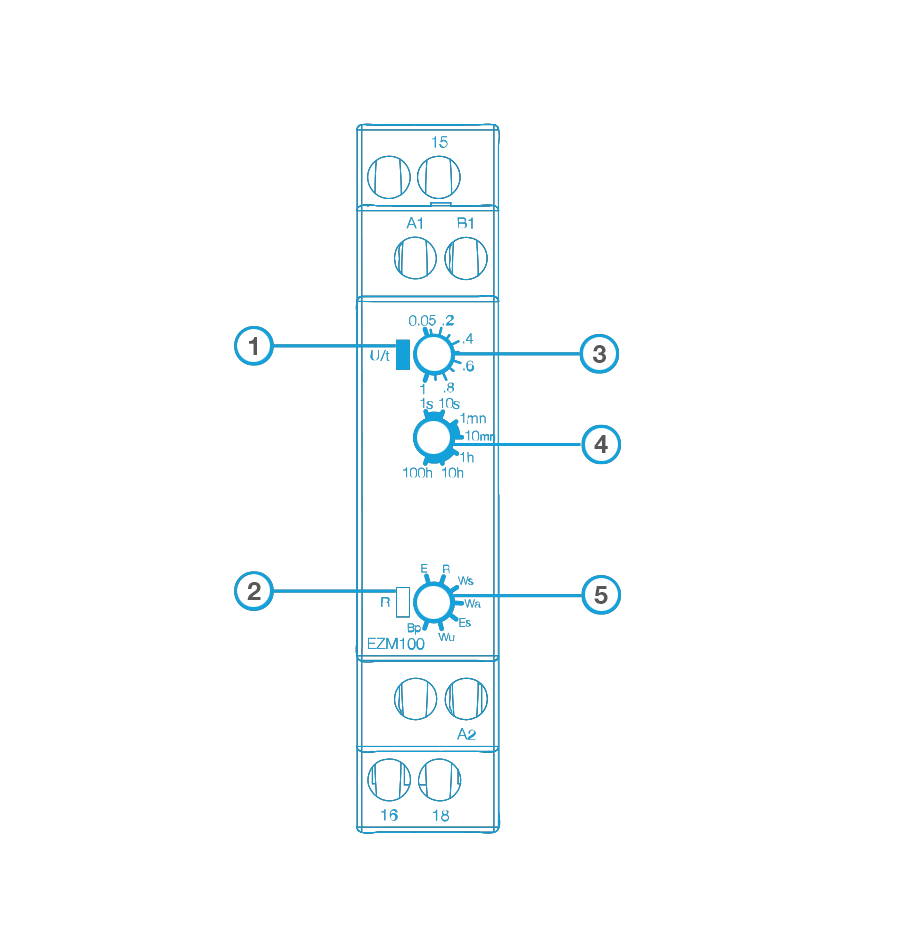

  Опис інтерфейсу



  1. Світлодіод U/t: відображає напругу живлення або статус затримки (зелений).
  2. Світлодіод R: Індикація стану вихідного реле.
  3. Точне налаштування затримки.
  4. Регулювання діапазону часу затримки.
  5. Вибір функції.

  Технічні дані

  • Напруга живлення:12...240 В
  • Межа напруги живлення: -10%...+10%
  • Номінальне споживання: 4 ВА (1,5 Вт)
  • Номінальна частота: 50...60 Гц
  • Час відновлення: 100 мс
  • Падіння напруги: >30% хв. напруга живлення
  • Вихідний ланцюг: (1 безпотенційний перемикаючий контакт)
  • Номінальна напруга: 250 В~
  • Комутаційна здатність: 2000 ВА (8 А/250 В~)
  • Запобіжник: 8 А швидкодіючий

  Термін служби:

  • Механічний: 20 х 106 операцій
  • Електричний: 2 х 105 операції

  При резистивному навантаженні: 1000 ВА

  Додатково:

  • Частота перемикання мак: с. 6/хв при резистивному навантаженні 1000 ВА (відповідно до МЕК 60947-5-1)
  • Категорія перенапруги: III (згідно з МЕК 60664-1)
  • Номінальна імпульсна напруга: 4 кВ
  • Напруга випробування ізоляції: 1680 В
  • Робочий цикл: 100%

  Перетинки сполучних клем:

  • З струмопровідною гільзою: 1 x 0,5 до 2,5 мм2 /2 x 0,5–1,5 мм2
  • Без струмопровідної втулки: 1 x 4 мм2
  • Без струмопровідної втулки (гнучка): 2 x 2,5 мм2

  Функціональний опис

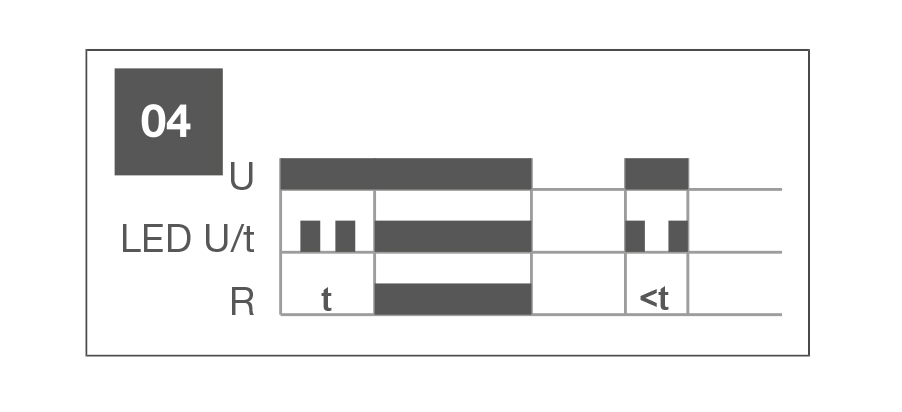

  Затримка живлення (E) (Мал. 4)

  При подачі напруги живлення U задане значення timetbegins (блимає зелений світлодіод U/t).
  Після закінчення періоду часу t (горить зелений світлодіод U/t), вихідне реле R перемикається у включене положення (загоряється жовтий світлодіод).
  Цей статус залишається доти, доки напруга живлення не буде перервана.

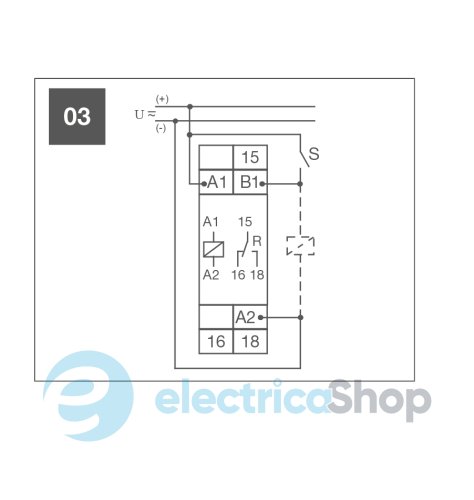

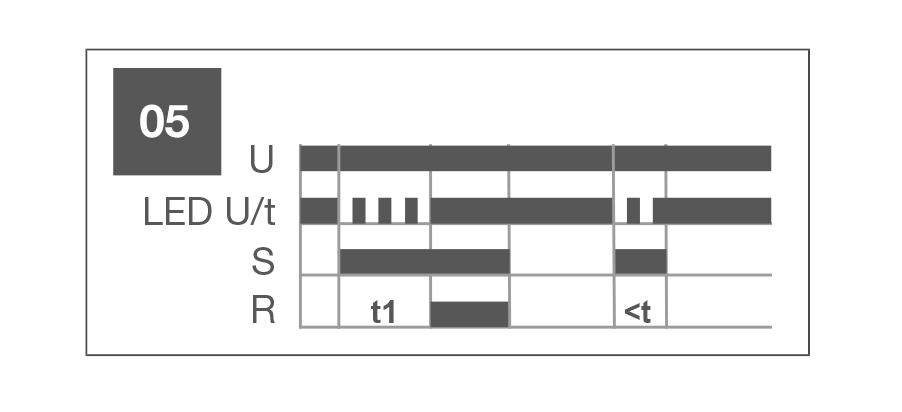

  Затримка увімкнення з керуючим контактом (Е) (Мал. 5)

  На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t).
  Замикання керуючого контакту S викликає встановлення часу початку t (блимає зелений світлодіод U/t).
  Після закінчення часу t (зелений світлодіод U/ t горить), вихідне реле R перемикається увімкнено (загоряється жовтий світлодіод).
  Цей стан зберігається до тих пір, поки не розімкнеться керуючий контакт.

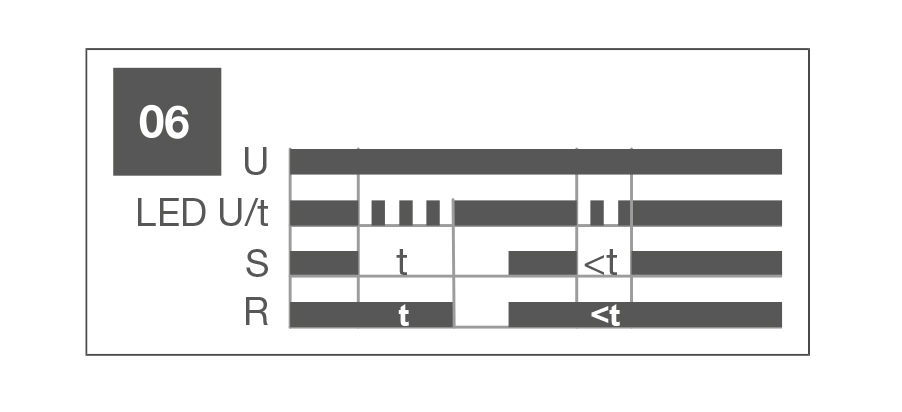

  Затримка вимкнення з керуючим контактом (Р) (Мал. 6)

  На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t).
  Замикання керуючого контакту S викликає вихідне реле R спрацювати (загоряється жовтий світлодіод).
  Якщо контакт керування S розімкнений, заданий час починається t починає закінчуватися (блимає зелений світлодіод U/t).
  Після закінчення часу t (зелений світлодіод U/t загоряється), вихідне реле вимикається (жовтий світлодіод не загоряється).

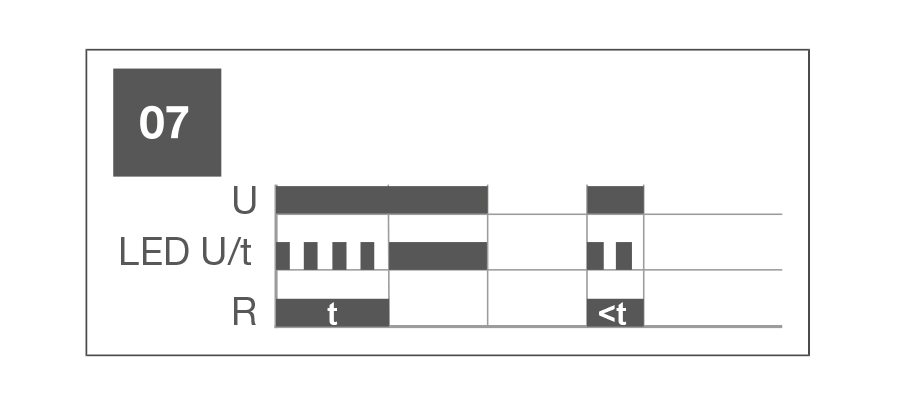

  Затримка увімкнення, керована напругою (Ву) (Мал. 7)

  Додаток напруги живлення U викликає вихідне реле R для спрацьовування (жовтий світлодіод горить вгору), і встановлений час t починає закінчуватися (зелений світлодіод U/t блимає).
  Після закінчення періоду часу t закінчилося (горить зелений світлодіод U/t), вихідне реле відключається (жовтий світлодіод не горить).
  Цей стан зберігається доти, доки не буде перервано напругу живлення.

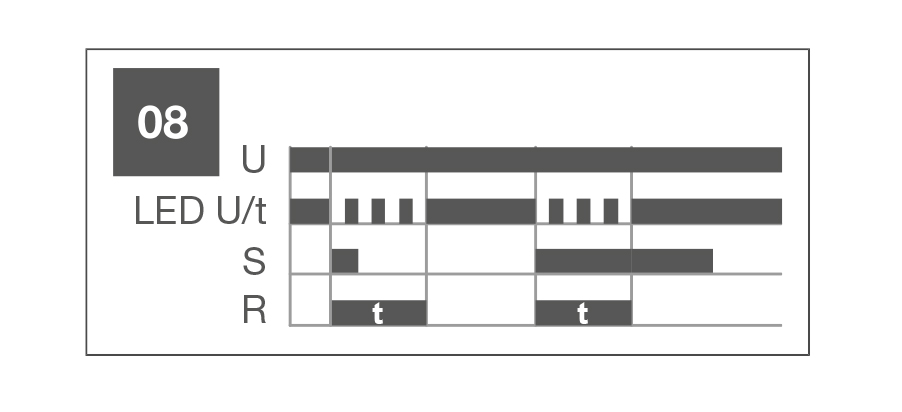

  Затримка увімкнення з керуючим контактом (Нд) (Мал. 8)

  На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t).
  Замикання контакту керуючого S викликає вихідне реле R для спрацьовування (загоряється жовтий світлодіод) і заданий час t починає закінчуватися (зелений світлодіод U/t блимає).
  Після закінчення періоду часу t (загоряється зелений світлодіод U/t), вихідне реле розмикається вимкнений (жовтий світлодіод не горить).

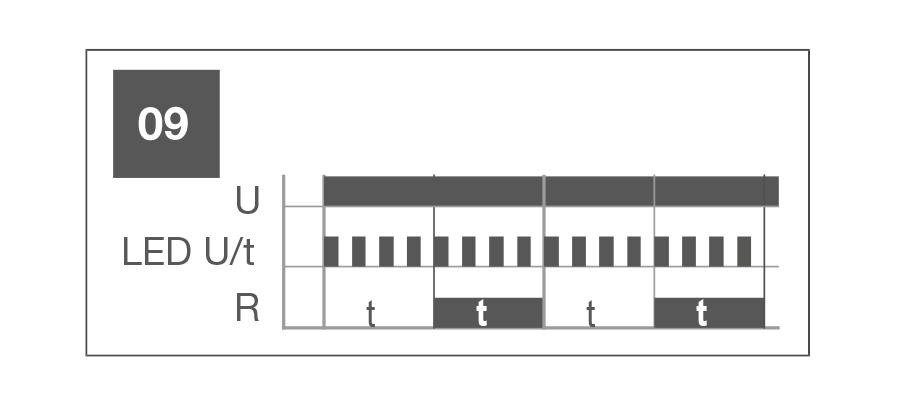

  Пауза-запуск мигалки (Bp) (Мал. 9)

  Додаток напруги живлення U починається відлік встановленого часу t (блимає зелений світлодіод U/t).
  Після закінчення часу t спрацьовує вихідне реле R (загоряється жовтий світлодіод) та встановлюється задане значення. час t починає закінчуватися.
  Після закінчення часу t закінчилося, вихідне реле вимикається (жовтий світлодіод не спалахує).

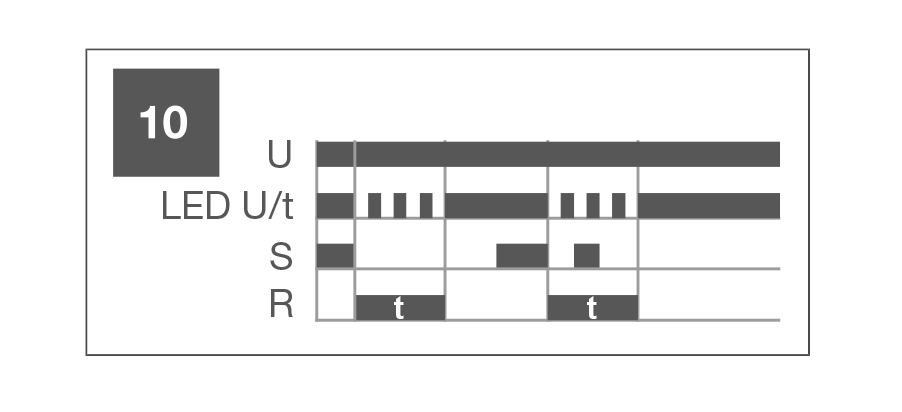

  Затримка вимкнення з керуючим контактом (Рис. 10)

  На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t).
  Замикання контакту керування S не впливає. від положення вихідного реле Р.
  Відкриття контакту управління викликає спрацьовування вихідного реле. підібрати (загориться жовтий світлодіод) і встановлений час починає витікати (блимає зелений світлодіод U/t).
  Після закінчення часу t (зелений світлодіод U/t загоряється), вихідне реле вимикається (жовтий світлодіод не загоряється).



  Специфікації

  • Посібник з експлуатації (міжнародний файл)
    Завантажити(файл pdf, 1015.41 Kb)

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Тип пристрою: Реле часу
  • Основні функції реле: Увімкнення / вимкнення за часом, Затримка спрацьовування
  • Функціональність: Мультифункціонал, Затримка увімкнення, Затримка вимкнення
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 8 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм), DC (постійний струм)
  • Напруга котушки керування (AC): 12 V, 24 V, 36 V, 48 V, 60 V, 120 V, 220 V, 230 V, 240 V
  • Напруга котушки керування (DC): 12, 120, 220, 230, 24, 240, 36, 48, 60
  • Резервне живлення: ? Ні
  • Положення контактів: 1 ПК
  • Додатк. контакти: Немає
  • Диапазон регулировки времени, сек.: 1 сек ÷ 100 годин
  • Ширина, мм: 17,5
  • Висота / Глибина, мм: 65
  • Довжина, мм: 87
  • Гарантія: 1 рік
  • Сертифікати: Сертифікація CE — європейська відповідність.
