    Готовий до відправки

    13410
    Останнє оновлення залишків: 02.10.25 17:28
    3 шт— Готовий до відправленння
    Під замовлення — Уточнюйте наявність та терміни
    Украина
    1 196,00грн

    • Купити в 1 клік
    • Код постачальника: D32t
    • Бренд: Зубр
    • Тип пристрою: Реле контролю напруги
    • Особливість: З термозахистом
    • Місце встановлення / підключення: DIN-рейка
    • Мережа: 1 — фазна
    • Нижня межа відключення (Umin), V: 120
    • Верхня межа відключення (Umах), V: 280
    • Діапазон часу затримки, сек.: 3 сек ÷ 600 сек
    • Номінальний струм комутації, А: 32

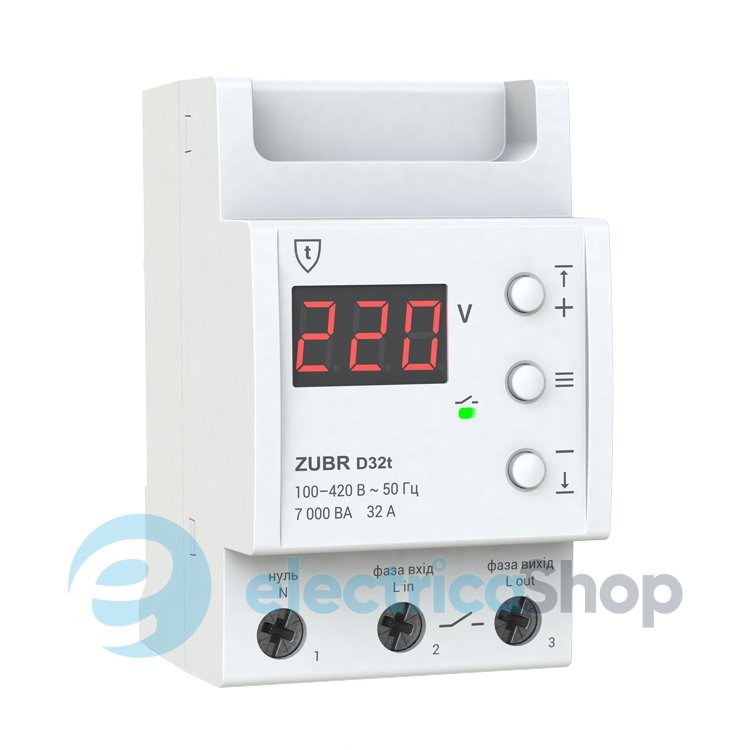

• Опис реле ZUBR D32T (термозахист)

  Реле напруги ZUBR D32T призначені для захисту обладнання від надмірних коливань напруги в мережі.
  Застосовується в однофазних мережах змінного струму (230 В).
  При настанні аварійної ситуації реле відключає навантаження.
  Тип реле: Електромагнітне.
  Номінальна напруга живлення: 100–420 В.

  Основні характеристики реле

  • Тип монтажу: в щит на дин–рейку.
  • Тип мережі: однофазна.
  • З термозахистом.
  • Діапазон регулювання вихідної напруги: 120–280 V.
  • Номінальний струм: 32 Ампера (7000 Вт).

  Особливості

  • Затримка включення до стабілізації напруги.
  • Запам'ятовування аварійного напруги в незалежній пам'яті.
  • Корпус з негорючого полікарбонату.

  Параметри настройки реле

  • Нижня межа напруги: 120–210 В
  • Верхня межа напруги: 220–280 В
  • Номінальна потужність навантаження: 7 000 ВА (32А)
  • Тайм–аут навантаження при зниженні напруги: не більше 1,2 с
  • Тайм–аут навантаження при перевищенні напруги: 0,01–0,03 с
  • Номінальний струм навантаження: 32 А (макс. 40 А протягом 10 хв.)
  • Час затримки включення навантаження: 3–600 сек.

  Термозахист

  Реле напруги Zubr D32T має вбудований захист від внутрішнього перегріву.
  Якщо температура всередині корпусу перевищить 80 ° С відбудеться аварійне відключення навантаження.
  На екрані 1 р / с буде висвітлюватися «oht» (перегрів).
  В цей час натискання середньої кнопки виведе на екран температуру датчика термозахисту. Коли температура всередині корпусу опуститься нижче 60 ° С – реле напруги включить навантаження і відновить роботу.
  При спрацьовуванні захисту більш 5 разів поспіль реле напруги заблокується до тих пір, поки температура всередині корпусу не знизиться до 60 ° С і не буде натиснута одна з кнопок для розблокування реле.
  Напис «oht» при цьому блимати перестане.
  При обриві або короткому замиканні датчика температури реле продовжує працювати в звичайному режимі, але кожні 4 сек. буде з'являєтися напис «Ert», що означає проблему з датчиком. У цьому випадку контроль за внутрішнім перегрівом здійснюватися не буде.

  Налаштування реле ZUBR D32T

  • Для переходу по меню використовуйте середню кнопку.
  • Для зміни параметрів використовуйте кнопки «+» і «–». Перше натискання на кнопки викликає миготіння параметра, наступне – зміна.
  • Через 5 секунд після останнього натискання кнопок відбувається повернення до індикації напруги мережі.



  Підключення до мережі

  Схема варіант 1

  Спрощена внутрішня схема реле і схема підключення.

  p>

  Схема варіант 2

  Схема підключення реле напруги ZUBR D32T з автоматичним вимикачем і ПЗВ.



  Схема варіант 3

  Схема підключення реле напруги і модульного контактора з обмоткою 230V.



  Схема варіант 4

  Схема підключення реле напруги і контактора з обмоткою 380V.



  Додаткові характеристики

  • Споживання струму: не більше 86 мА
  • Переріз дроту: не більше 16 мм?
  • Маса: 0,21 кг ±10%
  • Габаритні розміри (Ш х Д х Г): 53 х 85 х 70 мм
  • Кількість комутацій під навантаженням, не менше: 100 000 циклів
  • Кількість комутацій без навантаження, не менше: 1 000 000 циклів
  • Ступінь захисту: IP20

  Комплектация

  1. Реле
  2. Гарантійне свідоцтво
  3. Гарантійний талон
  4. Технічний паспорт
  5. Інструкція
  6. Пакувальна коробка

  Характеристики

  • Пропозиція: Standart
  • Тип пристрою: Реле контролю напруги
  • Основні функції реле: Релейна (перемикання), Контроль напруги, Затримка спрацьовування
  • Функціональність: Затримка увімкнення
  • Особливість: З термозахистом
  • Місце встановлення / підключення: DIN-рейка
  • Типорозмір: Модульний на din-рейку
  • Призначення: Побутове
  • Мережа: 1 — фазна
  • Нижня межа відключення (Umin), V: 120
  • Верхня межа відключення (Umах), V: 280
  • Діапазон часу затримки, сек.: 3 сек ÷ 600 сек
  • Номінальний струм комутації, А: ? 32
  • Номінальна напруга, V: 220, 420
  • Контакт: 1НО
  • Особливості: Термозахист
  • Гарантія: 5 років
  • Сертифікати: Сертифікація CE — європейська відповідність.
