    Передзамовлення

    133259
    Останнє оновлення залишків: 10.01.26 15:23
    Передзамовлення — термін постачання 4-6 тижнів
    903,20грн

    • Купити в 1 клік
    • Код постачальника: R9C30116
    • Бренд: Schneider Electric
    • Тип пристрою: Імпульсне реле
    • Особливість: З ручним керуванням, Імпульсний
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 16 А
    • Струм котушки керування: AC (змінний струм)
    • Напруга котушки керування (AC): 230 V
    • Положення контактів: 1 Н.В

• Авторизований Партнер Інтернет-магазин ID21036003 Дійсний до 18.04.2026

• Реле імпульсне дозволяє дистанційно керувати однофазними електричними ланцюгами. Імпульсне реле керується імпульсним сигналом. Імпульсні реле використовуються для управління за допомогою кнопок ланцюгами освітлення, що складаються з:

  • Ламп розжарювання, низьковольтних галогенних ламп і т.д. (Активні навантаження).
  • Люмінесцентних ламп, газорозрядних ламп і т.д. (Індуктивні та ємнісні навантаження).
  • LED світильники.

  Основні характеристики

  • Кількість циклів В-О: v на день: 100 (всього: 200000)
  • Максимальна частота включень: 5 (Кількість комутацій за хвилину).
  • Номінальна напруга (Ue): 1P : 230 В~, 50/60 Гц

  Характеристики ланцюга управління (котушка):

  • Потужність котушки управління (при 20°C): пускова 19 ВА
  • Тривалість імпульсу: 50 ms

  Параметри силового ланцюга (контакти):

  • Кількість полюсів (Нормально відкритий): 1 НВ
  • Номінальний: 16А
  • Номінальна робоча напруга (Ue): 250 В АС

  Додаткові характеристики

  • Ступінь захисту (тільки для пристрою): IP 20
  • Ступінь захисту (пристрій у модульній шафі): IP 40
  • Складові матеріали: відповідність RoHS 2003

  Код для замовлення: R9C30116

  Реле керування на передній панелі: пряме і пріоритетне ручне керування за допомогою перемикача O-l Індикація положення на передній панелі: за допомогою перемикача O-l

  Схема підключення реле (4 провідна)

  За наявності А2 використовуйте нейтраль і одну фазу на вимикачі.

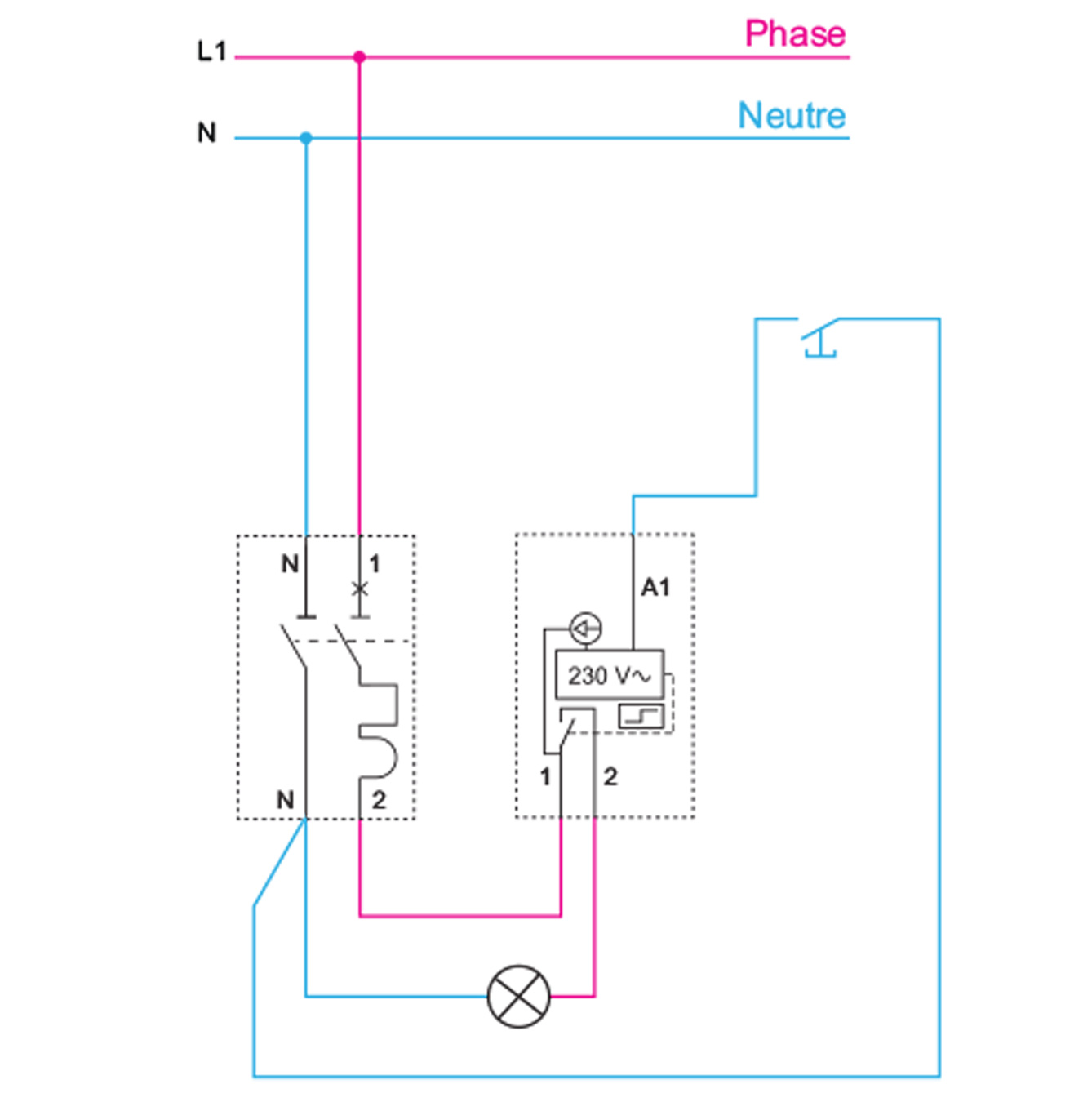

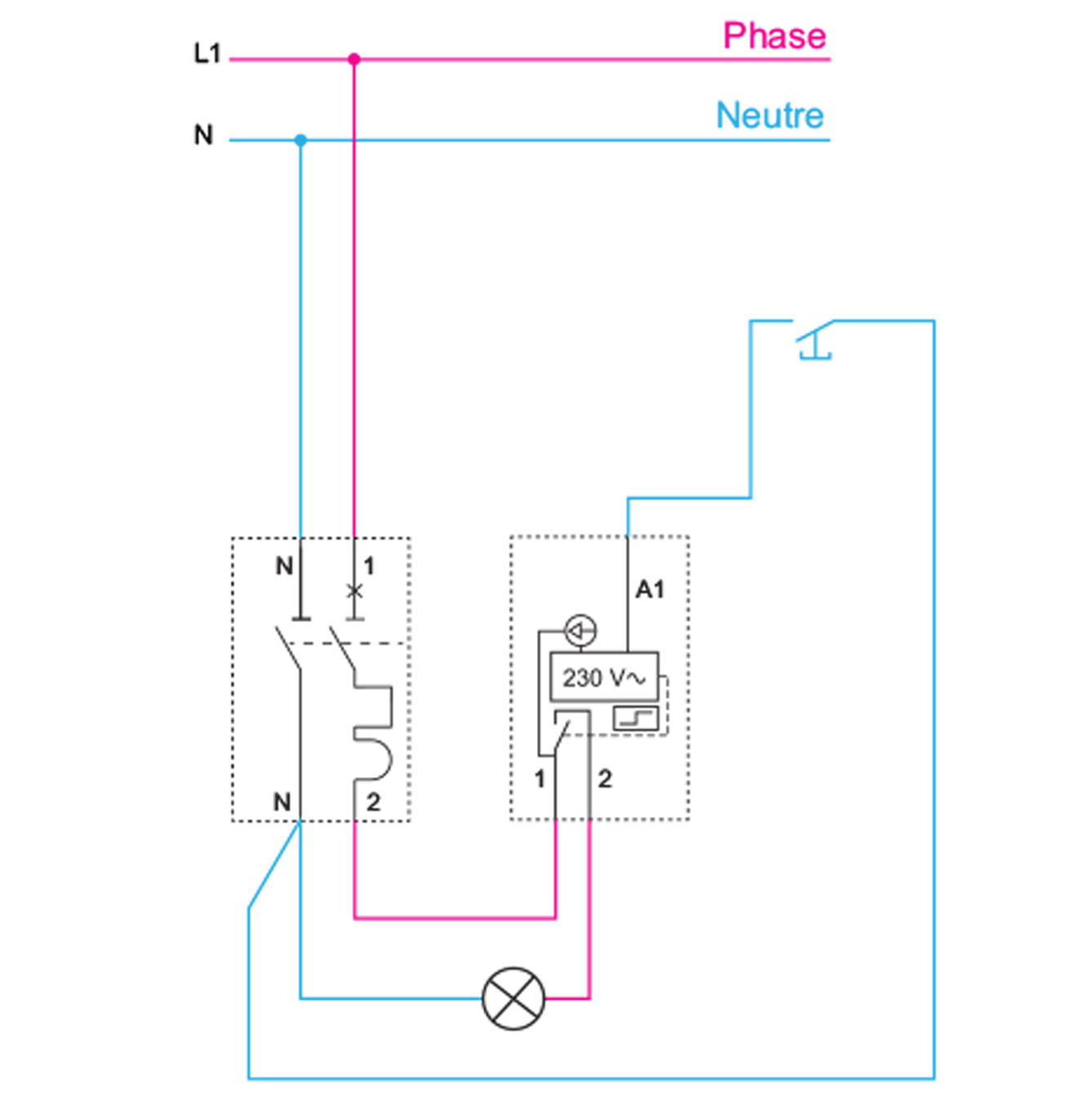

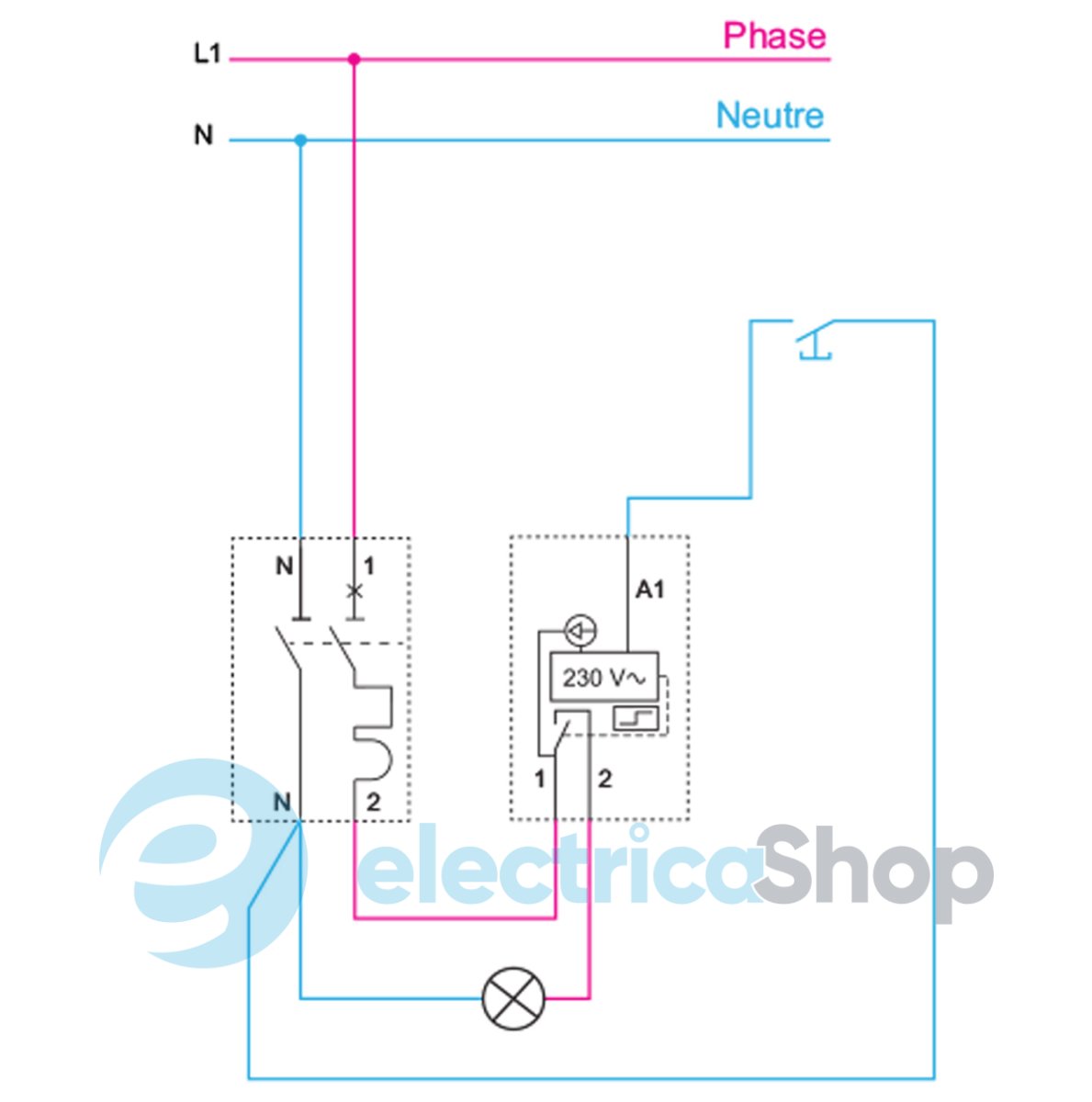

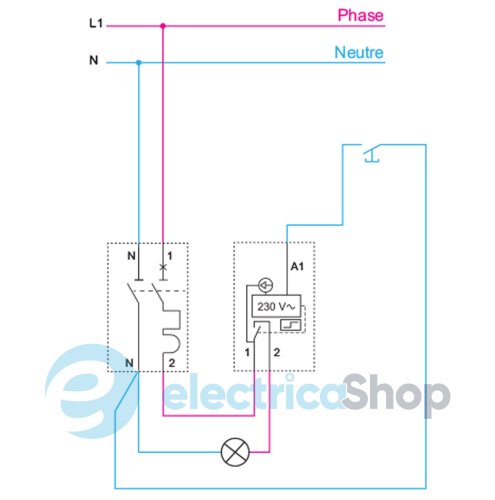

  Схема підключення реле (3 провідна)



  За відсутності А2 на місці входу стоїть заглушка червоного кольору. З’єднання автоматично забезпечується всередині TL за допомогою нейтралі клеми 1.
  З’єднайте А1 з нейтраллю.

  Специфікації

  • Інструкція до реле
    Завантажити(файл pdf, 505.42 Kb)

  Характеристики

  • Пропозиція: Standart, Professional
  • Тип пристрою: Імпульсне реле
  • Основні функції реле: Релейна (перемикання), Управління контактом у бістабільному режимі
  • Функціональність: Пріоритетний режим
  • Особливість: З ручним керуванням, Імпульсний
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 16 А
  • Принцип комутації: Електромеханічне
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм)
  • Напруга котушки керування (AC): 230 V
  • Положення контактів: 1 Н.В
  • Гарантія: 1 рік
  • Сертифікати: Сертифікація CE — європейська відповідність.
