    Готовий до відправки

    132106
    Перейти до нових моделей
    Украина
    Уточнюйте ціну
    • Код постачальника: ZUBR MF2-50 red
    • Бренд: Зубр
    • Тип пристрою: Реле контролю напруги, Реле струму
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 50 А
    • Струм котушки керування: AC (змінний струм)
    • Резервне живлення: Ні
    • Положення контактів: 1 Н.В
    • Додатк. контакти: Немає
    • Мережа: 1 — фазна
    • Нижня межа відключення (Umin), V: 120
    • Верхня межа відключення (Umах), V: 280
    • Діапазон часу затримки, сек.: 3 сек ÷ 600 сек
    • Номінальний струм комутації, А: 50
    • Максимальна потужність, кВт: 11

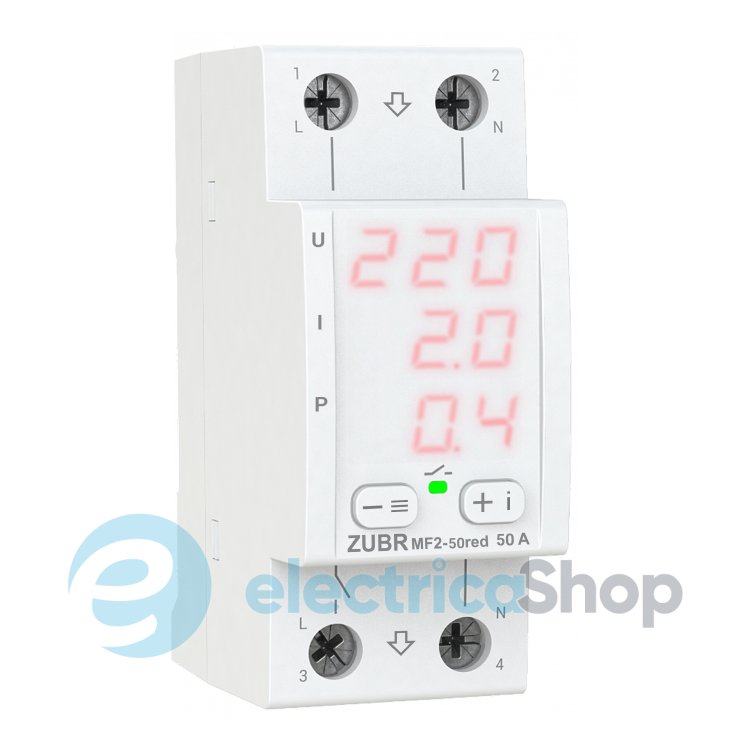

• Многофункціональне реле ZUBR M 2F (реле напруги) призначене для захисту електрообладнання від відхилень напруги струму або потужності з можливістю перегляду коефіцієнта потужності електромережі (cos φ).

  Технічні характеристики

  • Тип реле: Багатофункціональний
  • Струм, А: 50
  • Спосіб монтажу: На DIN-рейку
  • Кількість фаз: 1 ф. (230 Вольт)
  • Термозахист: Є
  • TrueRMS: Є
  • Проф. затримка відключення: Є
  • Нижня межа напруги: 120-210 В
  • Верхня межа напруги: 220-280 В
  • Номінальна потужність навантаження: 11 000 ВА
  • Час відключення навантаження при зниженні напруги: 176-210 В - 10 с, 164-176 В - 0,5 с, нижче 164 В - 0,04 с
  • Час відключення навантаження при перевищенні напруги: понад 264 В - 0,04 с, 220-264 В - 0,5 с
  • Основна межа струму: 0,1-50 А
  • Обмеження активної потужності: 0,1-11,0 кВт
  • Точність вимірювання сили струму: 45-63 А ± 0,6 А, 10-45 А ±0,1 А, 1-10 А ± 0,2 А, <1 А ± 0,3 А
  • Номінальний струм навантаження: 50 А (макс. 60 А протягом 10 хв.)
  • Час затримки навантаження: 3-600 с
  • Час затримки вимикання навантаження: 0-240 с
  • Тип реле: Поляризоване
  • Напруга живлення: 100-420 В
  • Переріз дроту: не більше 16 мм²
  • Маса: 0,19 кг ±10 %

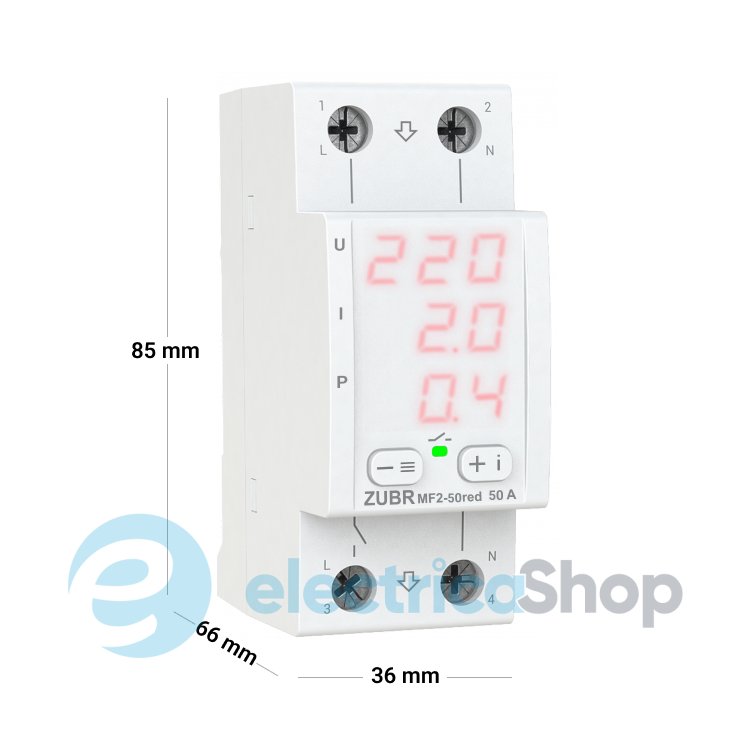

  • Габаритні розміри (Ш х В х Г): 36 x 85 x 66
  • Кількість комутацій під навантаженням не менше 50 000 циклів
  • Кількість комутацій без навантаження не менше 1 000 000 циклів
  • Ступінь захисту за ГОСТ 14254: IP20
  • Потужність, ВА: більше 10 000

  Що входить до комплекту постачання реле?

  • Гарантійне свідчення.
  • Гарантійний талон.
  • Технічний паспорт.
  • Інструкція.
  • Пакувальна коробка.

  Як підключити реле?

  Напруга живлення (100-420 В, 50 Гц) якому вимірюється струм або потужність подається на клеми (1  фаза L) і (2 нуль N). Якщо використовується схема без транзиту нуля через пристрій, то нуль можна під'єднати також до клеми 4.
  Сполучні дроти навантаження підключаються до клем 3 і 4 (фаза (L) підключається до клеми 3, а нуль (N) – клеми 4).

  Варіант 1 (з транзитом нуля)

  Монтажна схема.

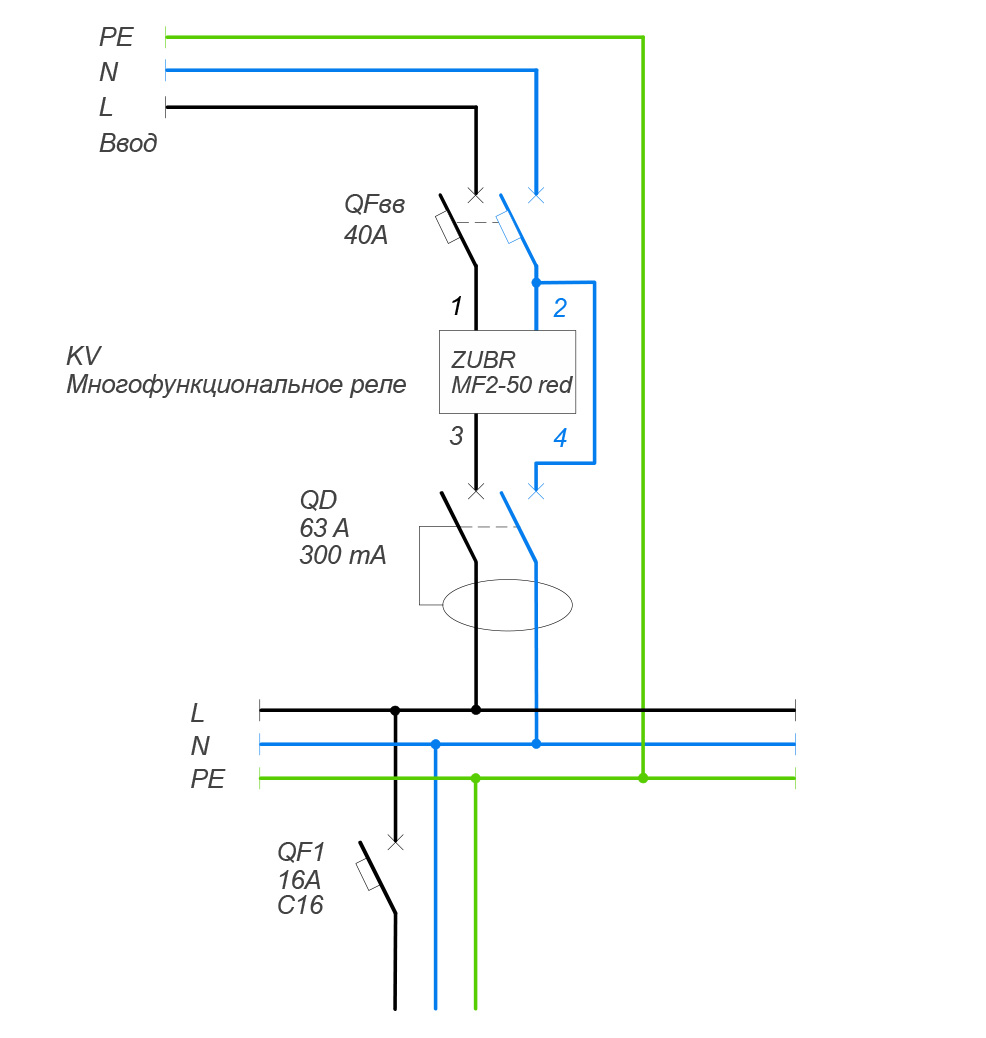

  Електрична схема.



  Варіант 2 (без транзиту нуля)

  Монтажна схема.



  Електрична схема.



  Специфікації

  • Технічний паспорт, інструкція з встановлення та експлуатації
    Завантажити(файл pdf, 648.37 Kb)

  Характеристики

  • Пропозиція: Standart, Professional
  • Тип пристрою: Реле контролю напруги, Реле струму
  • Основні функції реле: Релейна (перемикання), Контроль напруги, Обмеження потужності, Вимірювання струму, Вимірювання потужності
  • Функціональність: Мультифункціонал, Затримка увімкнення, Затримка вимкнення
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 50 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм)
  • Резервне живлення: ? Ні
  • Положення контактів: 1 Н.В
  • Додатк. контакти: Немає
  • Пряме підключення: Так
  • Призначення: Побутове
  • Мережа: 1 — фазна
  • Нижня межа відключення (Umin), V: 120
  • Верхня межа відключення (Umах), V: 280
  • Діапазон часу затримки, сек.: 3 сек ÷ 600 сек
  • Номінальний струм комутації, А: ? 50
  • Максимальна потужність, кВт: 11
  • Номінальна напруга, V: 230
  • Контакт: 1НО
  • Особливості: Термозахист
  • Гарантія: 5 років
