    В наявності 2-3 дні

    131935
    Останнє оновлення залишків: 06.10.25 13:54
    4 шт— Відправимо за 2-3 дні
    Під замовлення — термін постачання 4-6 тижнів
    Польща
    3 344,75грн 3 177,51грн

    • Купити в 1 клік

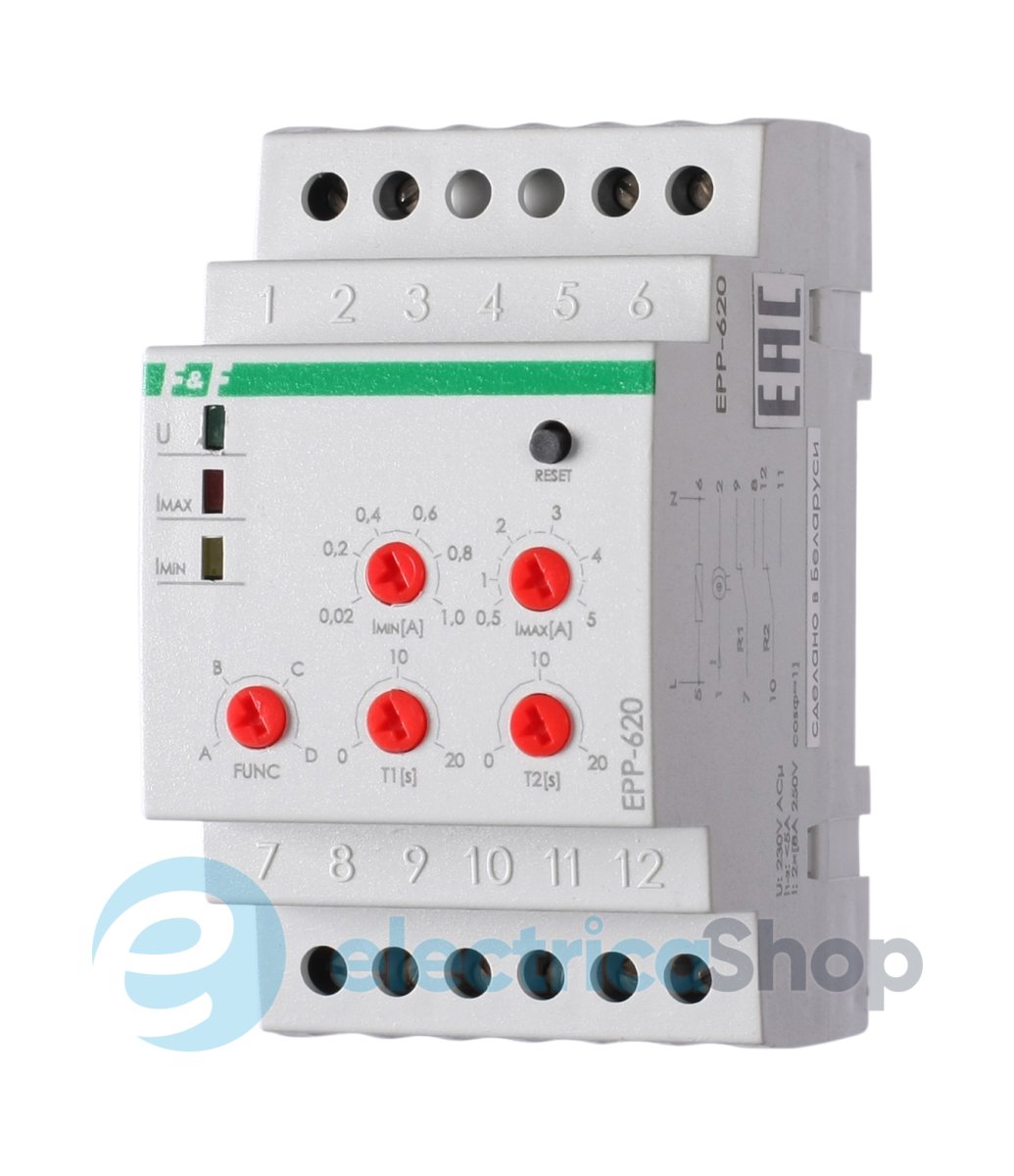

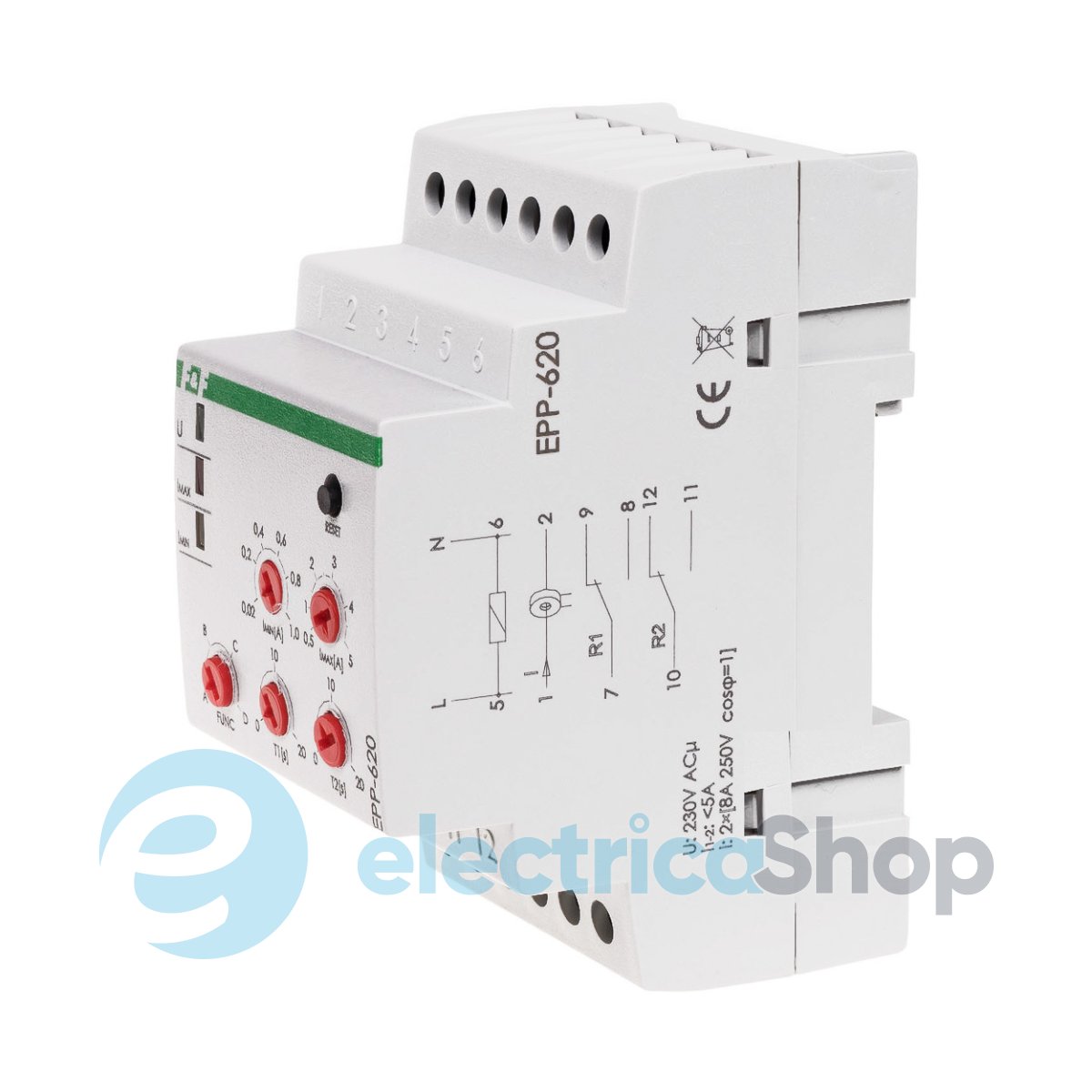

    • Код постачальника: EPP-620
    • Бренд: F&F
    • Тип пристрою: Амперметр, Реле струму
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 8 А
    • Струм котушки керування: AC (змінний струм), DC (постійний струм)
    • Напруга котушки керування (AC): 24 V, 220 V, 230 V, 240 V
    • Напруга котушки керування (DC): 220, 230, 24, 240
    • Резервне живлення: Ні
    • Положення контактів: 2 ПК
    • Диапазон регулировки времени, сек.: 0,1 сек ÷ 20 сек
    • Діапазон регулювання струму, А: 0.2-5

• Відмінні риси:

  Напруга живлення 24-240 В AC/DC, 4-функціональна, з регульованим верхнім та нижнім порогом спрацьовування, із зовнішніми трансформаторами при струмі більше 5 А

  Призначення

  Призначено для контролю величини змінного струму в системах захисту та автоматики, відключення ланцюгів та джерел живлення при перевищенні встановленого значення споживаного струму.

  Особливості

  • Напруга живлення 24...264 В, AC/DC;
  • 4 функції, регульований поріг нижнього IMIN та верхнього ІМАХ порогів спрацьовування;
  • Діапазон контрольованих змінних струмів 0,02…5 А при використанні зовнішнього трансформатора струму >5 A;
  • Регульована затримка включення 0,1…20 секунд 2-х незалежних виконавчих реле;
  • Контакт 2NO/NC, гальванічна розв'язка між виконавчим реле (сухий контакт) та ланцюгом живлення;
  • Максимальний комутований струм навантаження 2x8 АС-1.

  Область застосування

  Застосовується в системах релейного захисту та автоматики як пристрій, що реагує на відхилення сили змінного струму контрольованого ланцюга від встановленого значення. Використовується для захисту ланцюгів та джерел живлення від перевантаження струмом та короткого замикання.

  Принцип дії

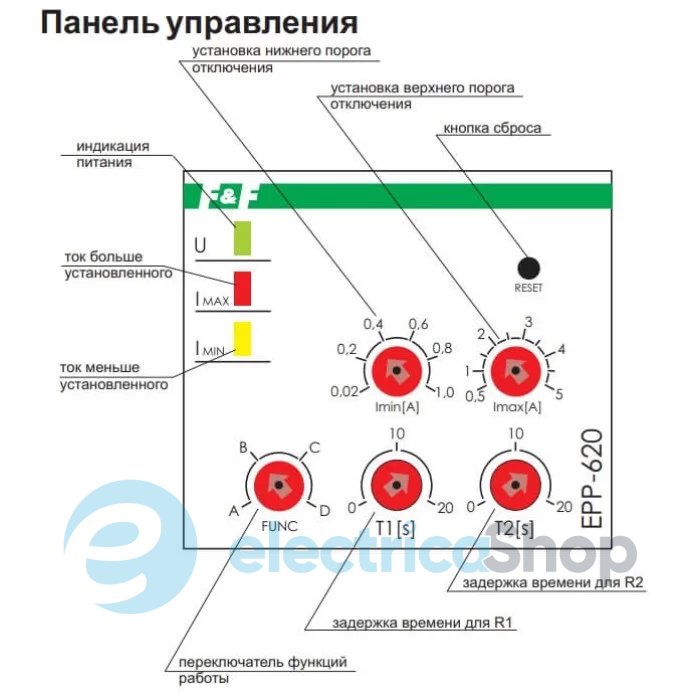

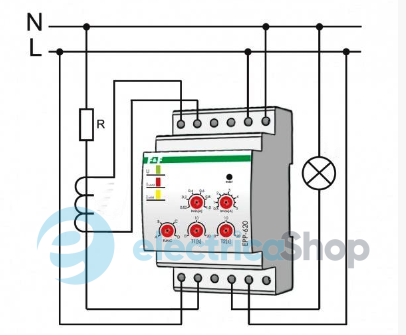

  Реле вимірює величину змінного струму в контрольованому ланцюгу за допомогою вбудованого або зовнішнього (при струмі >5А) трансформатора струму. Залежно від обраної функції контролю струму (A, B, C, D) за встановленими параметрами нижнього IMIN і верхнього IMАХ порогів спрацьовування керує контактами двох незалежних реле К1 і К2 (затримка включення в інтервалі 0,1…20 секунд). При зниженні струму щодо нижнього IMIN або верхнього ІМАХ порогів спрацьовування на величину гістерези (10% від встановленого контрольованого значення), із затримкою відключення в 0,5 секунд контакти реле К1 і К2 перемикаються відповідно до обраної функції роботи. На лицьовій панелі реле струму кнопка RESET керує роботою реле К1 і К2. При виборі функції C натискання кнопки RESET зніме блокування реле К1, що блокується при перевищенні порога спрацьовування струму IMАХ. При виборі функції "D" натискання кнопки "RESET" зніме блокування реле К1 тільки у випадку, якщо Iнагр. > IMIN, а блокування реле К2 лише у випадку Iнагр. < ІМАХ. При виборі функцій «А» та «В» кнопка «RESET» блокується. Світлодіоди IMIN або IMАХ на лицьовій панелі реле струму сигналізують про величину струму нижче IMIN або вище IMАХ від обраного порога контролю.

  Технічні характеристики

  • Напруга живлення, В: 24-264 AC/DC
  • Максимальний струм, що комутується, А: (AC-1)2x8
  • Максимальний струм котушки контактора, А: 2х2 AC-15
  • Контакт: 2NO/NC
  • Кількість функцій: багатофункціональна
  • Діапазон контрольованих струмів, А: 0,02…5*
  • Поріг відключення по току-нижній, А: 0,02…1- верхній, А0,5…5
  • Затримка включення, сек: 0,1…20
  • Затримка відключення при зниженні струму на 10% від встановленого значення, сек: 0,5
  • Гістерезис, %: 10
  • Діапазон робочих температур, °С: -25…+50
  • Ступінь захисту: IP20
  • Комутаційна зносостійкість, циклів: >100000
  • Споживана потужність, Вт: 0,4
  • Ступінь забруднення середовища: 2
  • Категорія перенапруги: III

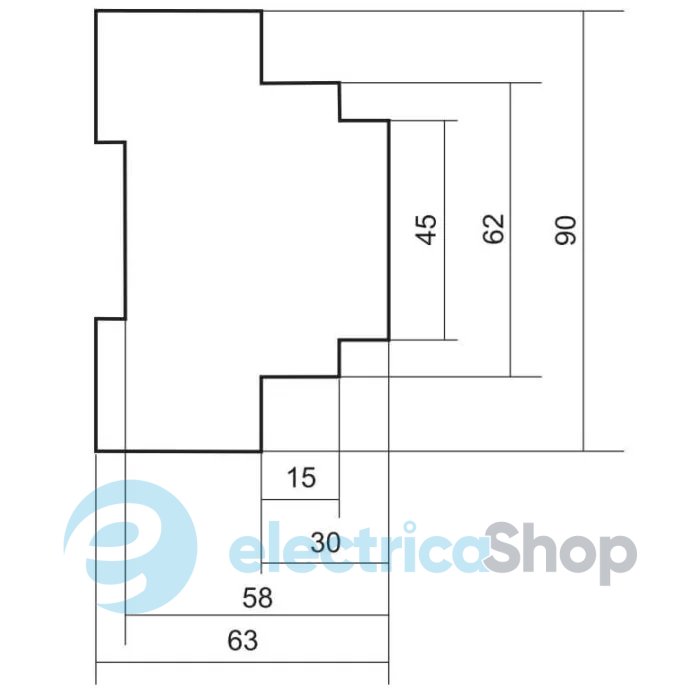

  • Габарити (ШхВхГ), мм: 52х90х65
  • Підключення: гвинтові затискачі 2,5 мм2
  • Момент затягування гвинтового з'єднання, Нм: 0,5
  • Тип корпусу: 3S
  • Маса, кг: 0,145
  • Монтаж: на DIN-рейці 35 мм

  *Для контролю змінного струму більше 5 ампер додатково застосовують зовнішні стандартні трансформатори струму зі струмом вторинної обмотки 0.5-5 А, типу ТОП-0.66 або аналогічні.

  Специфікації

  • Інструкція
    Завантажити(файл pdf, 2.18 Mb)

  Характеристики

  • Пропозиція: Standart, Industry
  • Тип пристрою: Амперметр, Реле струму
  • Основні функції реле: Релейна (перемикання), Затримка спрацьовування, Вимірювання струму
  • Функціональність: Мультифункціонал, Затримка увімкнення, Затримка вимкнення, Вимірювач струму, Обмежувач струму, Контроль струму, Гальванічна розв'язка
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 8 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм), DC (постійний струм)
  • Напруга котушки керування (AC): 24 V, 220 V, 230 V, 240 V
  • Напруга котушки керування (DC): 220, 230, 24, 240
  • Резервне живлення: ? Ні
  • Положення контактів: 2 ПК
  • Диапазон регулировки времени, сек.: 0,1 сек ÷ 20 сек
  • Мережа: 1 фаза
  • Пряме підключення: Так
  • Діапазон регулювання струму, А: 0.2-5
  • Призначення: Промислове
  • Гарантія: 2 роки
  • Сертифікати: Сертифікація CE — європейська відповідність.
