    Польща
    2 716,18грн 2 580,37грн

    • Купити в 1 клік
    • Код постачальника: SZR-277
    • Бренд: F&F
    • Тип пристрою: АВР
    • Тип — схема роботи: l-0-ll
    • Особливість: Автоматичне перемикання, Контроль напряжения, Для запуску генератора
    • Кількість полюсів: 3
    • Номінальна комутаційна
      здатність, А: 16
    • Тип вхідної мережі: 1 фаза + N (230V)
    • Вихід: 1 фаза
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 16 А
    • Мережа: 1 — фазна
    • Нижня межа відключення (Umin), V: 150
    • Верхня межа відключення (Umах), V: 270
    • Номінальний струм комутації, А: 16

• Призначення: SZR-277 (для генераторів) призначений для контролю напруги в однофазній мережі живлення та перемикання споживачів на резервний вхід від генератора, при виході напруги з мережі за встановлені межі.

  Принцип дії:

  Якщо напруга в мережі в допустимих межах, навантаження через закриті контакти 2-7 підключено до мережі. При виході напруги за встановлені межі, контакти 2-7 розмикаються, навантаження відключається. Через 15 секунд замикаються контакти 11-12 і реле подає сигнал на запуск генератора. Після виходу його в робочий режим (напруга генератора стабільна і знаходиться в допустимих межах) контакти 3-9 замикаються, і навантаження підключається до генератора. При відновленні напруги в мережі через 10 секунд контакти 3-9 розмикаються, через 0,3 секунди замикаються контакти 2-7 і навантаження підключається до мережі живлення.

  Відмінності

  • Рробота з генераторними установками.
  • Регульований верхній поріг переключення.
  • Регульований час перемикання.

  Функціональні можливості

  • Контроль верхнього та нижнього допустимих величин напруги.
  • Захист навантаження від зниження і підвищеної напруги.
  • Контроль включення навантаження, захист від «зустрічної» напруги.
  • Формування сигналу запуску генератора.
  • Контроль запуска генератора.
  • Аварійне відключення навантаження зовнішнім сигналом.
  • Робота від зовнішньої акумуляторної батареї та її підтримка в робочому стані.

  Параметри

  • Напруга живлення: 230 В АС
  • Максимальний струм навантаження AC-1: 3х16 А
  • Автоматичний запуск генератора: ТАК
  • Кількість контрольованих вводів: 2
  • Максимальний струм котушки контактора: 3х3 А, АС-15 / 250 В
  • Монтаж: на DIN- рейку 35 мм
  • Ступінь захисту: IP20
  • Гарантія: 24 місяці
  • Виробник: F&F
  • Країна виробник: Польща

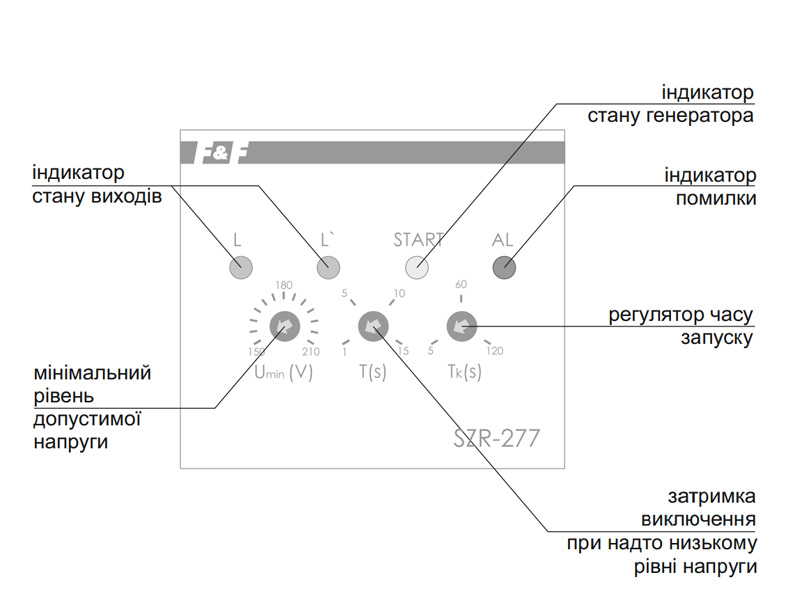

  Панель керування

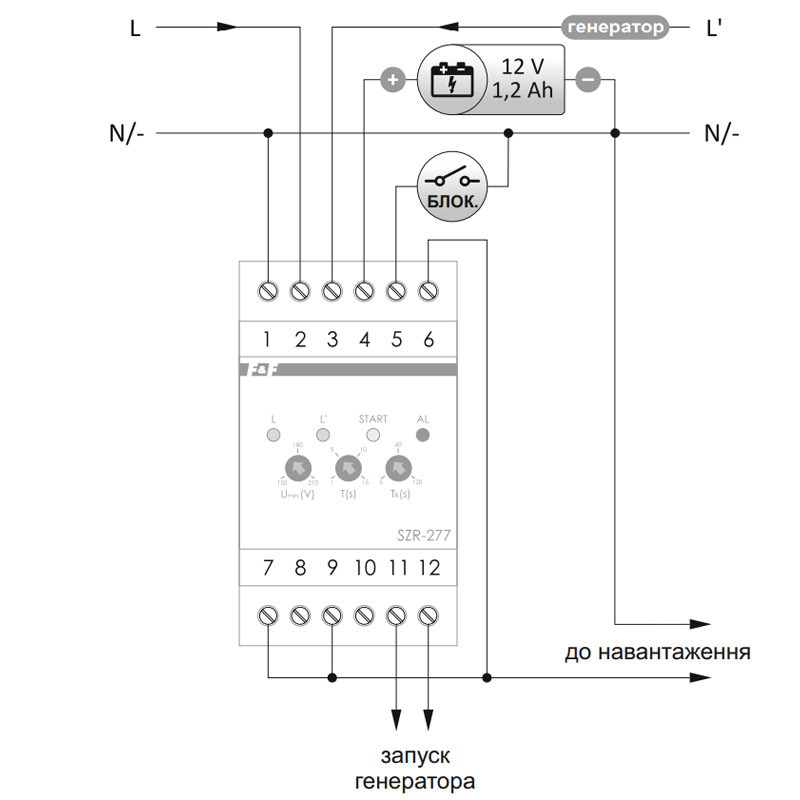

  Схема підключення №1

  Підключення при навантаженні струмом <16А(АС-1)

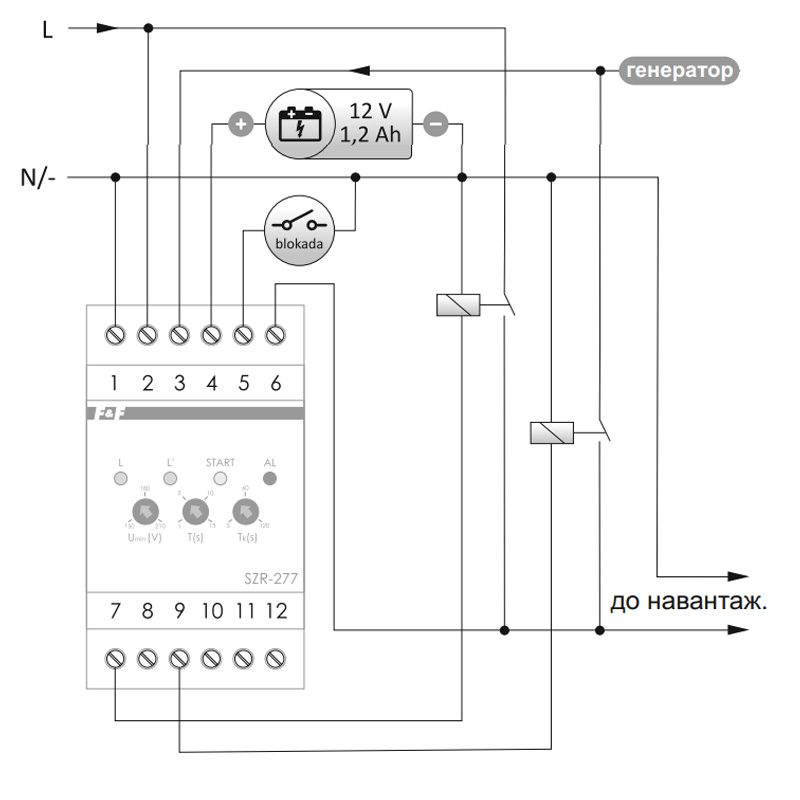

  Схема підключення №2

  Підключення через контактори при навантаженні струмом >16А(АС-1)



  Специфікації

  • Інструкція
    Завантажити(файл pdf, 1.54 Mb)

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Тип пристрою: АВР
  • Основні функції реле: Контроль напруги, Перемикання живлення / навантаження
  • Функціональність: Запуск генератора
  • Тип перемикання: Автоматичний
  • Мережа: 1 фаза + N
  • Тип — схема роботи: l-0-ll
  • Особливість: Автоматичне перемикання, Контроль напряжения, Для запуску генератора
  • Кількість полюсів: 3
  • Номінальна комутаційна
    здатність, А: 16
  • Кількість зайнятого
    місця на din-рейці в щиті: ? 3
  • Тип вхідної мережі: 1 фаза + N (230V)
  • Вихід: 1 фаза
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 16 А
  • Призначення: Побутове, Промислове
  • Мережа: 1 — фазна
  • Нижня межа відключення (Umin), V: 150
  • Верхня межа відключення (Umах), V: 270
  • Номінальний струм комутації, А: ? 16
  • Номінальна напруга, V: 230
  • Контакт: 3НВ
  • Гарантія: 2 роки
  • Сертифікати: Сертифікація CE — європейська відповідність.
