    131742
    Останнє оновлення залишків: 03.10.25 17:43
    20 шт— Відправимо за 2-3 дні
    Під замовлення — термін постачання 4-6 тижнів
    Польща
    785,40грн 746,13грн

    • Купити в 1 клік
    • Код постачальника: TI-150-5
    • Бренд: F&F

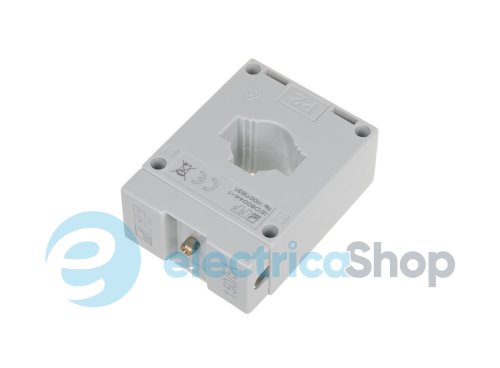

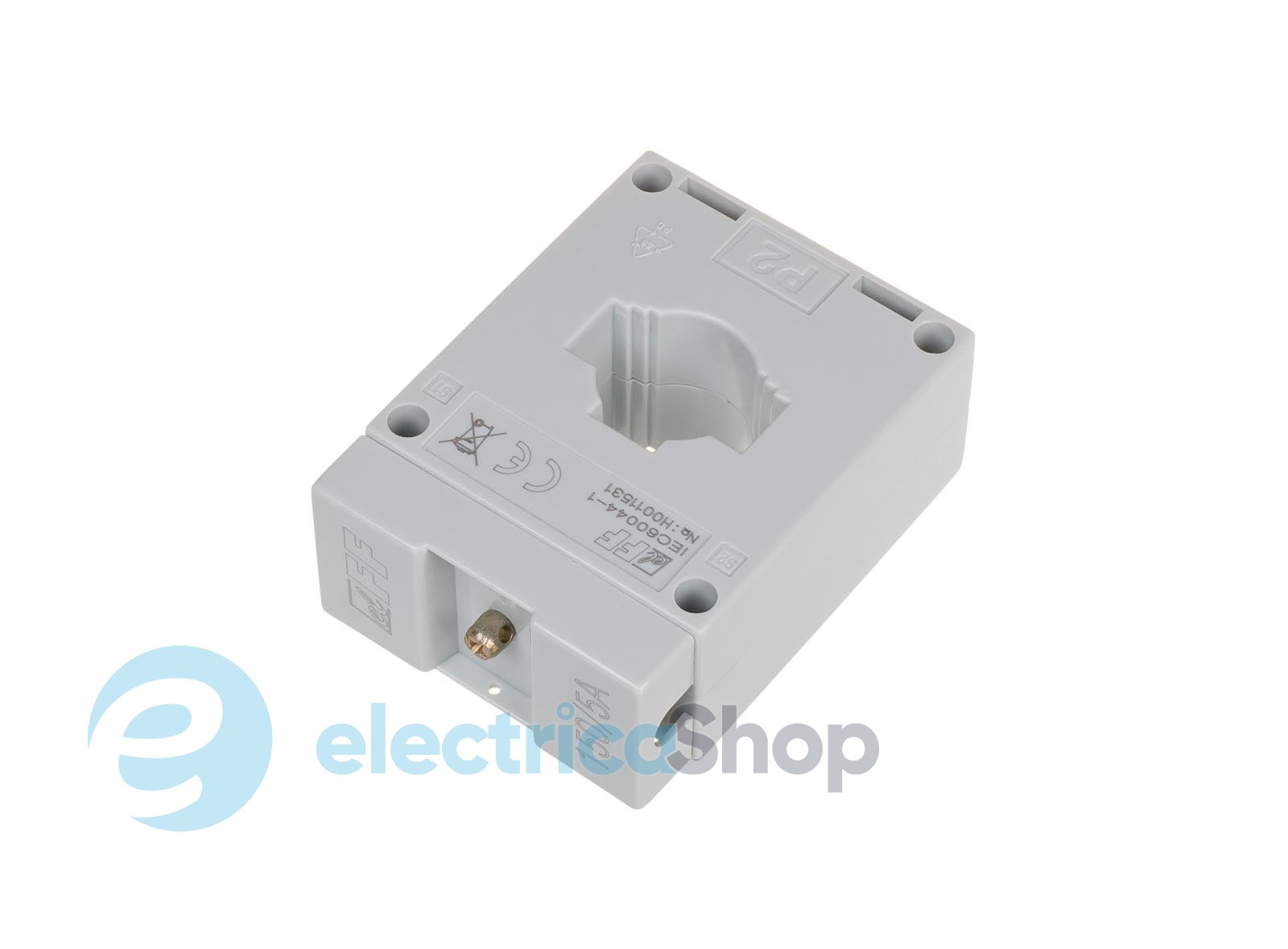

    • Тип пристрою: Трансформатор струму
    • Тип мережі: 1-фаза
    • Комплектація: З замкнутим сердечником

• Тип: Однофазний.

  Корпус: з замкнутим сердечником.

  Трансформація: 150/5.

  Потужність: 2,5 VA.




  Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
  Як працює трансформатор струму ТI?
  Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
  Коефіцієнт сил струмів в обох обмотках є сталою величиною.
  Це сталий коефіцієнт IPn/ISn = N, де
  IPn – номінальний первинний струм;
  ISn – номінальний вторинний струм;
  N – значення трансформації.
  За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
  ISm * N = IPm, де
  ISm – виміряний первинний струм;
  IPm – вторинний вимірюваний струм.

  УВАГА!
  До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
  Заземлення клеми S2 рекомендується.
  Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).





  Увага! Тільки для TI-30* Для правильної роботи трансформатора необхідно 4 рази пропустити кабель через отвір трансформатора.

  тип	Ip/Is	клас	потужність  [VA]	розмір P1/P2 A1/A2/A3×B; C [мм]	розмір W×H [мм]	вага [кг]
  TI-30*	30/5	1	1	Ø22	87,5×104	0,135
  TI-40	40/5	1	1	Ø22	87,5×104	0,135
  TI-50	50/5	1	2,5	Ø22	87,5×104	0,135
  TI-60	60/5	1	2,5	Ø22	87,5×104	0,135
  TI-75	75/5	1	2,5	Ø22	87,5×104	0,135
  TI-80	80/5	1	2,5	Ø22	87,5×104	0,135
  TI-100	100/5	0,5	2,5	30/25/20×10; Ø22	61×81×34	0,235
  TI-150	150/5	0,5	2,5	30/25/20×10; Ø22	61×81×34	0,235
  TI-200	200/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
  TI-250	250/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
  TI-300	300/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
  TI-400	400/5	0,5	10	40/30/ - ×10; Ø30	75×99×40	0,305
  TI-600	600/5	0,5	10	40/30/ - ×10; Ø30	75×99×40	0,305

  • Тип трансформатора: Однофазний
  • Корпус трансформатора: з замкнутим сердечником
  • Трансформація: 150/5
  • Клас: 0.5
  • Потужність: 2,5 VA
  • Макс. напруга роботи: 0,66 kV AC
  • Nr норми: IEC 60044-1
  • Вторинний струм номінальний ls, A: 5
  • Вага, кг: 0.238
  • Напруга пробою ізоляції: 3 kV/1 хв.
  • Підключення S1/S2: клеми гвинтові 4 мм²
  • Позиція монтажу: вертикально/горизонтально
  • Розмір WхHхD: 61 мм × 81 мм × 34 мм
  • Частота: 50÷60 Гц
  • Ступінь захисту: IP20
  • Гарантія: 24 місяці
  • Виробник: F&F

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Тип пристрою: Трансформатор струму
  • Основні функції реле: Пропорційна зміна великих струмів на менші значення
  • Призначення: Для контрольно-вимірювальних приладів
  • Тип мережі: 1-фаза
  • Комплектація: З замкнутим сердечником
  • Номінальний первинний струм, А: 150
  • Номінальний вторинний струм, А: 5
  • Гарантія: 2 роки
  • Сертифікати: Сертифікація CE — європейська відповідність.
