    В наявності 2-3 дні

    131601
    Останнє оновлення залишків: 03.10.25 17:43
    46 шт— Відправимо за 2-3 дні
    Під замовлення — Недоступно. Дивіться актуальні серії.
    Польща
    1 601,83грн 1 521,74грн

    • Купити в 1 клік
    • Код постачальника: CKF-318
    • Бренд: F&F
    • Тип пристрою: Реле контролю фаз
    • Місце встановлення / підключення: DIN-рейка
    • Мережа: 3 — фази
    • Нижня межа відключення (Umin), V: 320
    • Верхня межа відключення (Umах), V: 480
    • Діапазон часу затримки, сек.: 1 сек ÷ 10 сек
    • Номінальний струм комутації, А: 8

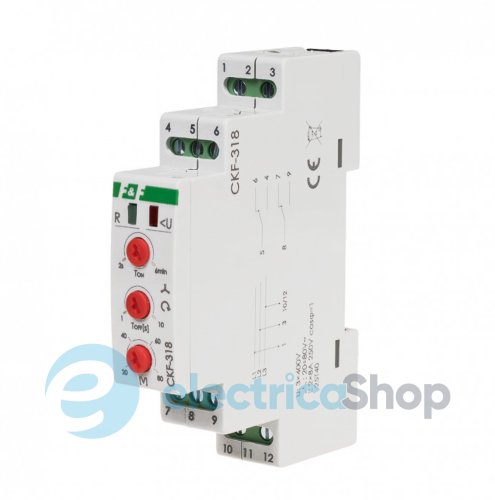

• Реле чергування та пропадання фаз CKF-318 призначене для захисту електричних двигунів, що живляться від трифазної мережі змінного струму без нульового проводу.



  Функції захисту:

  • асиметрія напруги
  • пропадання фази
  • симетричне падіння напруги
  • контроль чергування фаз
  • перевищення верхнього рівня напруги >480 В
  • пониження напруги нижче рівня <320 В

  Принцип дії:

  При правильних параметрах мережі контакти реле залишаються замкненими. У випадку аномалій в мережі живлення контакти реле розімкнуться з встановленою часовою затримкою.
  Повернення параметрів мережі до нормальних меж призведе до замкнення контактів з відповідною затримкою.

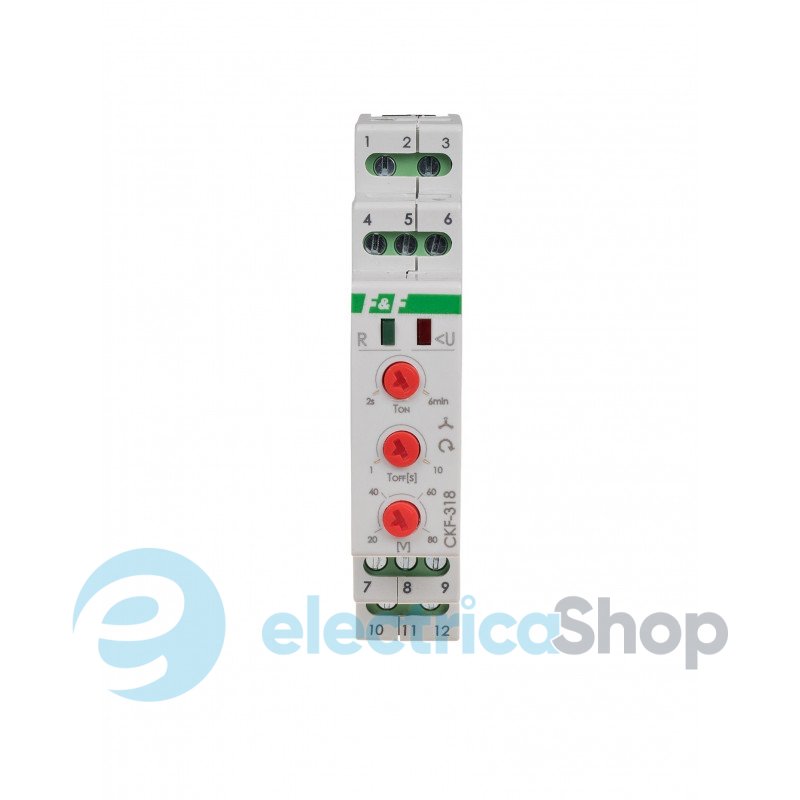

  Сигналізація:

  LED зелена R:
  - світиться: параметри в межах норми, контакти замкнуті.
  - мигає: відлік часу повторного включення.
  LED червона <U:
  - світиться: асиметрія напруг або напруга нижче 320 В.
  - мигає ˣ1/сек.: неправильне чергування фаз.
  - мигає ˣ3/сек.: напруга вище 480 В.

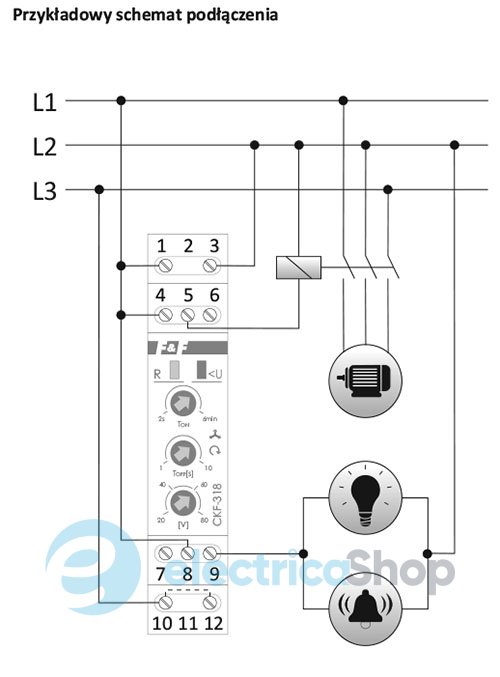

  Увага! Контакти реле дозволяють підключити сигналізацію візуальну або звукову, для інформування про спрацювання реле, відключення двигуна.

  • Напруга живлення: 3×400 В
  • Виконавчий елемент: 2×реле
  • Максимальний струм навантаження: 2×8 A
  • Контакти: 2 × NO/NC
  • Споживана потужність: 1,6 Вт
  • Підключення: затискачі гвинтові 2,5 мм2
  • Затримка виключення: 1 - 10 с
  • Затримка включення: 2÷360 с
  • Момент затягування : 0,4 Нм
  • Робота з генераторами: ТАК
  • Контроль зникнення/перекосу фаз: ТАК
  • Контроль послідовності фаз: ТАК
  • Контроль стану контактора: НІ
  • Гальванічна розвязка: ТАК
  • Асиметрія напруги: 20 – 80 В
  • Гістерезис напруги: 5 В
  • Напруга спрацьовування: мін./макс 320/480 В
  • Час спрацьовування для напруги: мін/макс 5 с/0,5 с
  • Розмір: 1 модуль типу S (18 мм)
  • Монтаж: на din-рейці 35 мм
  • Діапазон робочих температур: -25÷40°C
  • Ступінь захисту: IP20
  • Гарантія: 24 місяці
  • Виробник: F&F
  • Країна виробник: Польща

  Специфікації

  • Інструкція
    Завантажити(файл pdf, 1.45 Mb)

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Тип пристрою: Реле контролю фаз
  • Основні функції реле: Контроль напруги, Затримка спрацьовування, Контроль обриву фаз
  • Функціональність: Затримка увімкнення, Контроль наявності фаз, Контроль послідовності фаз, Контроль перекосу фаз, Контроль чергування фаз, Контроль асиметрії фаз, Гальванічна розв'язка
  • Місце встановлення / підключення: DIN-рейка
  • Призначення: Промислове, Для двигуна
  • Мережа: 3 — фази
  • Нижня межа відключення (Umin), V: 320
  • Верхня межа відключення (Umах), V: 480
  • Діапазон часу затримки, сек.: 1 сек ÷ 10 сек
  • Номінальний струм комутації, А: ? 8
  • Номінальна напруга, V: 400
  • Контакт: 2ПК
  • Гарантія: 2 роки
  • Сертифікати: Сертифікація CE — європейська відповідність.
