    2 770,30грн

    • Купити в 1 клік
    • Код постачальника: 3018 standard
    • Бренд: ELKO EP
    • Тип пристрою: Реле контролю напруги, Реле контролю фаз
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 8 А
    • Струм котушки керування: AC (змінний струм)
    • Резервне живлення: Ні
    • Положення контактів: 1 ПК
    • Мережа: 3 — фази
    • Нижня межа відключення (Umin), V: % від номінальної напруги
    • Верхня межа відключення (Umах), V: % від номінальної напруги
    • Номінальний струм комутації, А: 8

• • Реле контролює послідовність та випадання фаз (напруга, спостереження за роботою двигуна, приводу тощо)
  • Реле призначене для контролю 3-фазних ланцюгів.
  • Живлення з усіх фаз, це означає, що реле і при випаданні однієї з фаз зберігає всі свої функції.
  • Напруга живлення та контрольована Un: 3x 480 V.
  • Фіксована затримка T1 (500 мс) і затримка T2, що настроюється, (0 -10 с).
  • Стан помилки вказує LED та розмикання вихідного контакту реле.
  • Вихідний контакт 1x перемикання. 8 A / 250 V AC1.
  • У виконанні 3-модулі з кріпленням на DIN рейку.

  Опис роботи

  Реле в 3-фазному ланцюзі правильну послідовність і випадання однієї з фаз.
  Зелений LED світить постійно і вказує на наявність напруги живлення. Привипаді однієї з фаз блимає червоний LED, реле вимкнеться. Перехід у стягнення помилки затримується - налаштування тимчасової затримки настоюється потенціометр на передній панелі. При неправильній послідовності фаз спалахує червоний LED постійно, реле вимкнено. Якщо напруга живлення знизиться нижче 60% Un (UOFF рівень відключення), відбудеться миттєве розмикання реле без реалізації затримки, червоний LED вкаже на стан помилки.
  Реле HRN-56 завдяки живленню з усіх трьох фаз може продовжувати працювати і при випаданні однієї з фаз.

  Технічні параметри

  • Клеми виміру: L1, L2, L3
  • Клеми живлення: L1, L2, L3
  • Напруж. харчування та контрол. Un: 3x480 V L-L (3x277.3V L-N) 50-60 Hz.
  • Потужність: макс. 2 VA / 1 W
  • Максимальна потужність, що втрачається: (Un + клеми): 2 W
  • Рівень Umin: настійна, 70 - 95 % Un
  • Рівень Uoff: 60% Un
  • Гістерезис: 2%
  • Максимальна постійна напруга: AC 3x 550 V
  • Пікове навантаження <1с:AC 3x 600 V
  • Тимчасова затримка T1: макс. 500 мс
  • Тимчасова затримка T2: 0 -10 с, що настроюється

  Вихід

  • Кількість контактів: 1x перемикання.(AgNi).
  • Номінальний струм: 8 A / AC1
  • Замикаюча потужність: 2000 VA / AC1, 240 W/DC
  • Піковий струм: 10 A
  • Замикаюча напруга: 250 V AC1 / 24 V DC
  • Індикація виходу: червоний LED
  • Механічна життєвість: 1x10*7
  • Електрична життєвість (AC1): 1x10*5

  Інші параметри

  • Робоча температура: -20.. +55 °C
  • Складська температура: -30.. +70 °C
  • Електрична міцність: 4 кV (живлення - вихід).
  • Робоче становище: довільне
  • Кріплення: DIN рейка EN 60715
  • Захист: IP40 з боку лицьової панелі
  • Категорія перенапруги: III
  • Ступінь забруднення: 2
  • Переріз проводів, що підключаються (мм2): макс. 1x2.5, макс. 2x1,5 із ізоляцією макс. 1x1.5
  • Розмір: 90 x 52 x 64 мм
  • Вага: 110 грам.
  • Відповідні норми: EN 60255-6, EN 61010-1

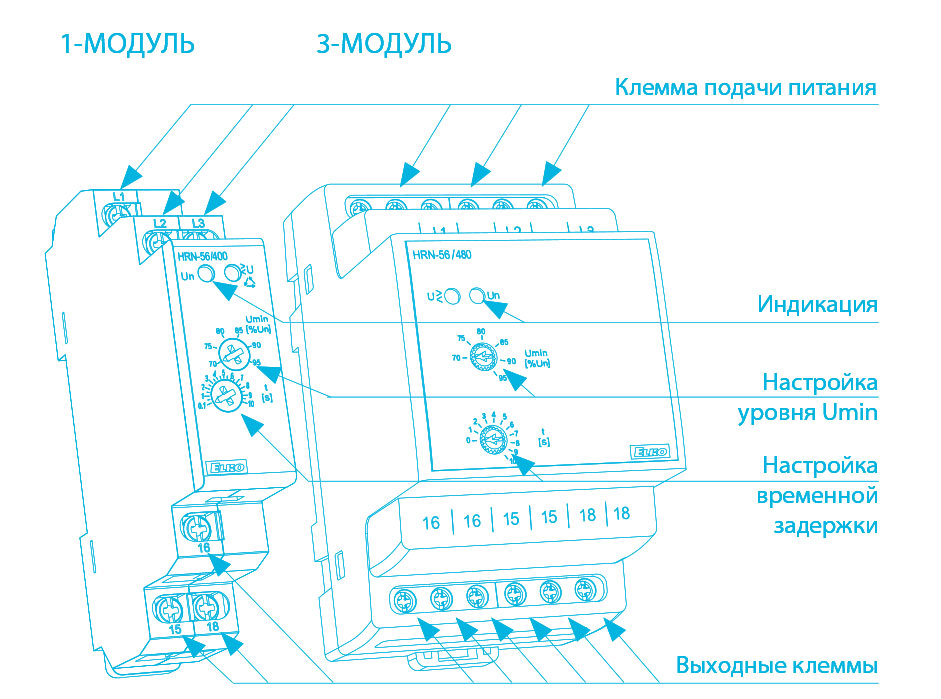

  Опис кнопок керування

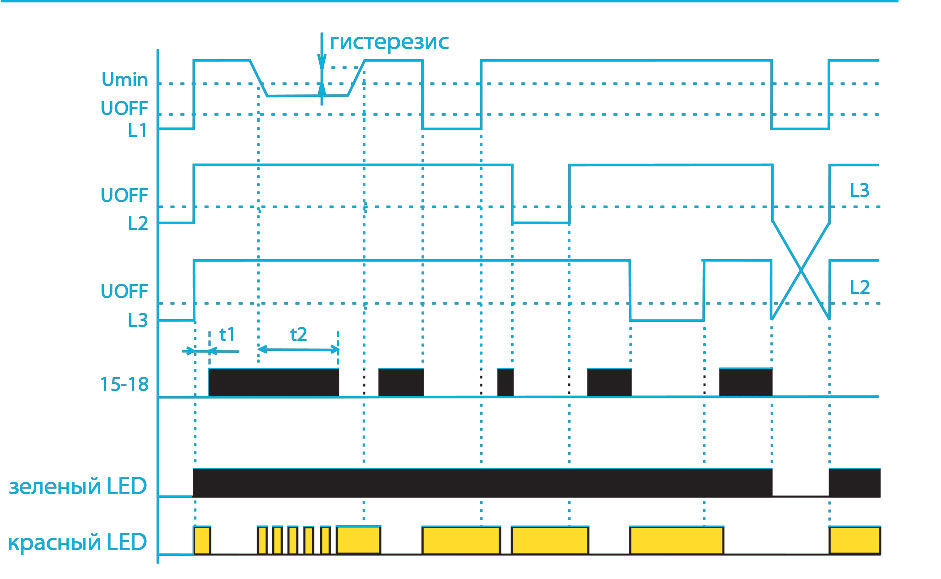

  Графік функцій

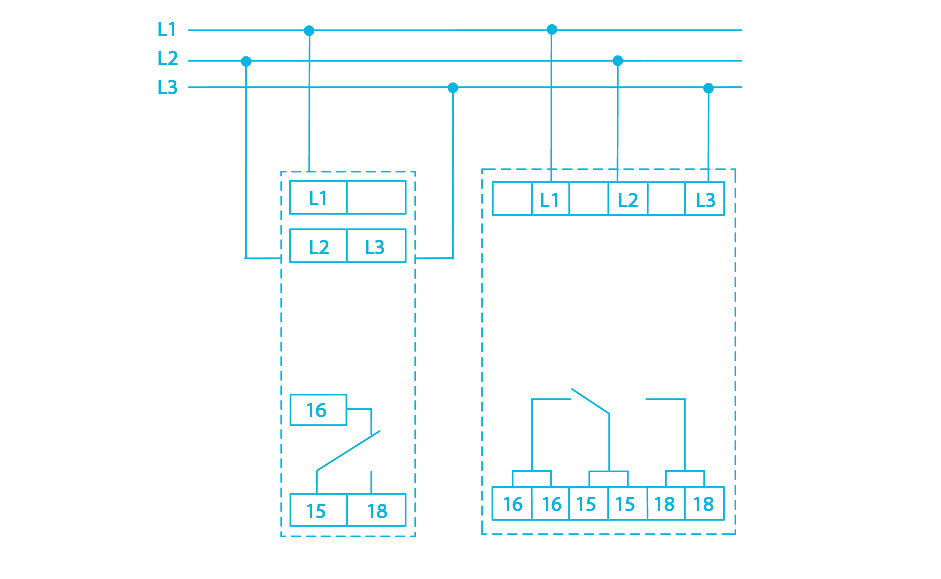

  Підключення



  Специфікації

  • Інструкція
    Завантажити(файл pdf, 414.39 Kb)

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Тип пристрою: Реле контролю напруги, Реле контролю фаз
  • Основні функції реле: Релейна (перемикання), Контроль напруги, Затримка спрацьовування, Контроль обриву фаз
  • Функціональність: Контроль наявності фаз, Контроль послідовності фаз
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 8 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм)
  • Резервне живлення: ? Ні
  • Положення контактів: 1 ПК
  • Матеріал контакту: AgNi
  • Призначення: Для двигуна
  • Мережа: 3 — фази
  • Нижня межа відключення (Umin), V: % від номінальної напруги
  • Верхня межа відключення (Umах), V: % від номінальної напруги
  • Номінальний струм комутації, А: ? 8
  • Номінальна напруга, V: 480
  • Контакт: 1ПК
  • Вага, кг: 0.110
  • Гарантія: 1 рік
  • Сертифікати: Сертифікація CE — європейська відповідність.
