    Під замовлення

    130333
    Останнє оновлення залишків: 03.10.25 17:43
    Під замовлення — термін постачання 4-6 тижнів
    3 752,30грн

    • Купити в 1 клік
    • Код постачальника: 809
    • Бренд: ELKO EP
    • Тип пристрою: Реле контролю напруги, Реле контролю фаз
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 16 А
    • Струм котушки керування: AC (змінний струм), DC (постійний струм)
    • Напруга котушки керування (AC): 24 V
    • Напруга котушки керування (DC): 24
    • Резервне живлення: Ні
    • Положення контактів: 2 ПК
    • Додатк. контакти: Немає
    • Мережа: 3 — фази
    • Нижня межа відключення (Umin), V: % від номінальної напруги
    • Верхня межа відключення (Umах), V: 480
    • Номінальний струм комутації, А: 16
    • Особливості: Функція «ГІСТЕРЕЗИСА»

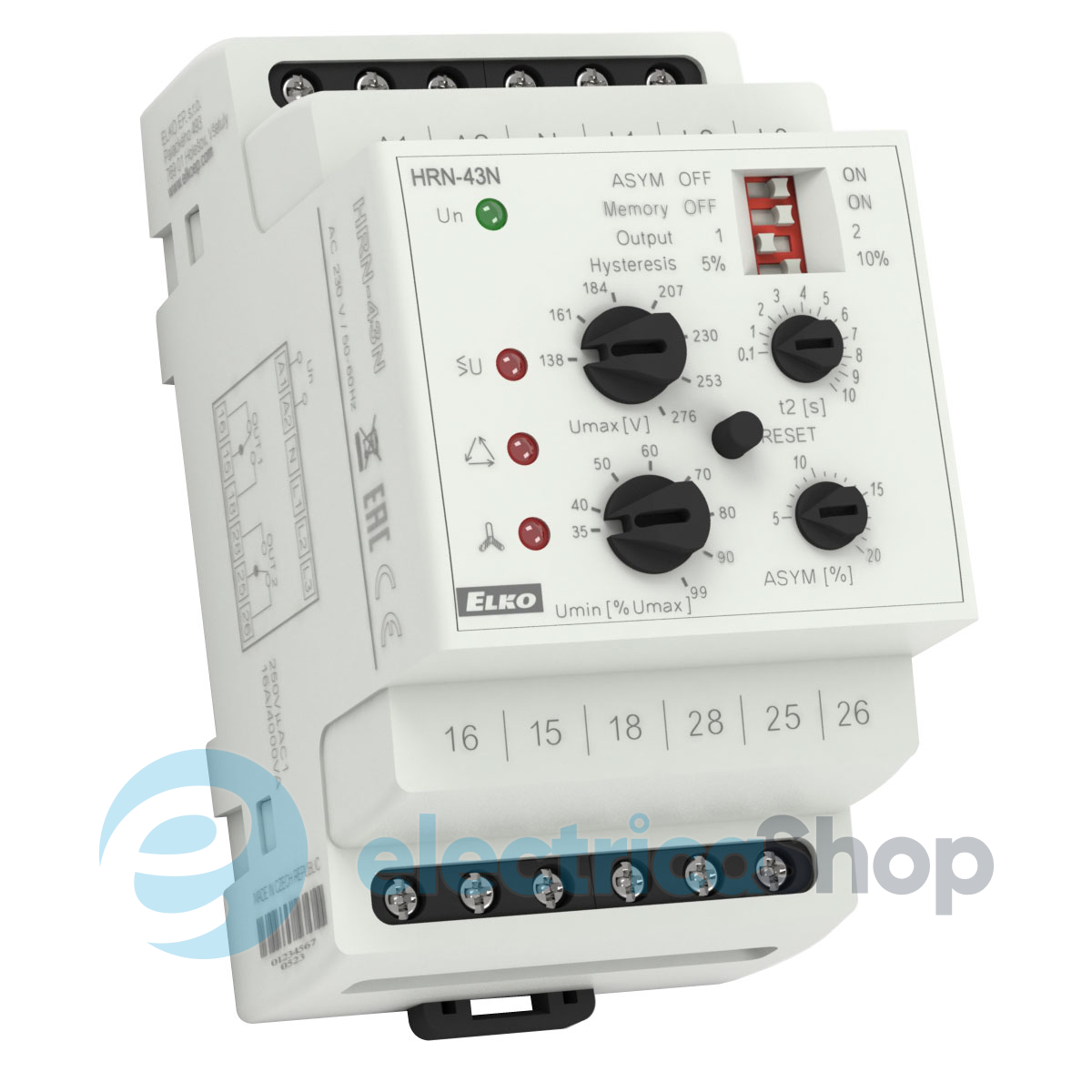

• Реле HRN-43N/24 24VAC/DC контролює напругу в 3-фазних ланцюгах:

  • Напруга у двох рівнях (підвищена напруга та знижена напруга) в межах 138-276 V (система 3x 400 V / 230 V) або 240-480 V (система 3x 400 V).
  • Асиметрію фаз (може бути вимкнено).
  • Послідовність фаз.
  • Випадання фаз.

  Функції

  • Настроювана функція ”ПАМ'ЯТЬ”
  • Функція другого реле (незалежно / паралельно).
  • Налаштування затримки для усунення коротких випадів напруги та піків незалежно для кожного рівня.
  • HRN-43N: для ланцюгів 3x 400 / 230 V (включаючи нейтраль).
  • Гальванічно ізольоване живлення: AC/DC 24 V
  • Вихідний контакт що перемикає 2x 16 A / 250 V AC1
  • У виконанні 3-МОДУЛЬ, кріплення на DIN рейку.

  Живлення

  • Клеми живлення: A1 - A2
  • Напруга живлення: AC/DC 24 V / (AC 50 - 60 Гц)
  • Потужність максимальна: 2 VA / 1.4 W (AC/DC 24 V)
  • Допуск напруги живлення: -15%; +10%

  Замір

  • Система напруги: 3x 400 V / 50 Hz
  • Клеми виміру: L1, L2, L3
  • Верхній рівень напруги Umax: 240 - 480 V
  • Нижній рівень напруги Umin: 35 - 99% Umax
  • Максимальна постійна напруга: 3x 480 V
  • Гістерезис: вибірковий 5% або 10% від налаштування значення
  • Асиметрія: 5 - 20%
  • Пікове навантаження <1мс: 600 V < 1 ms
  • Затримка часу t1: постійна, макс. 200 мс
  • Затримка часу t2: настроювана, 0.1-10 с

  Вихід

  • Кількість контактів: 2x перемикаючий (AgNi)
  • Номінальний струм: 16 A / AC1
  • Замикаюча потужність: 4000 VA/AC1, 384 W/DC
  • Піковий струм: 30 A / < 3 c
  • Замикаюча напруга: 250 V AC1 / 24 V DC
  • Механічна життєвість: 3x10*7
  • Електрична життєвість:0.7x10*5

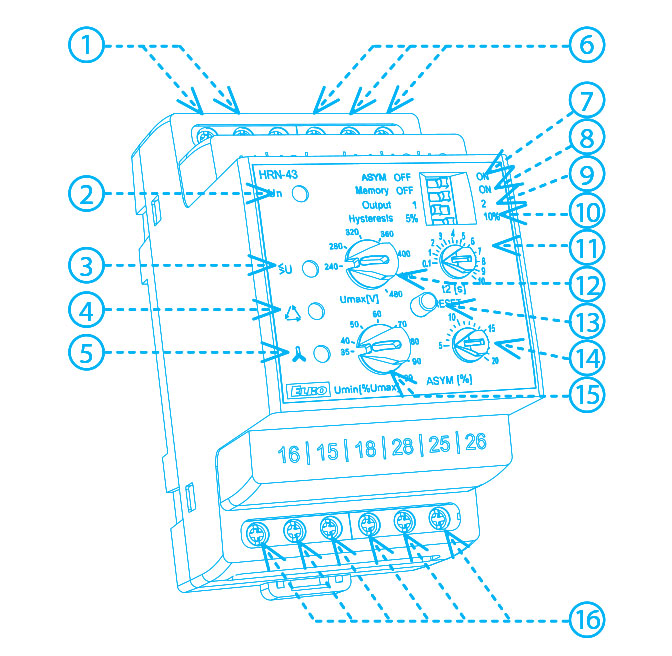

  Опис кнопок керування



  1. Клеми подачі напруги
  2. Індикація живлення
  3. Індикація підвищеної / зниженої напруги ,скидання
  4. Індикація послідовності
  5. Індикація фазової асиметрії
  6. Клеми контрольованого
  7. Вибір контролю фазової асиметрії
  8. Вибір функції ПАМ'ЯТЬ - при включеній пам'яті індикація помилки зберігається до моменту скидання до заводських налаштувань за допомогою кнопки (коли сталося під час стану OK).
  9. Функція реле 2 (1-працює паралельно, 2-працює самостійно).
  10. Гістерза при переході з помилкового в нормальний стан.
  11. Затримка часу Т2
  12. Налаштування верхнього рівня-Umax
  13. Кнопка RESET
  14. Налаштування асиметрії
  15. Налаштування нижнього рівня - Umin
  16. Вивідні контакти

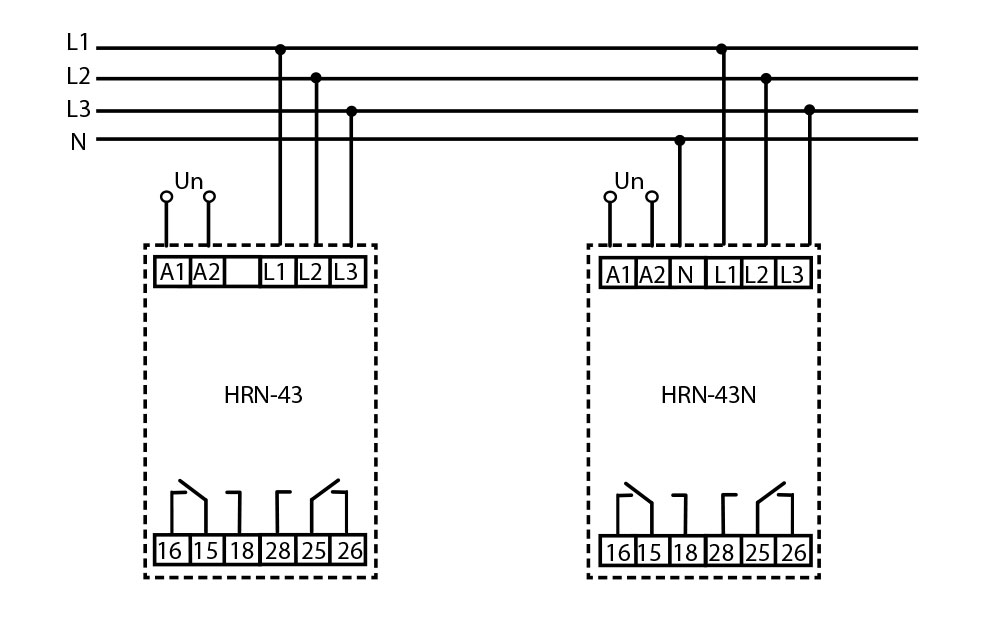

  Схема



  Специфікації

  • Інструкція
    Завантажити(файл pdf, 905.89 Kb)

  Характеристики

  • Пропозиція: Standart, Professional, Industry
  • Тип пристрою: Реле контролю напруги, Реле контролю фаз
  • Основні функції реле: Релейна (перемикання), Контроль напруги, Затримка спрацьовування, Контроль обриву фаз
  • Функціональність: Контроль наявності фаз, Контроль послідовності фаз, Контроль перекосу фаз
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 16 А
  • Типорозмір: Модульний на din-рейку
  • Струм котушки керування: AC (змінний струм), DC (постійний струм)
  • Напруга котушки керування (AC): 24 V
  • Напруга котушки керування (DC): 24
  • Резервне живлення: ? Ні
  • Положення контактів: 2 ПК
  • Додатк. контакти: Немає
  • Матеріал контакту: AgNi
  • Призначення: Промислове, Для двигуна
  • Мережа: 3 — фази
  • Нижня межа відключення (Umin), V: % від номінальної напруги
  • Верхня межа відключення (Umах), V: 480
  • Номінальний струм комутації, А: ? 16
  • Номінальна напруга, V: 24
  • Контакт: 2ПК
  • Вага, кг: 0,296
  • Гарантія: 1 рік
  • Сертифікати: Сертифікація CE — європейська відповідність.
