    Готовий до відправки

    129754
    Останнє оновлення залишків: 03.10.25 17:43
    4 шт— Готовий до відправленння
    93 шт— Відправимо за 3-5 днів
    Під замовлення — Уточнюйте наявність та терміни
    Україна
    1 075,00грн

    • Купити в 1 клік
    • Код постачальника: NTRNP3130
    • Бренд: Novatek
    • Тип пристрою: Реле контролю фаз, Реле контролю напруги
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 5 А
    • Положення контактів: 1 ПК
    • Мережа: 3 — фази
    • Нижня межа відключення (Umin), V: 195
    • Верхня межа відключення (Umах), V: 260
    • Номінальний струм комутації, А: 5
    • Максимальна потужність, кВт: Підключення через контактор

• Інші товари тієї ж серії:

  • Швидкий перегляд

    Реле послідовності, перекосу та обриву фаз, вбудовані налаштування РНПП-314 Novatek

    129755

    0,00грн
  Всі товари

• Реле напруги РНПП-313 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі

  Основні характеристики

  • Індикація: світлодіоди
  • Контроль обриву фаз: Так
  • Контроль чергування фаз: Так
  • Контроль асиметрії фаз: Так
  • Вимкнення захисту: Ні
  • Вбудований блок живлення: імпульсний (перешкодно захищений)
  • Регулювання: лише час спрацьовування захисту по перекосу фаз.
  • Максимальний струм: Cos φ = 1,0 5 А, підключення навантаження через пускач
  • Габарити: 1 модуль типу S
  • Вага: 0,1 кг
  • Напруга живлення: 220/380В.

  Де використовується?

  Реле напруги РНПП-313 можна використовувати у таких ситуаціях:

  • Для контролю допустимого рівня напруги.
  • Для контролю правильного чергування та відсутності злипання фаз.
  • Для контролю повнофазності та симетричності напруги мережі (перекосу фаз).
  • Для відключення навантаження при неякісній напрузі.
  • Для контролю якості напруги мережі після вимкнення навантаження та автоматичного включення його після відновлення параметрів напруги.
  • Для відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі.
  • Для контролю обриву нуля.

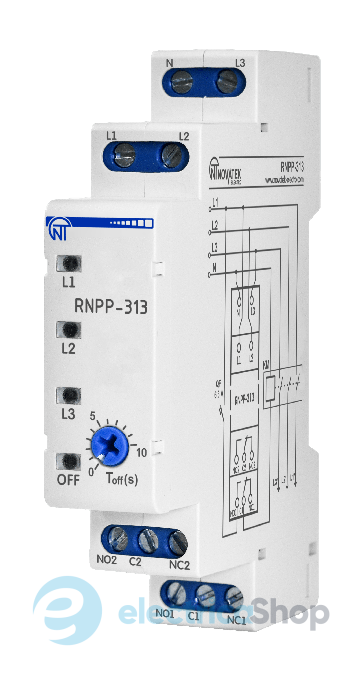

  Управління реле

  1. Індикатори напруги на кожній з фаз (L1, L2, L3).
  2. Індикатор аварії (OFF).
  3. Клеми для підключення живлення 400 V.
  4. Регулятор установки часу спрацьовування захисту поперекосу фаз (Тoff(s)).
  5. Клеми для підключення навантаження.



  У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по перекосу фаз. Після відновлення параметрів напруги мережі виріб знову включає навантаження через час АПВ.
  У виробі використаний імпульсний блок живлення, що дозволяє використовувати РНПП-313 у ланцюгах зі значними спотвореннями форми напруги живлення.

  Працює в режимах

  1. Контроль мінімальної напруги У цьому режимі при зниженні напруги мережі нижче 195 V обладнання, що захищається, відключиться від мережі.
  2. Контроль максимальної напруги У цьому режимі, коли напруга мережі підвищується вище 260 V обладнання, що захищається, відключиться від мережі.
  3. Контроль наявності фаз У цьому режимі у разі обриву однієї з фаз обладнання, що захищається, відключиться від мережі.
  4. Контроль неправильного чергування та наявності злипання фаз У цьому режимі у разі неправильного підключення або за наявності злипання однієї з фаз обладнання, що захищається, відключиться від мережі.
  5. Контроль перекосу фаз У цьому режимі при різниці напруг між фазами більше 40 V обладнання, що захищається, відключиться від мережі. 6) Контроль обриву нуля.

  При обриві нуля захищене обладнання відключиться від мережі та погаснуть індикатори LINE та OFF.
  Контроль наявності фаз зберігається у будь-якому режимі роботи виробу. У всіх режимах роботи виріб спрацьовує при обриві фаз або зниження напруги нижче 100 V на одній або декількох фазах за фіксований час 0,25 секунди.

  Підключення



  Специфікації

  • Інструкція з експлуатації
    Завантажити(файл pdf, 1.59 Mb)

  Характеристики

  • Пропозиція: Standart, Professional
  • Тип пристрою: Реле контролю фаз, Реле контролю напруги
  • Основні функції реле: Релейна (перемикання), Контроль напруги, Затримка спрацьовування, Контроль обриву фаз
  • Функціональність: Мультифункціонал, Контроль наявності фаз, Контроль послідовності фаз, Контроль перекосу фаз, Контроль чергування фаз, Контроль злипання фаз, Обрив нейтрали, Контроль залипания фаз
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 5 А
  • Типорозмір: Модульний на din-рейку
  • Положення контактів: 1 ПК
  • Призначення: Промислове, Для двигуна
  • Мережа: 3 — фази
  • Нижня межа відключення (Umin), V: 195
  • Верхня межа відключення (Umах), V: 260
  • Номінальний струм комутації, А: ? 5
  • Максимальна потужність, кВт: Підключення через контактор
  • Номінальна напруга, V: 230, 400
  • Контакт: 1ПК
  • Гарантія: 5 років
  • Сертифікати: Сертифікація CE — європейська відповідність.
