    В наявності 2-3 дні

    125913
    Останнє оновлення залишків: 18.11.25 13:21
    Словенія
    10 044,80грн

    • Купити в 1 клік
    • Код постачальника: 2471510
    • Бренд: ETI
    • Тип пристрою: Реле контролю фаз, АВР, Контролер
    • Тип — схема роботи: l-ll
    • Особливість: Автоматичне перемикання
    • Кількість полюсів: 3
    • Номінальна комутаційна
      здатність, А: 8
    • Тип вхідної мережі: 1 фаза + N (230V), 3 фази + N (400V)
    • Вихід: 1 фаза
    • Місце встановлення / підключення: DIN-рейка
    • Номінальний струм комутації: 8 А
    • Резервне живлення: Ні
    • Підключення: Клемне
    • Мережа: 3 — фази
    • Нижня межа відключення (Umin), V: 175
    • Діапазон часу затримки, сек.: 0 сек ÷ 6 сек
    • Номінальний струм комутації, А: 8

•

• Реле автоматичного включення резерву застосовуються для перемикання живлення з основного джерела живлення на резервний (і навпаки) при зниженні напруги, асиметрії або неправильної послідовності фаз.
  Тип використання АВР: "Мережа-Мережа".
  Реле керує увімкненням/вимкненням контакторів.

  Технічні характеристики:

  • Напруга живлення: 3x400V / 250V AC 50Hz + N
  • Поріг спрацьовування: 175V (нерегульований).
  • Час затримки перемикання (T1 + T2): 0...10сек (регульований).
  • Час спрацьовування при пропаданні фази або асиметрії: 2сек.
  • Час відновлення після пропадання фази або асиметрії: ~ 1сек.
  • Контакти: 2 x 8A AC1 (250V).
  • Виконання 4 модулів.
  • Робочий діапазон температур: -20...+40°C.
  • Переріз провідників, що підключаються: 2,5 мм²

  Принцип роботи

  Реле SZR-1ST/-2ST контролюють параметри основної та резервної мережі. Світлодіоди та регулятори на лівій стороні реле відносяться до основної мережі, а на правій – до резервної. У момент зникнення фази або асиметрії мережі реле сигналізуватиме відключенням зеленого світлодіода (на лівому боці, “Un”) і автоматично відключить живлення від основної мережі (погасне світлодіод “K1”). Затримка спрацьовування при зникненні фази запобігає частому перемиканню у разі короткочасних перебоїв у напрузі живлення. Потім, після закінчення заданого часу, встановленого регулятором “Т2”, увімкнеться резервне живлення, якщо параметри резервної мережі є правильними. У випадку з реле SZR-2ST користувач може задати значення за допомогою: "P" - порога спрацьовування та "Т" - часу затримки спрацьовування реле при пропаданні фази. Час затримки розраховується з моменту зникнення фази до моменту включення резервної мережі та є сумою затримки спрацьовування при зникненні фази (~2 сек або значення “T”) та встановленого інтервалу часу між затримками перемикання контакторів (“Т2”).

  Якщо параметри основної мережі будуть відновлені, реле відреагує протягом 1 секунди, після чого автоматично переключить живлення з резервної мережі на основну після закінчення часу, встановленого регулятором “T1” (загальний час для автоматичного повернення є сумою ~ 1 сек і значення “T1”).
  У момент відліку часу "Т1" блимає світлодіод "Т1", а в момент початку відліку часу "Т2" - світлодіод "Т2". УВАГА! Реакція на неправильну послідовність чергування фаз є моментальною, тому у разі аварії основної мережі, реле не переключить живлення на резервну мережу, якщо вона матиме неправильну послідовність чергування фаз. Це також стосується і основної мережі в момент першого включення живлення, як і зворотного перемикання з резервної мережі. Неправильна послідовність чергування фаз відображається відповідним червоним світлодіодом, позначеним символом чергування фаз.
  Після встановлення реле на шині TH-35, слід підключити до нього дроти основної мережі (N, 1L1, 1L2, 1L3) та дроти від резервної мережі (2L1, 2L2, 2L3). Нульовий провідник N є загальним обох мереж.

  УВАГА! ВАЖЛИВО! Реле SZR-1ST має дві вихідні клеми, позначені “К1” та “К2”. На цих клемах з'являється напруга 230 V.

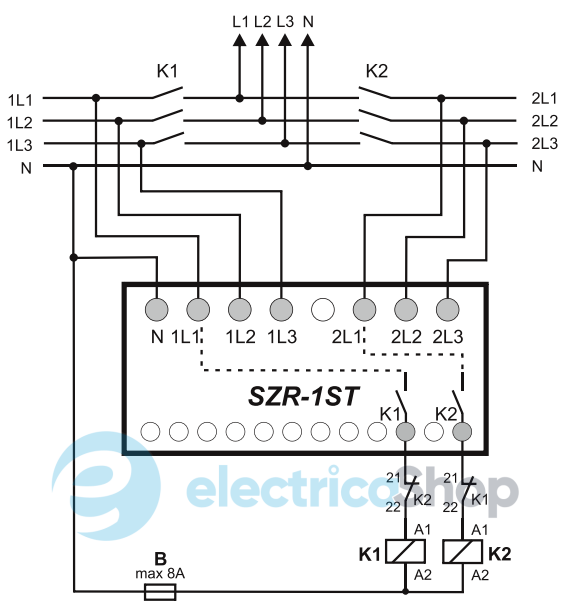

  Схема підключення



  Характеристики

  • Пропозиція: Standart, Professional
  • Тип пристрою: Реле контролю фаз, АВР, Контролер
  • Основні функції реле: Контроль напруги, Контроль обриву фаз, Перемикання живлення / навантаження, Автоматическое переключение
  • Функціональність: Контроль перекосу фаз
  • Тип перемикання: Автоматичний
  • Мережа: 3 фази + N
  • Тип — схема роботи: l-ll
  • Особливість: Автоматичне перемикання
  • Кількість полюсів: 3
  • Номінальна комутаційна
    здатність, А: 8
  • Кількість зайнятого
    місця на din-рейці в щиті: ? 4
  • Тип вхідної мережі: 1 фаза + N (230V), 3 фази + N (400V)
  • Вихід: 1 фаза
  • Місце встановлення / підключення: DIN-рейка
  • Номінальний струм комутації: 8 А
  • Типорозмір: Модульний на din-рейку
  • Резервне живлення: ? Ні
  • Підключення: Клемне
  • Мережа: 3 — фази
  • Нижня межа відключення (Umin), V: 175
  • Діапазон часу затримки, сек.: 0 сек ÷ 6 сек
  • Номінальний струм комутації, А: ? 8
  • Номінальна напруга, V: 400, 250
  • Особливості: Нерегульований поріг спрацьовування
  • Вага, кг: 0,198
  • Гарантія: 1 рік
