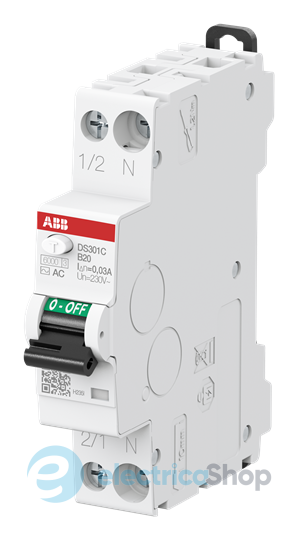

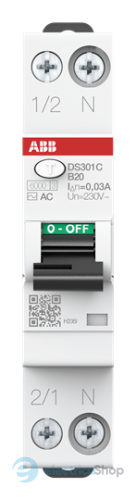

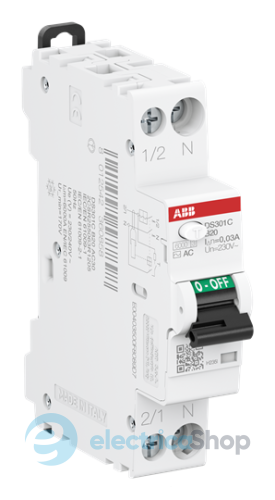

Диференціальний автомат із захистом від перевантаження по струму Abb DS301C B20 AC30 (2CSR255063R1205).
Серія DS301C являє собою вимикач диференціального струму 1P+N в одному модулі для захисту однофазних ланцюгів кінцевого користувача від струмів перевантаження та короткого замикання,
захисту від впливу синусоїдальних змінних струмів замикання на землю, захисту від непрямих контактів та додаткового захисту. від прямого контакту (з чутливістю 30 мА).
Основні показники
- Тип пристрою: автоматичний вимикач диференціального струму.
- Серія: DS301C
- Номінальна напруга (Ur ): 230 V
- Характеристика відключення: B
- Тип струму витоку: змінний струм (AC)
- Підключення: 1P+N
- Кількість місця на дин-рейці: 1 модуль.
- Номінальна гранична відключаюча здатність при короткому замиканні (Iu.е.): 6 кА
- Номінальний струм (In): 20 А
- Номінальна чутливість струму: 0,03 А
Артикул для замовлення: 2CSR255063R1205
Загальні характеристики
- Номінальна робоча напруга: 230/240 В змінного струму
- Номінальна напруга ізоляції (Ui ): 500 V
- Випробова напруга (Ut):170 ... 264 V
- Номінальна витримувана імпульсна напруга (U imp ): 4 кВ
- Діелектрична випробувальна напруга: 2,5 кВ
- Первинна номінальна імпульсна напруга, що витримується: 4 кВ
- Тип вхідної напруги: змінний струм
- Тип залишкового струму: тип змінного струму
- Номінальний залишковий струм: 30 мА
- Номінальна потужність короткого замикання (Icn ): 6 кА
- Номінальна залишкова відключаюча здатність (IΔm): EN 61009-1 6000 А МЕК 61009-1 4500 А
- Номінальна робоча відключаюча здатність при короткому замиканні (I cs ):6 кА
- Номінальна робоча відключаюча здатність при короткому замиканні, % від Icu (I cs ): 6 кА
- Частота (f): 50 Гц
- Номінальна частота (f): 50 Гц
- Підключення джерела живлення: Довільний
- Індикація контакту: Червоний ВКЛ / Зелений ВИКЛ
- Клас обмеження енергії: 3
- Електрична витривалість: 7000 циклів
- Механічна витривалість (Витривалість): 7000 циклів
- Кількість полюсів, що захищаються: 1
- Кількість модульних проміжків на DIN-рейку: 1
- Індикація несправності: Синій прапорець під перемикачем
- Робоча характеристика: Миттєвий
- Категорія перенапруги: III
- Положення нейтральних клем: Правильно
- Момент затягування:1,2 Н·м
- Тип приводу: Важіль - Група ізоляції II, чорний RAL 9005, що пломбується в положеннях ВКЛ.-ВИМК.
- Тип заземлювача: без затримки
- Тип корпусу: Група ізоляції I - II, RAL 7035
- Тип кріплення: на DIN-рейку EN 60715 (35 мм) за допомогою монтажного затискача
- Тип гвинтового терміналу: Відмовостійкий двоспрямований циліндричний підйомний термінал
- Монтажне положення: Будь-яке
- Доступні аксесуари: Ні
