Автоматичний вимикач – захисний прилад, що спрацьовує від короткого замикання або теплового навантаження лінії до якої підключений.

Автоматичні вимикачі — це пристрої захисту електричних ланцюгів від перевантаження та короткого замикання. Вони забезпечують безпеку електропроводки, техніки та самих користувачів. У цій статті розглянемо основні типи автоматичних вимикачів, їх конструкцію, технічні характеристики та особливості застосування.

Для чого потрібен автоматичний вимикач

Основне завдання автоматичного вимикача — миттєво розірвати електричний ланцюг у разі аварійного навантаження. Це дозволяє:

  • запобігти загорянню електропроводки;
  • захистити побутову або промислову техніку;
  • забезпечити безпечну експлуатацію електромережі.

Пристрій реагує на:

  • перевантаження — перевищення допустимої сили струму протягом тривалого часу;
  • коротке замикання (КЗ) — раптове з'єднання фазного проводу з нульовим або заземленням.

  • Типи автоматичних вимикачів

    Автомати поділяються на кілька категорій:

    1. За кількістю полюсів

    • Однополюсні — для однофазних мереж 220 В;
    • Двополюсні — захищають фазу і нуль, застосовуються на вводі в щит;
    • Триполюсні — для трифазних систем без нейтралі;
    • Чотириполюсні — для повноцінного захисту трифазної мережі з нейтраллю.

  • Як обрати по типу та характеристикам автоматичний вимикач

2. За характеристикою спрацювання (тип C, B, D)

  • Тип B — спрацьовує при струмі короткого замикання у 3–5 разів більшим від номінального. Підходить для домашнього використання;
  • Тип C — 5–10-кратне перевищення, підходить для більшості навантажень: бойлери, електроплити, кондиціонери;
  • Тип D — 10–20-кратне перевищення, для промислових установок і двигунів.

Будова автоматичного вимикача

Типовий автоматичний вимикач складається з наступних компонентів:

  • Корпус — з негорючого пластику;
  • Механізм спрацювання — електромагнітний і тепловий розчіплювачі;
  • Контактна група — рухомі та нерухомі контакти;
  • Дугагасна камера — гасить електричну дугу при розриві кола;
  • Механізм вмикання/вимикання — ручка або важіль.

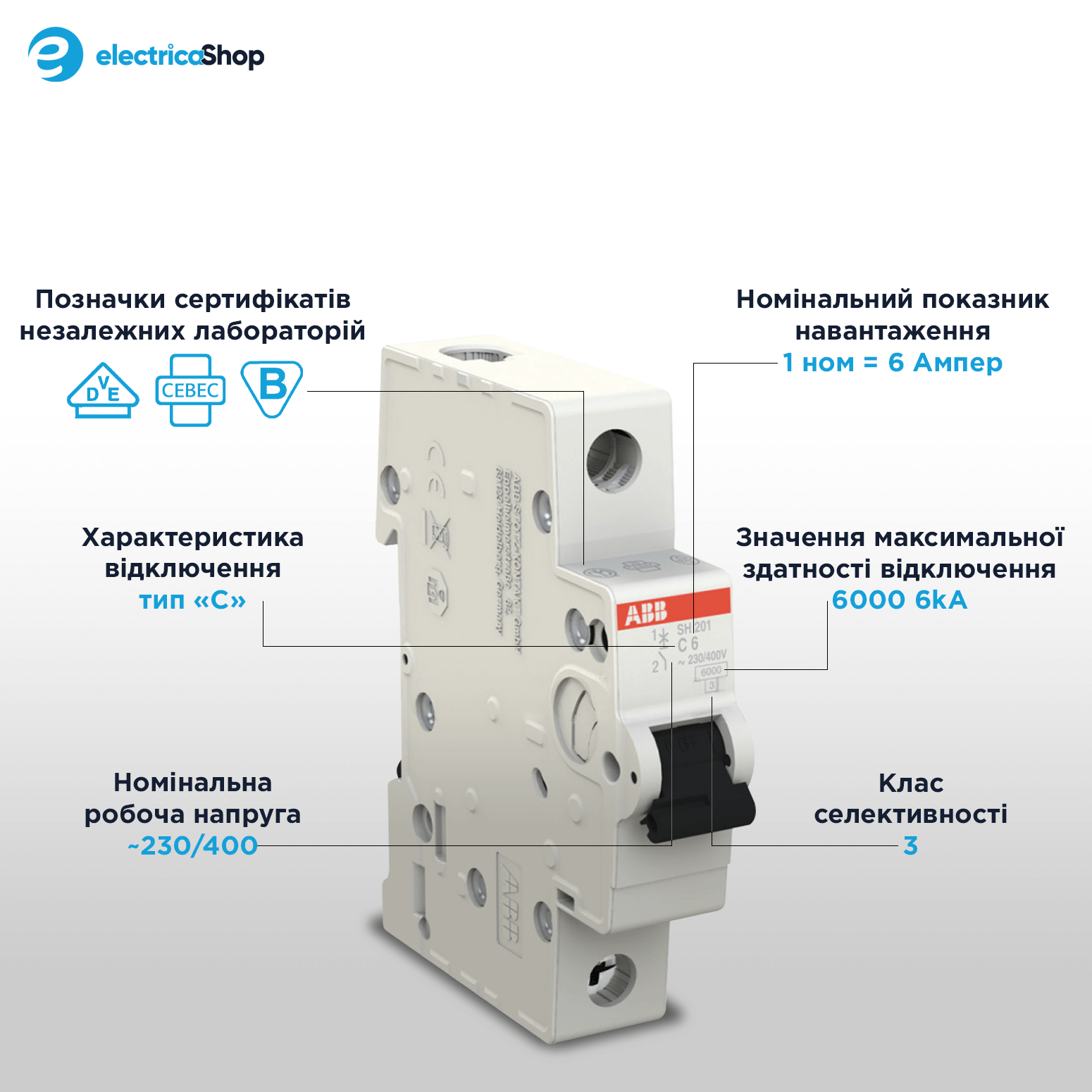

  • Основні характеристики автоматичних вимикачів

    • Номінальний струм (In) — значення струму, яке автомат може пропускати постійно;
    • Максимальна відключаюча здатність (Icu) — максимальний струм КЗ, який автомат витримає без пошкодження;
    • Кількість полюсів — визначає, скільки провідників одночасно розривається;
    • Тип кривої — залежить від навантаження та швидкості спрацювання.

  • Характеристики автоматических выключателей

Вибрати автоматичний вимикач можна на сторінці «Автоматичні вимикачі».

Де купити якісні автоматичні вимикачі

Інтернет-магазин «Електрика-Шоп» пропонує лише сертифіковану продукцію від перевірених брендів: Schneider Electric, Hager, ABB, Eaton та ін. В наявності автомати з різними характеристиками для побутових і промислових мереж.

Ви також можете прочитати інструкцію, як правильно підібрати автоматичний вимикач — у нас на сайті.

Висновок

Автоматичний вимикач — незамінний елемент сучасної електромережі. Його правильний вибір залежить від типу навантаження, мережі, характеристик проводки та технічних параметрів пристрою. Якщо у вас залишилися питання, звертайтеся — ми допоможемо підібрати надійний і безпечний автоматичний вимикач саме для вашого об’єкта.

Часті питання про сновні характеристики автоматичних вимикачів

  • Що таке автоматичний вимикач і для чого він потрібен?

    Автоматичний вимикач (або просто «автомат») — це пристрій, що захищає електричну мережу від перевантажень та короткого замикання. Він автоматично відключає подачу струму при аварійних ситуаціях, запобігаючи поломкам і пожежам.

  • Як правильно обрати автоматичний вимикач?

    При виборі важливо враховувати: тип мережі (однофазна або трифазна), перетин кабелю, матеріал провідника, рівень навантаження та характеристики спрацювання (типи B, C, D). Якщо складно підібрати — звертайтесь до наших спеціалістів за допомогою.

  • Чим відрізняються автоматичні вимикачі типів B, C і D?

    Тип B спрацьовує при незначному перевищенні струму (3–5×Iном) — підходить для житлових приміщень. Тип C — універсальний варіант (5–10×Iном), часто використовується в побуті та офісах. Тип D (10–20×Iном) застосовують для обладнання з високими пусковими струмами — двигуни, трансформатори тощо.

  • Який автомат підійде для захисту розеткової групи?

    Для більшості розеткових ліній з кабелем 2,5 мм² рекомендується автоматичний вимикач на 16 А з характеристикою C. Якщо кабель має менший перетин або навантаження інше — потрібен індивідуальний розрахунок.

  • Чи потрібно використовувати ПЗВ разом з автоматами?

    Так, ПЗВ доповнює функцію автомата — воно реагує на витік струму, захищаючи людей від ураження електричним струмом. Рекомендується ставити УЗО на вологі приміщення (ванна, кухня) або використовувати диференційні автомати.
