• Як підключити вимикач Gira: покроково

  Покрокова інструкція:

  1. Зачистіть кабель на 11 мм.
  2. Натисніть фіксатор, вставте кабель у клему, відпустіть фіксатор.
  3. Встановіть механізм у підрозетник і зафіксуйте гвинтами або лапками.
  4. Встановіть рамку і зафіксуйте клавішу.

  Важливо: Переконайтеся, що використовуєте потрібний механізм, який відповідає вашій схемі підключення.
  Обов'язково відключіть живлення! Зробіть це у щитку, відключивши потрібну групу або головний автомат. Перевірте відсутність напруги перед початком роботи.

•

Типові схеми підключення вимикачів Gira

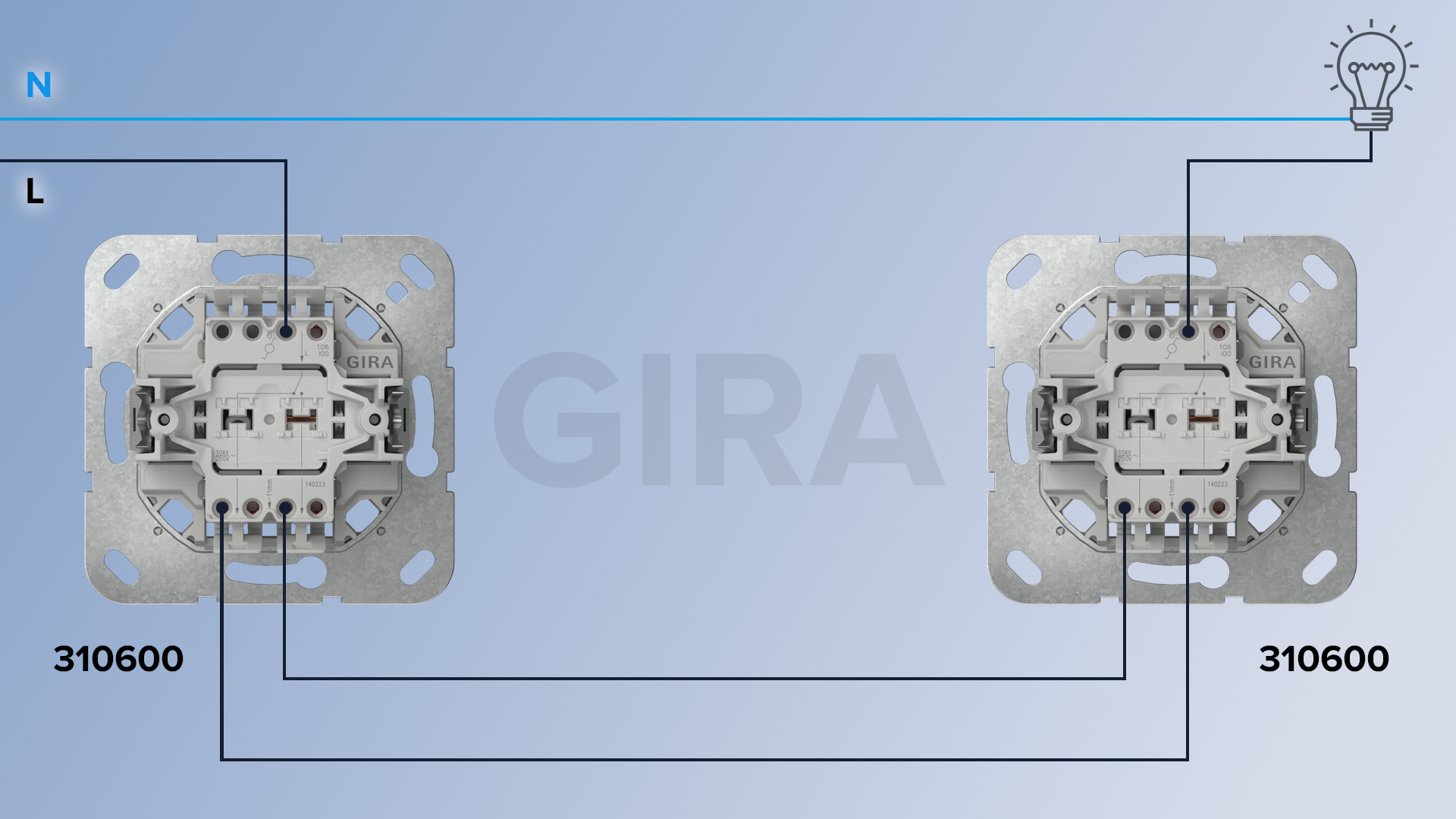

1. Прохідний вимикач (керування з двох точок)

Дозволяє вмикати/вимикати світло з двох місць — наприклад, на сходах або в спальні. Використовуються два універсальні перемикачі Gira.

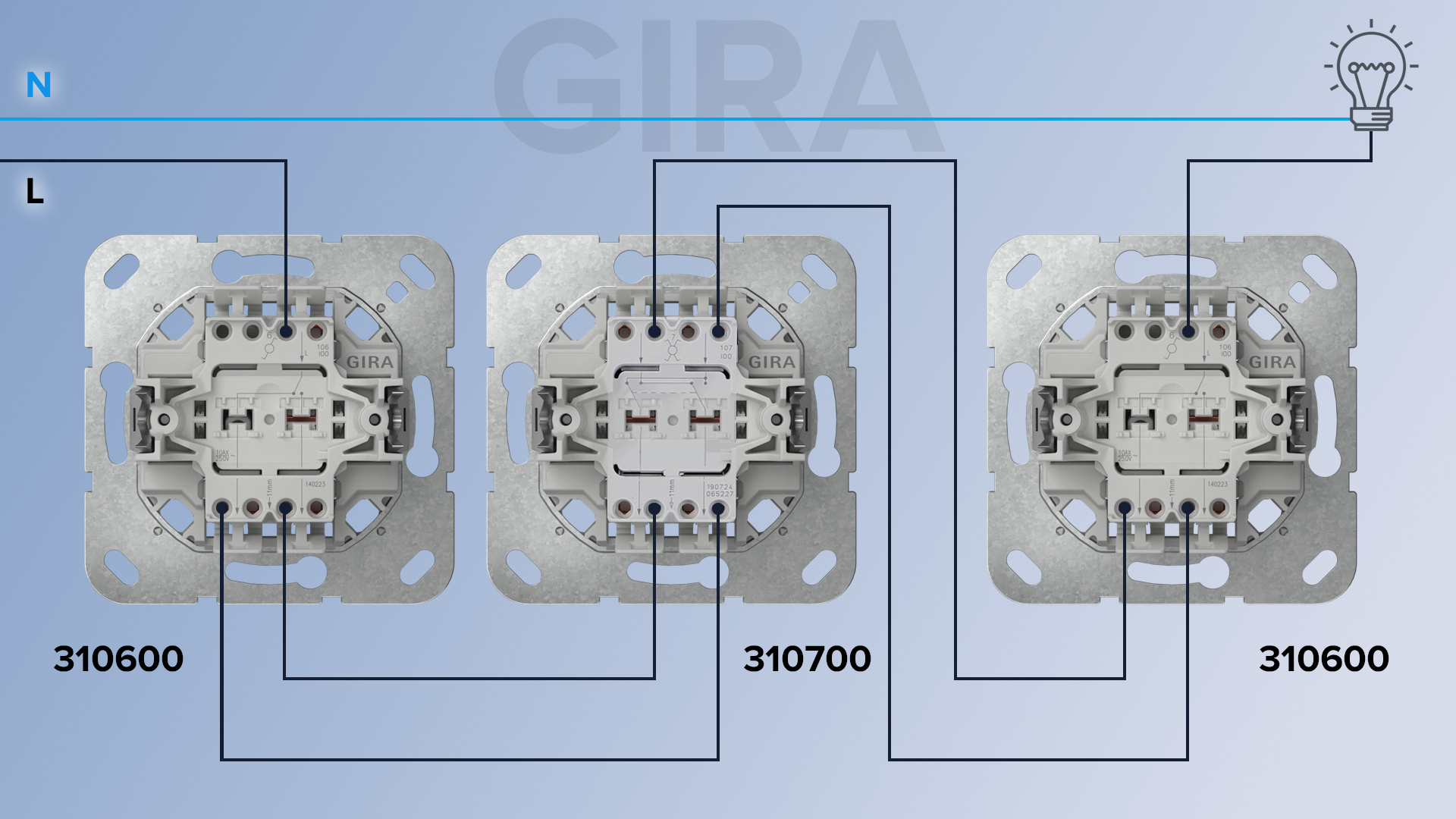

2. Перехресний вимикач (керування з трьох і більше точок)

Доповнює схему з двома перемикачами, якщо потрібно керувати світлом з трьох і більше місць. Додається перехресний вимикач Gira.

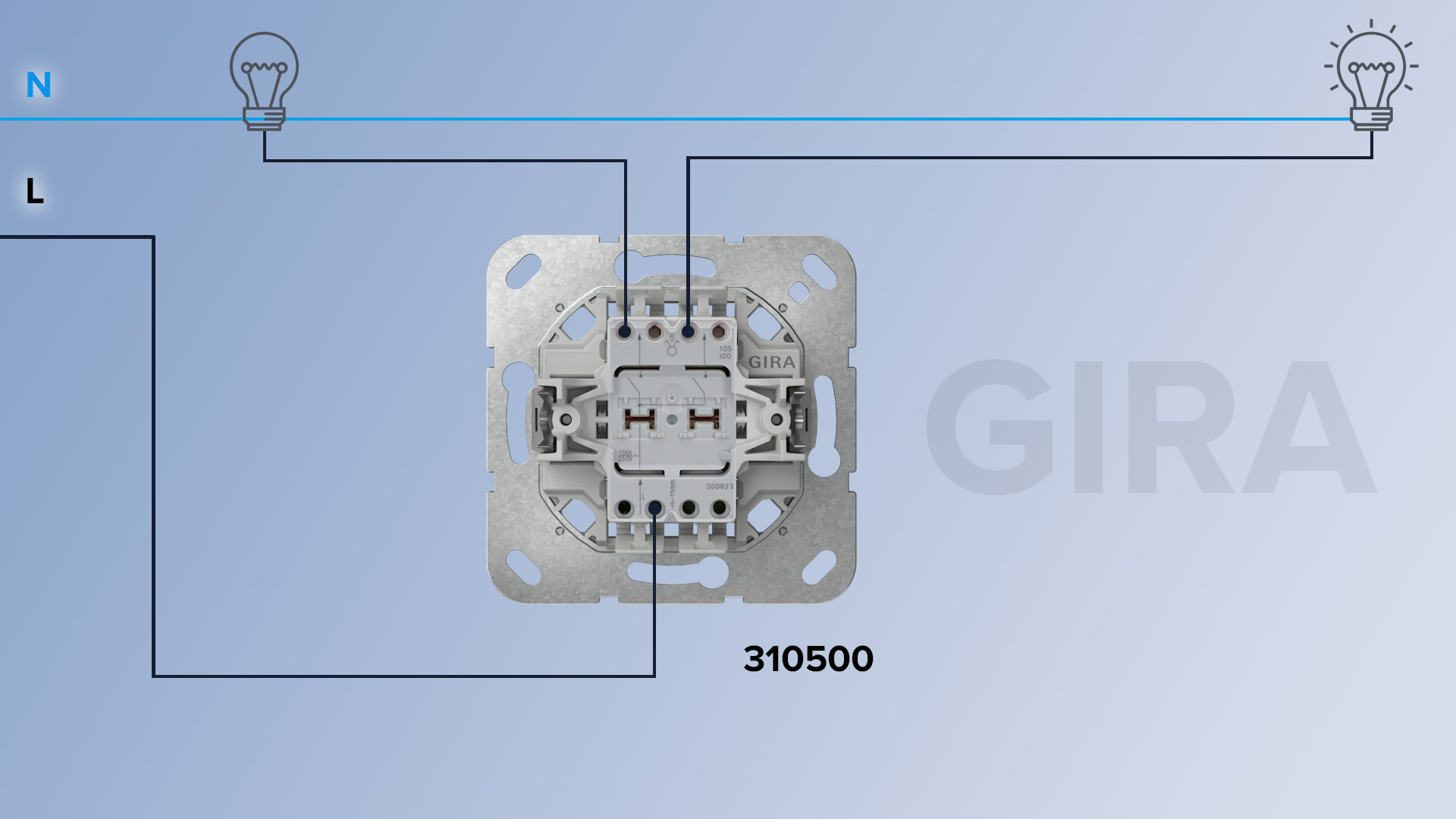

3. Послідовна схема (один вимикач — два світильники)

Керування двома джерелами світла за допомогою одного вимикача. Використовується механізм двоклавішного вимикача Gira (два незалежних контакти в одному корпусі).
