    • Код поставщика: D16
    • Производитель: ZUBR
    • Тип устройства: Реле контроля напряжения
    • Особенность: Цифровая индикация
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 16 А
    • Подключение: Клеммное
    • Сеть: 1 фазная
    • Нижняя граница отключения (Umin), V: 120
    • Верхняя граница отключения (Umах), V: 280
    • Диапазон времени задержки, сек.: 3 сек ÷ 600 сек
    • Номинальный ток коммутации, А: 16
    • Максимальная мощность, кВт: 3,6

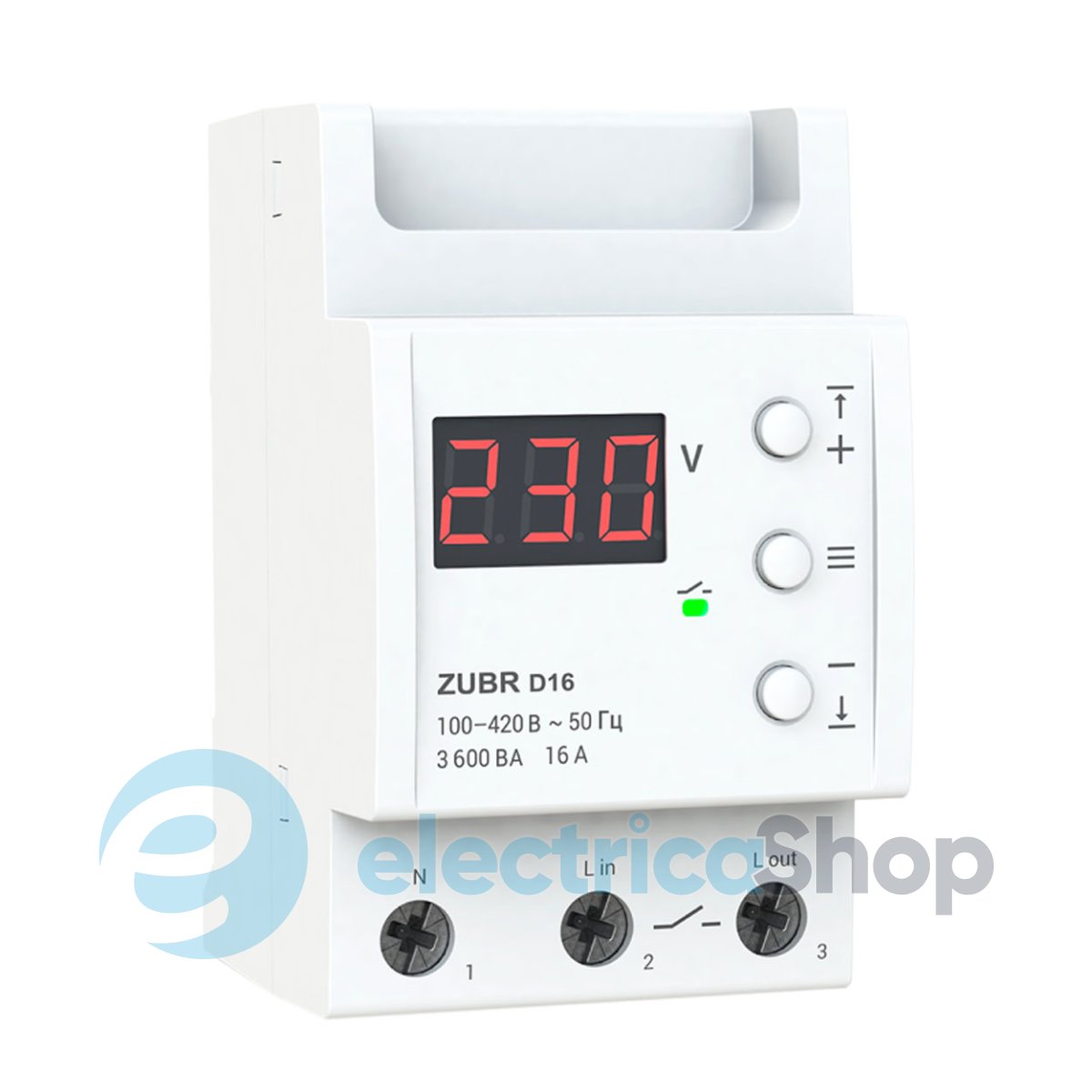

• Описание реле ZUBR D16

  Реле напряжения ZUBR D16 предназначены для защиты оборудования от чрезмерных колебаний напряжения в сети.
  Применяется в однофазных сетях переменного тока (230 В).
  При наступлении аварийной ситуации реле отключает нагрузку.
  Тип реле: Электромагнитное.
  Номинальное напряжение питания: 100–420 В.

  Основные характеристики реле

  • Тип монтажа: в щит на дин–рейку.
  • Тип сети: однофазная.
  • Диапазон регулировки выходного напряжения: 120–280 V.
  • Номинальный ток: 16 Ампер (3600 Вт).

  Особенности

  • Задержка включения до стабилизации напряжения.
  • Запоминание аварийного напряжения в энергонезависимой памяти.
  • Корпус из негорючего поликарбоната.

  Параметры настройки реле

  • Нижний предел напряжения: 120–210 В
  • Верхний предел напряжения: 220–280 В
  • Номинальная мощность нагрузки: 3 600 ВА (16А)
  • Время отключения нагрузки при снижении напряжения: не более 1,2 с
  • Время отключения нагрузки при превышении напряжения: 0,01–0,03 с
  • Номинальный ток нагрузки: 16 А (макс. 25 А в течение 10 мин.)
  • Время задержки включения нагрузки: 3–600 сек.

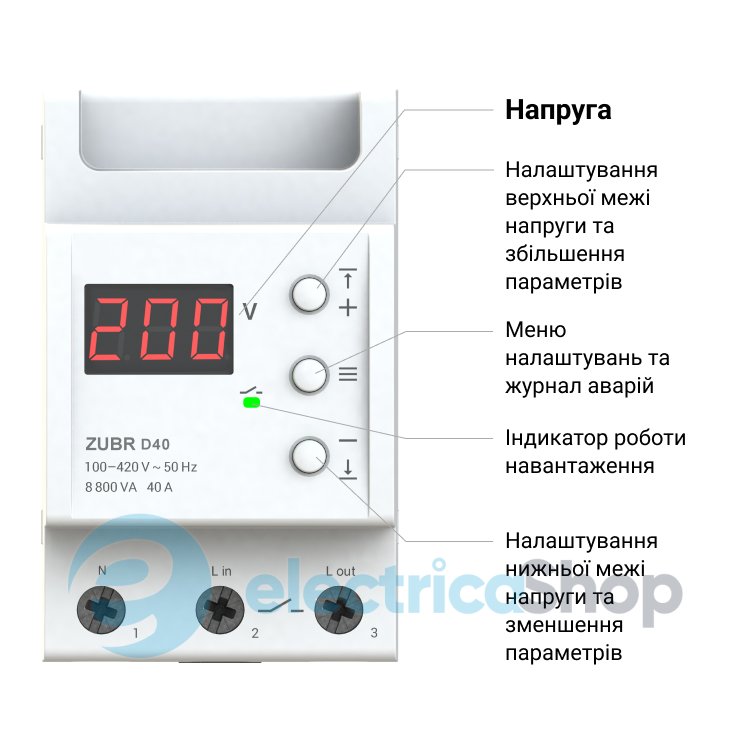

  Настройка реле ZUBR D16

  • Для перехода по меню используйте среднюю кнопку.
  • Для изменения параметров используйте кнопки «+» и «–». Первое нажатие на кнопки вызывает мигание параметра, следующее – изменение.
  • Через 5 секунд после последнего нажатия кнопок происходит возврат к индикации напряжения сети.

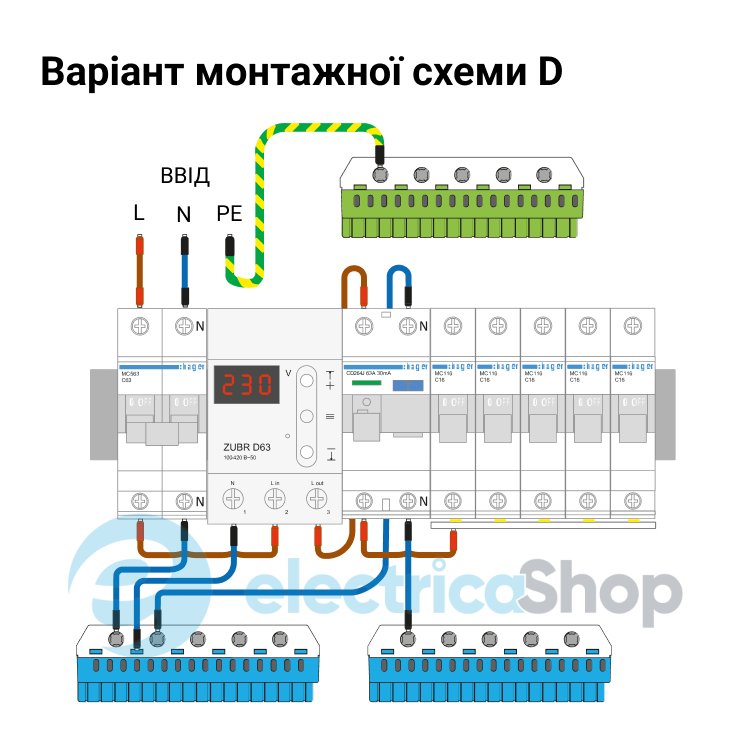

  Подключение к сети

  Схема вариант 1

  Упрощенная внутренняя схема реле и схема подключения.



  Схема вариант 2

  Схема подключения реле напряжения ZUBR D16 с автоматическим выключателем и УЗО.



  Схема вариант 3

  Схема подключения реле напряжения и модульного контактора с обмоткой 230V.



  Схема вариант 4

  Схема подключение реле напряжения и контактора с обмоткой 380V.



  Дополнительные характеристики

  • Потребление тока: не более 86 мА
  • Сечение провода: не более 16 мм²
  • Масса: 0,21 кг ±10%

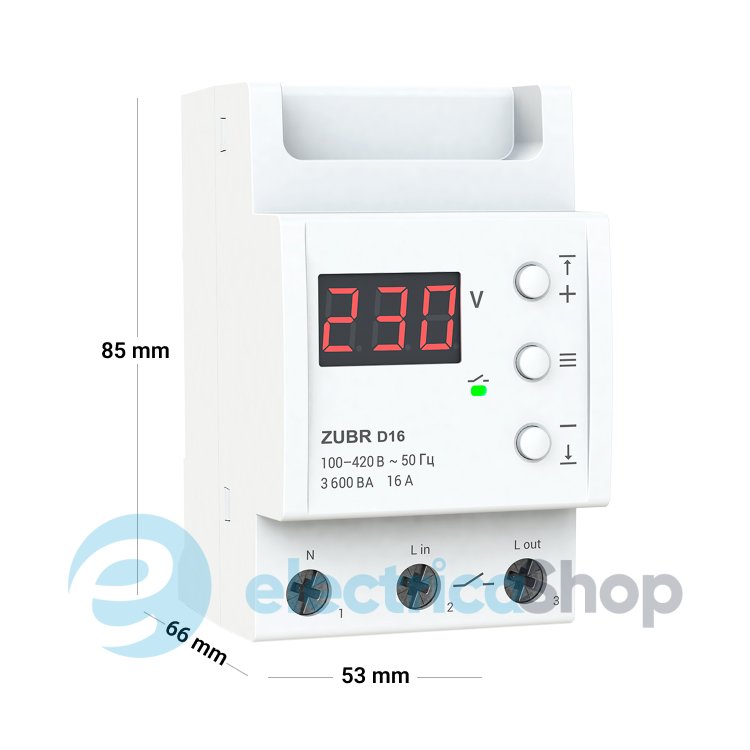

  • Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм
  • Количество коммутаций под нагрузкой, не менее: 100 000 циклов
  • Количество коммутаций без нагрузки, не менее: 1 000 000 циклов
  • Степень защиты: IP20

  Комплектация

  1. Реле Zubr D16
  2. Гарантийное свидетельство
  3. Гарантийный талон
  4. Технический паспорт
  5. Инструкция
  6. Упаковочная коробка

  Спецификации

  • Инструкция по установке и эксплуатации
    Загрузить(файл pdf, 651.09 Kb)

  Характеристики

  • Предложение: Standart
  • Тип устройства: Реле контроля напряжения
  • Номинальное напряжение линии, V: 230
  • Основные функции реле: Релейная (переключение), Контроль напряжения, Задержка срабатывания
  • Функциональность: Задержка включения, Индикация напряжения, Обрыв нейтрали
  • Особенность: Цифровая индикация
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 16 А
  • Типоразмер: Модульный на din-рейку
  • Подключение: Клеммное
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Диапазон времени задержки, сек.: 3 сек ÷ 600 сек
  • Номинальный ток коммутации, А: ? 16
  • Максимальная мощность, кВт: 3,6
  • Номинальное напряжение, V: 220, 230, 420
  • Контакт: 1НО
  • Гарантия: 5 лет
  • Сертификаты: Сертификация CE — европейское соответствие.
