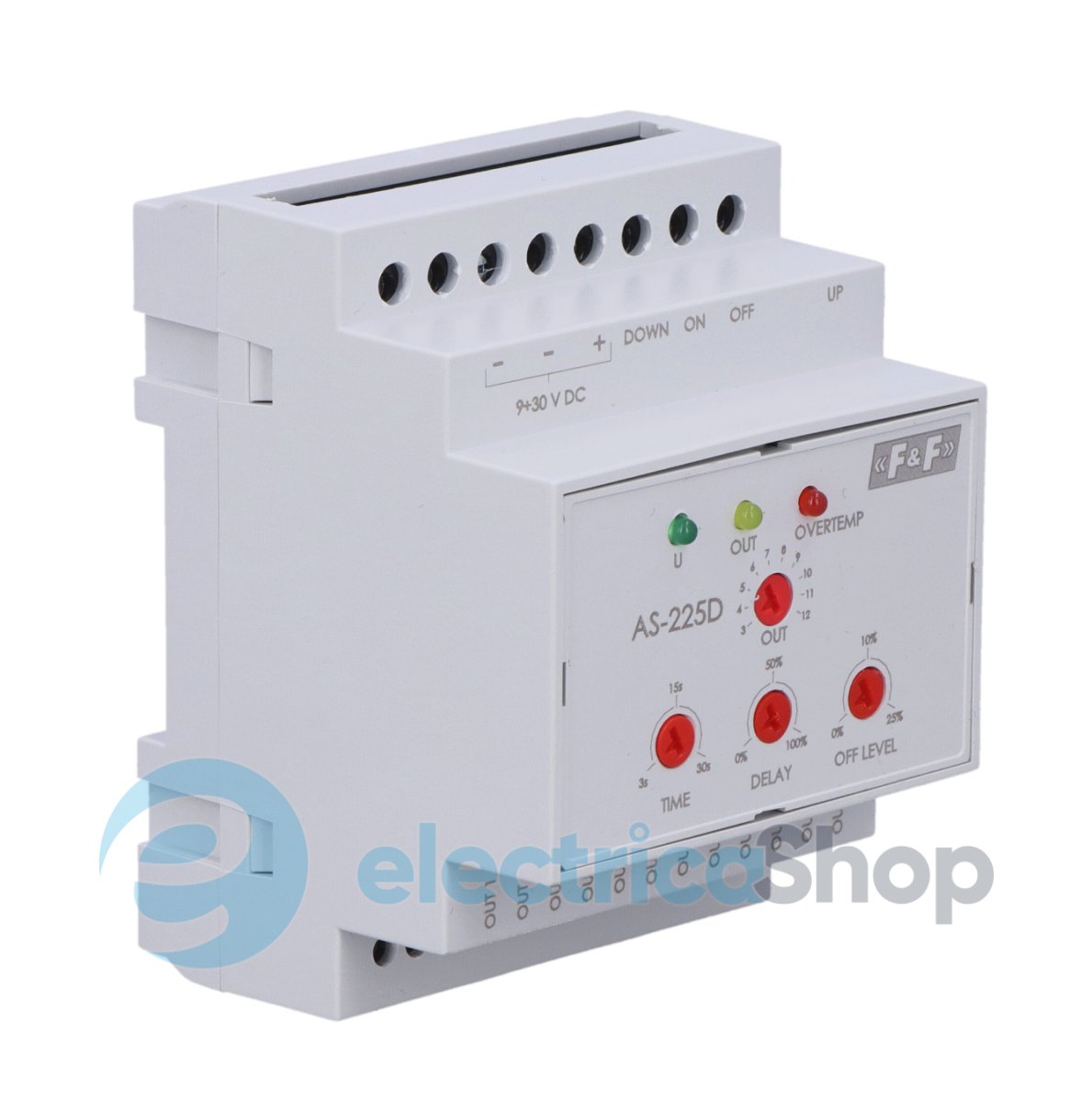

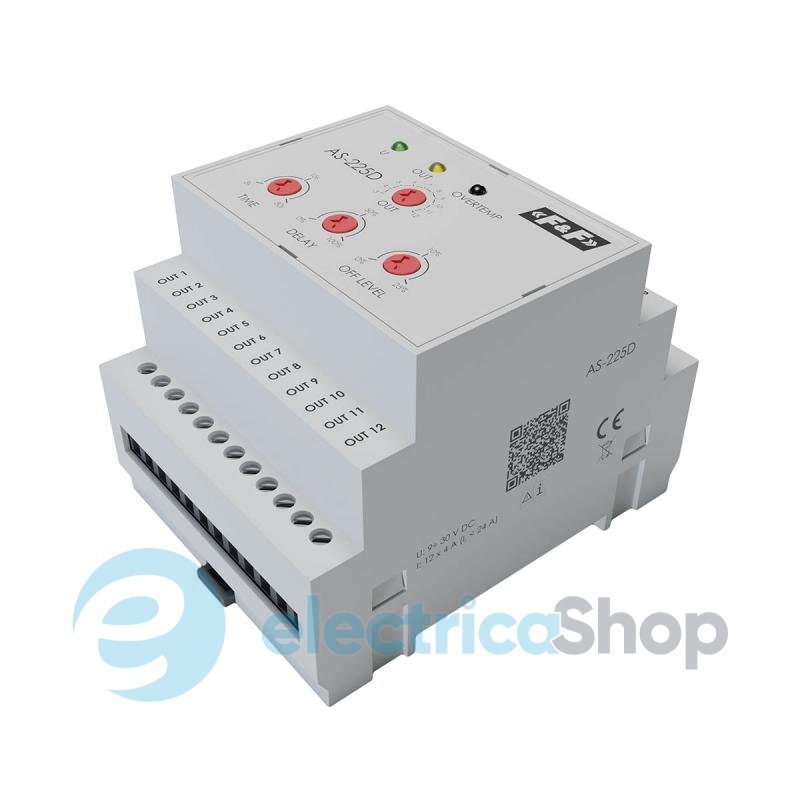

    Реле каскадное AS-225D F&F 12канал., DIN 9-30V DC/4А 3÷30сек. з функцией последовательного вкл.
    Реле каскадное AS-225D F&F 12канал., DIN 9-30V DC/4А 3÷30сек. з функцией последовательного вкл.
    Реле каскадное AS-225D F&F 12канал., DIN 9-30V DC/4А 3÷30сек. з функцией последовательного вкл.
    Реле каскадное AS-225D F&F 12канал., DIN 9-30V DC/4А 3÷30сек. з функцией последовательного вкл.
    Реле каскадное AS-225D F&F 12канал., DIN 9-30V DC/4А 3÷30сек. з функцией последовательного вкл.
    Реле каскадное AS-225D F&F 12канал., DIN 9-30V DC/4А 3÷30сек. з функцией последовательного вкл.

    • Учасник державної програми

      При сумме заказа свыше
      1000 грн. — СКИДКИ!!!       Доставим в любой
      уголок Украины       14 ДНЕЙ НА ОБМЕН 12 МЕСЯЦЕВ
      • гарантии от производителя
      Задать вопрос Написать отзыв
    • F&F
      • Сертификация CE — европейское соответствие.
      • 1 Н.О
      • DC (постоянный ток)
      В наличии 2-3 дня
      131821
      Последнее обновление наличия: 08.01.26 14:06
      8 шт— Отправим через 2-3 дня
      Предзаказ — срок поставки 4-6 недель
      Польща
      7 731,18грн 7 344,62грн
      • Код поставщика: AS-225D
      • Производитель: F&F
      • Функции: Функция диммирования, Плавная регулировка яркости
      • Тип устройства: Реле освещения лестниц
      • Особенность: 12 каналов, С термозащитой
      • Место установки / подключения: DIN-рейка
      • Номинальный ток коммутации: 4 А
      • Ток катушки управления: DC (постоянный ток)
      • Напряжение катушки управления (DC): 12, 24, 9, 30
      • Резервное питание: Нет
      • Положение контактов: 1 Н.О
      • Доп. контакты: Нет
      • Диапазон регулировки времени, сек.: 3÷30 сек
    • 12-канальный контроллер освещения.
    • Питание: 9÷30 В
    • Максимальная нагрузка (1 канал): 4 А.
    • С функцией последовательного переключения «КАСКАД»

    Реле AS-225D – это контроллер, предназначенный для построения системы управления лестничным освещением с последовательным каскадным переключением.

    Назначение

    Контроллер AS-225D предназначен для каскадного включения и выключения лестничного освещения с питанием 12÷24 В, с помощью которого можно добиться эффекта света, двигающегося за поднимающимся по лестнице человеком.

    Внимание! Работа каскада не прервется работой нового «каскада», только начнет работу следующего «каскада» в заданном направлении. Исключение здесь заключается в следующем замечании.

    Внимание!Если во время реализации «каскада» засветилась последняя точка освещения и одновременно AS-225D получит сигнал на вход (UP или DOWN), то прибор интерпретирует это как выход с лестницы первого лица и не запустит «каскад» в обратном направлении.

    Функции AS-225D

    • Управление каскадной, многоточечной системой освещения.
    • Возможность задать количество активных точек света (от 3 до 12).
    • Возможность последовательного подключения устройств для увеличения количества управляемых точек.
    • Дополнительные управляющие входы: постоянное включение света (например, при сборе).
    • Блокировка включения света (например, сигнал с датчика яркости).
    • Управление освещением с помощью различных блоков управления, включая импульсные выключатели, датчики движения, оптические барьеры и т.д.
    • Регулируемая функция «мягкий старт» - мягкая засветка и затухание освещения.
    • Функция «ночник» - возможность установить уровень яркости в выключенном состоянии, благодаря чему лестница никогда не будет полностью затемнена.
    • Монтаж на DIN-рейке.
    • Встроенная термозащита.

    Внимание! Функция «мягкого старта» требует использования источников освещения, подвергающихся регулировке яркости

    Сигнализация неисправности через индикатор OVERTEMP

    Состояние
    		Описание
    Выключена
    		Нормальная робота
    Мигание
    		Превышенная температура работы, уровень яркости ограничен до 1/2 от максимального
    Быстрое мигание
    		Превышенная температура работы, уровень яркости ограничен до 1/8 от максимального
    Постоянно включена
    		Длительное превышение температуры отключено освещение

    Внимание! При срабатывании термозащиты возврат к нормальной работе произойдет автоматически в момент, когда температура уменьшится до допустимого уровня.

    • Напряжение питания: 9÷30 В DC
    • Максимальный ток нагрузки AC-1: 4 А
    • Потребляемая мощность: 1 Вт / 4 Вт
    • Подключение: зажимы винтовые 2,5 мм2
    • Задержка включения: 3-30 сек.
    • Напряжение на выходе: 9÷30 В DC
    • Работа с выключателями с подсветкой: НЕТ
    • Антиблокировка: НЕТ
    • Размер: 4 модуля (52,5 мм)
    • Монтаж: на DIN-рейку 35 мм
    • Диапазон рабочих температур: -15 ÷ 50°C
    • Степень защиты: IP20
    • Гарантия: 24 месяца
    • Производитель: F&F
    • Страна производитель: Польша

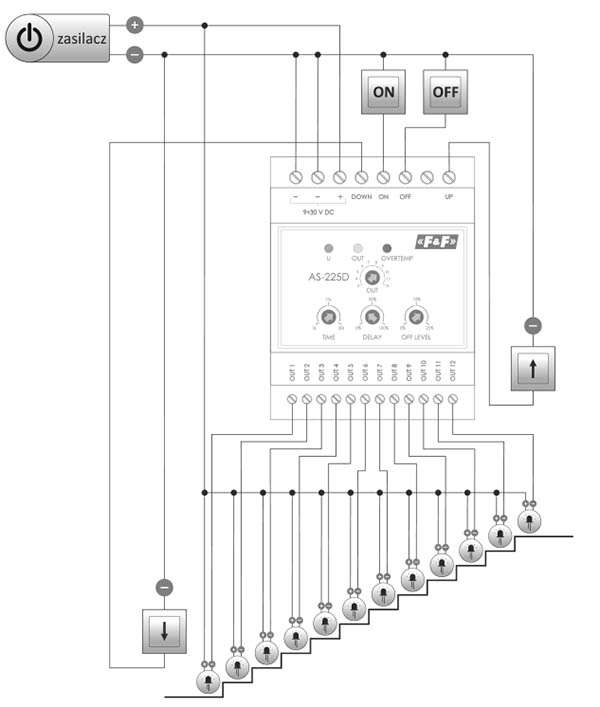

    Схема подключения

    Как подключить лестничное реле AS-225D к светильникам

    В случае, когда количество управляемых точек превышает 12, можно увеличить за счет использования нескольких AS-225D.
    Пример подключения приведен на схеме ниже:

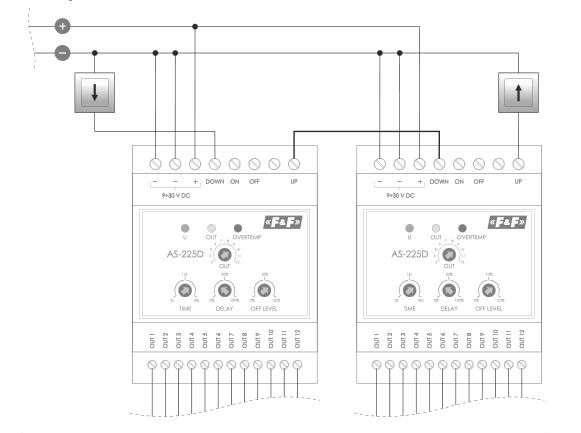

    Схема подключения нескольких реле AS-225D

    Как подключить несколько реле AS-225D к светильникам

    Характеристики

    • Предложение: Standart, Professional
    • Тип: Реле каскадное
    • Функции: Функция диммирования, Плавная регулировка яркости
    • Тип устройства: Реле освещения лестниц
    • Основные функции реле: Релейная (переключение), Задержка срабатывания
    • Функциональность: Задержка включения, Задержка отключения, Диммирование, Плавное выключение света
    • Особенность: 12 каналов, С термозащитой
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 4 А
    • Типоразмер: Модульный на din-рейку
    • Ток катушки управления: DC (постоянный ток)
    • Напряжение катушки управления (DC): 12, 24, 9, 30
    • Резервное питание: ? Нет
    • Положение контактов: 1 Н.О
    • Доп. контакты: Нет
    • Диапазон регулировки времени, сек.: 3÷30 сек
    • Гарантия: 2 года
    • Сертификаты: Сертификация CE — европейское соответствие.
