    Чехия
    3 752,30грн

    • Купить в 1 клик
    • Код поставщика: 808
    • Производитель: ELKO EP
    • Тип устройства: Реле контроля напряжения, Реле контроля фаз
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 16 А
    • Ток катушки управления: AC (переменный ток), DC (постоянный ток)
    • Напряжение катушки управления (AC): 24 V
    • Напряжение катушки управления (DC): 24
    • Резервное питание: Нет
    • Положение контактов: 2 ПК
    • Доп. контакты: Нет
    • Сеть: 3-х фазная
    • Нижняя граница отключения (Umin), V: % от номинального напряжения
    • Верхняя граница отключения (Umах), V: 480
    • Номинальный ток коммутации, А: 16
    • Особенности: Функция «ГИСТЕРЕЗИС»

• Реле HRN-43/24 24VAC/DC контролирует напряжение в 3-фазный цепях:

  • Напряжение в двух уровнях (повышенное напряжение и пониженное напряжение) в пределах 138-276 V (система 3x 400 V / 230 V) или 240-480 V (система 3x 400 V).
  • Ассиметрию фаз (может быть отключен).
  • Последовательность фаз.
  • Выпадение фаз.

  Функции

  • Настраиваемая функция ”ПАМЯТЬ”
  • Функция второго реле (независимо / параллельно).
  • Настройка задержки для устранения коротких выпадений напряжения и пиков независимо для каждого уровня.
  • HRN-43: (3x 400 V) для цепей (без нейтрали).
  • Гальванически изолированное питание AC/DC 24 V
  • Выходной контакт переключающий 2x 16 A / 250 V AC1
  • В исполнении 3-МОДУЛЬ, крепление на DIN рейку.

  Питание

  • Клеммы питания: A1 - A2
  • Напряжение питания: AC/DC 24 V / (AC 50 - 60 Гц)
  • Мощность максимальная: 5 VA / 2.5 W (AC 110 V, AC 230 V, AC 400 V), 2 VA / 1.4 W (AC/DC 24 V)
  • Допуск напряжения питания: -15 %; +10 %

  Замер

  • Система напряжения: 3x 400 V / 50 Hz
  • Клеммы замера: L1, L2, L3
  • Верхний уровень напряжения Umax: 240 - 480 V
  • Нижний уровень напряжения Umin: 35 - 99 % Umax
  • Максимальное постоянное напряжение: 3x 480 V
  • Гистерезис: избирательный 5% или 10% от настройка значения
  • Асимметрия: 5 - 20 %
  • Пиковая перегрузка <1мс: 600 V < 1 ms
  • Задержка времени t1: постоянная, макс. 200 мс
  • Задержка времени t2: настраиваемая, 0.1-10 с

  Выход

  • Количество контактов: 2x переключающий (AgNi)
  • Номинальный ток: 16 A / AC1
  • Замыкающая мощность: 4000 VA / AC1, 384 W / DC
  • Пиковый ток: 30 A / < 3 c
  • Замыкающее напряжение: 250 V AC1 / 24 V DC
  • Механическая жизненность: 3x10*7
  • Электрическая жизненность:0.7x10*5

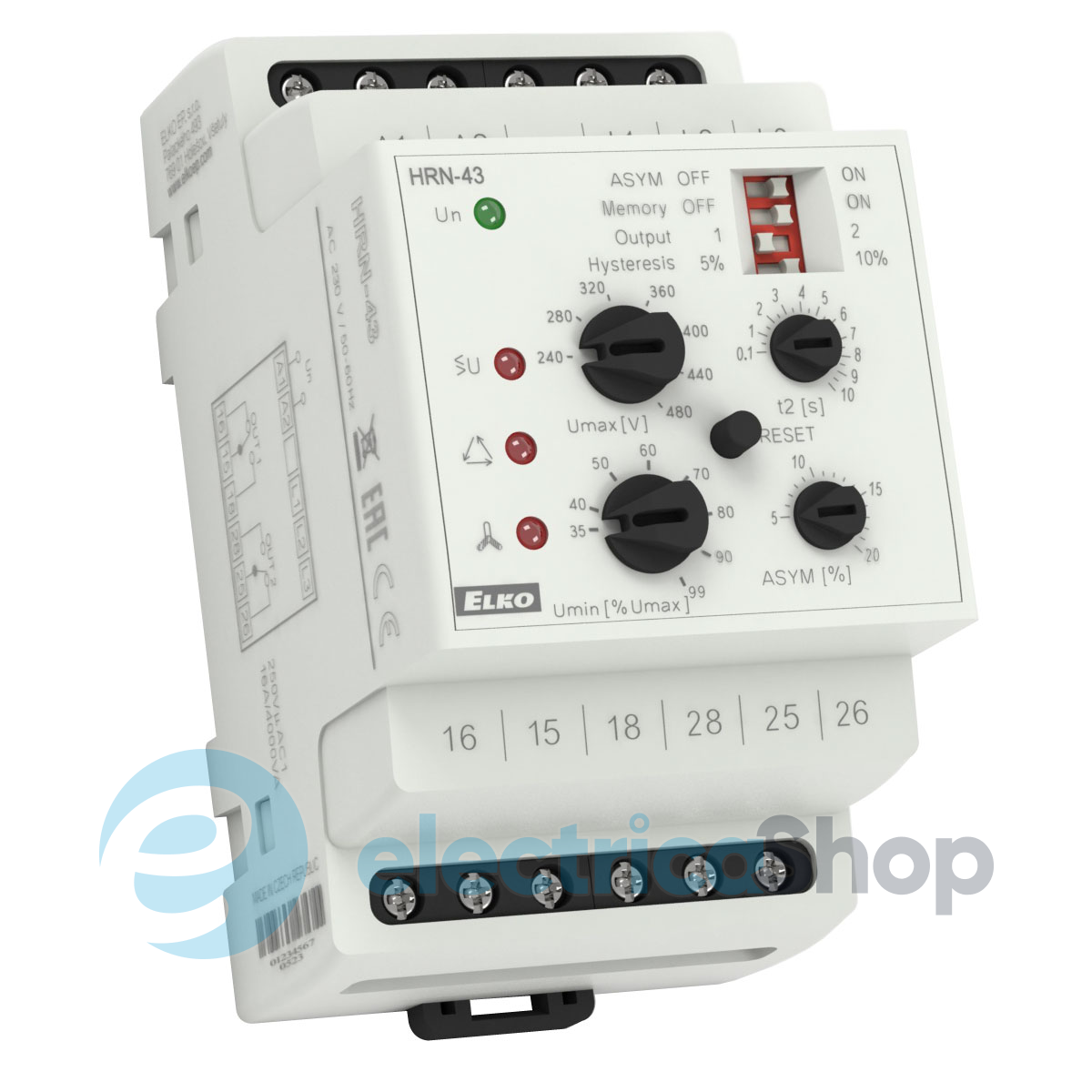

  Описание кнопок управления



  1. Клеммы подачи напряжения
  2. Индикация питания
  3. Индикация повышенного / пониженного напряжения ,сброса
  4. Индикация последовательности
  5. Индикация фазовой асимметрии
  6. Клеммы контролируемого
  7. Выбор контроля фазовой асимметрии
  8. Выбор функции ПАМЯТЬ - при включенной памяти индикация ошибки сохраняется до момента сброса к заводским настройкам посредство кнопки (когда произошло во время состояния OK).
  9. Функция реле 2 (1-работает параллельно, 2-работает самостоятельно).
  10. Гистерзис при переходе из ошибочного в нормальное состояние.
  11. Задержка времени Т2
  12. Настройка верхнего уровня-Umax
  13. Кнопка RESET
  14. Настройка асимметрии
  15. Настройка нижнего уровня - Umin
  16. Выводные контакты

  Схема



  Спецификации

  • Инструкция
    Загрузить(файл pdf, 416.93 Kb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Реле контроля напряжения, Реле контроля фаз
  • Основные функции реле: Релейная (переключение), Контроль напряжения, Задержка срабатывания, Контроль обрыва фаз
  • Функциональность: Контроль наличия фаз, Контроль последовательности фаз, Контроль перекоса фаз
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 16 А
  • Типоразмер: Модульный на din-рейку
  • Ток катушки управления: AC (переменный ток), DC (постоянный ток)
  • Напряжение катушки управления (AC): 24 V
  • Напряжение катушки управления (DC): 24
  • Резервное питание: ? Нет
  • Положение контактов: 2 ПК
  • Доп. контакты: Нет
  • Материал контакта: AgNi
  • Назначение: Промышленное, Для двигателя
  • Сеть: 3-х фазная
  • Нижняя граница отключения (Umin), V: % от номинального напряжения
  • Верхняя граница отключения (Umах), V: 480
  • Номинальный ток коммутации, А: ? 16
  • Номинальное напряжение, V: 24
  • Контакт: 2ПК
  • Вес, кг: 0,296
  • Гарантия: 1 год
  • Сертификаты: Сертификация CE — европейское соответствие.
