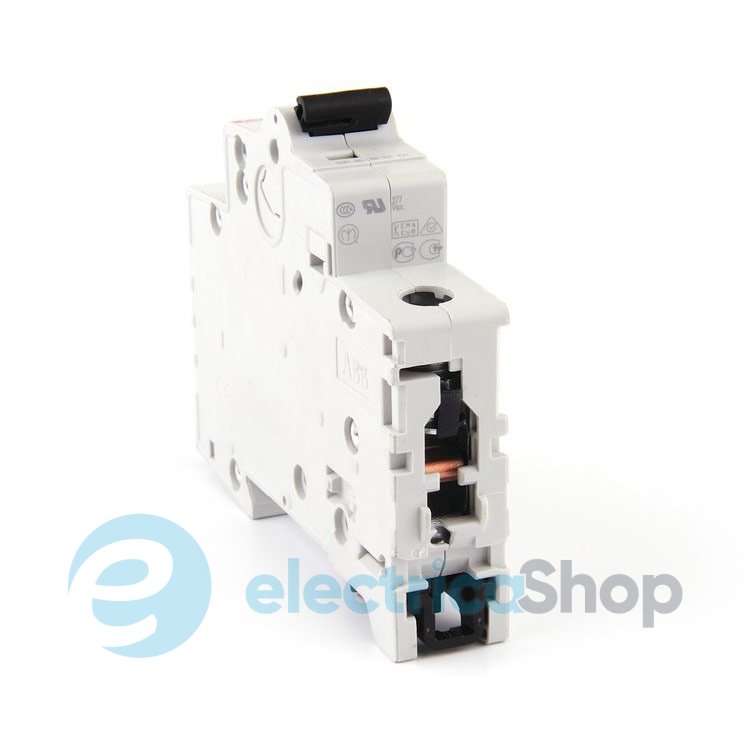

Описание автоматического выключателя Abb — S201 B50
Малогабаритный автоматический выключатель серии S200 предназначен для защиты от избыточного перегрева электрических проводов, кабелей, двигателей и т.д. в случае повышения силы тока при перегрузе, при коротком замыкании или при замыкании на землю. Эти выключатели обеспечивают ограничение силы тока мгновенным электромагнитным и инерционным тепловым расцепителями с фиксированными настройками.
Технические данные:
– Нормативные документы: IEC/EN 60 898, IEC/EN 60947, VDE 0641;
– Количество полюсов: 1;
– Номинальное рабочее напряжение: 230 В (переменного тока) и 60 В (постоянного тока);
– Max рабочее напряжение: 1,1Uн;
– Min рабочее напряжение: 12 В (переменного и постоянного тока);
– Номинальная частота: 50...60 Гц;
– Номинальный ток: 50 А;
– Характеристика отключения: «B»
– Номинальная устойчивость к току КЗ: 6 кА;
– Номинальный ток отсечки: 5...10 Iном;
– Подключение: проводник сечением 0,75...25 кв.мм;
– Монтажное расположение: на усмотрение электромонтажника (любое);
– Срок службы (механический): 20 000 срабатываний;
– Срок службы (при номинальной нагрузке): 10 000 срабатываний;
– Допустимая температура окружающей среды: - 25...+55 С;
– Степень защиты: IP 20;
Время срабатывания автоматического выключателя Abb — S201 B50:
– теплового расцепителя при I=1,13 Iн больше 1 часа
– теплового расцепителя при I=1,45 Iн меньше 1 часа
– эл.-магнитного расцепителя при I=5 Iн больше 0,1 сек
– эл.-магнитного расцепителя при I=10 Iн меньше 0,1 сек
Размеры:
– ширина 17,5 мм;
– высота 85 мм;
– глубина 68 мм;
Установка: на DIN-рейку с помощью пружинного фиксатора
Вес нетто: 0,125 кг;
Артикул: 2CDS251001R0505
Характеристики
- Предложение: Standart, Premium, Professional
- Серия: «System pro M compact®»
- Исполнение: Модульный
- Расцепитель: Тепловой
- Подключение: 1 — фаза
- Количество полюсов: 1
- Характеристика отключения: ? B
- Номинальный ток, А: 50
- Максимальный ток короткого замыкания: 6 kA
- Тип рабочего напряжения: AC/DC
- Рабочее напряжение, V: 230
- Возможность использования соединительной шины: Да
- Возможность монтажа дополнительных принадлежностей: Да
- Тип устройства: Автоматический выключатель
- Основные функции реле: Защита от токов короткого замыкания, Защита от тепловой перегрузки
- Место установки / подключения: DIN-рейка
- Сертификаты: Сертификация CE — европейское соответствие., Сертификация VDE, Сертификация CEBEC, Сертификация OVE, Сертификация NF
