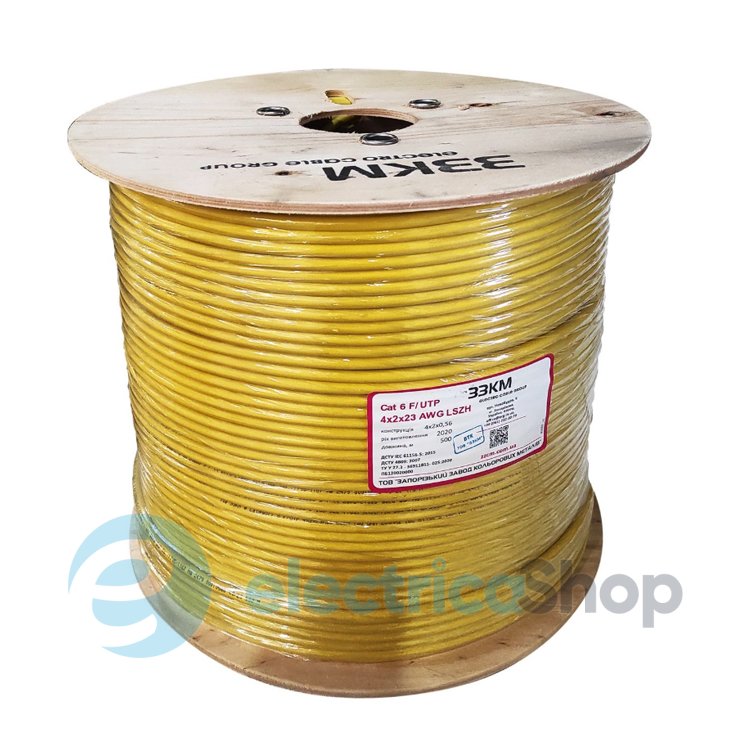

Компьютерный кабель марки Category 6 F/UTP 4х2х23 AWG производства Запорожского Завода Цветных Металлов (ЗЗЦМ) предназначен для структурированных кабельных сетей при одиночной прокладке внутри зданий, сооружений, аппаратуры, при эксплуатации на частотах до 250 МГц.

Количество жил: 8 (Витая пара 4x2x23AWG).
Категория: Cat 6
Экран: F/UTP (неэкранированный).
Внешняя оболочка: безгалогенный компаунд (LSZH).
Цвет: Желтый (RAL 1018).

Диаметр, мм: 6,0
Вес меди, кг/км: 18
Вес кабеля, кг/км: 39
Упаковка, м: 305

Конструкция

1. Токопроводящая жила: медная мягкая проволока 23 AWG
2. Изоляция: полиэтилен HDPE, маркировка изоляции цветная
3. Поперечный разделитель.
4. Экран: алюмополимерна лента. Под экраном проложен медный луженый контактный провод Ø 26 AWG.
5. Внешняя оболочка: LSZH – безгалогенный компаунд RAL 1018 желтый, 70°C

Эксплуатационные характеристики

Температура эксплуатации кабеля:

• При стационарной (неподвижной) прокладке: от -20° С до + 60° С
• При прокладке, монтаже и эксплуатационных изгибах: от 0° до + 50° С

Минимальный радиус изгиба:

• При стационарной (неподвижной) прокладке: 4 диаметра кабеля.
• При прокладке, монтаже и эксплуатационных изгибах: 8 диаметров кабеля.

Технические характеристики

• Растягивающим усилиям: макс. 100 Н
• Прочность на раздавливание: мин. 1000Н / 10см
• Сопротивление проводника: макс. 85 Ω / км
• Дисбаланс сопротивления: макс. 2%
• Сопротивление изоляции: мин. 5000 MΩ х м.
• Рабочая емкость: ном. 50 пФ / м
• Емкостная асимметрия пары заземления: 1600 пФ / км
• Пропускная способность по току: 67-69%
• Задержка распространения сигнала: макс. 537 нс / 100 м
• Испытательное напряжение: 1000 В
• Рабочее напряжение: макс. 72 В
