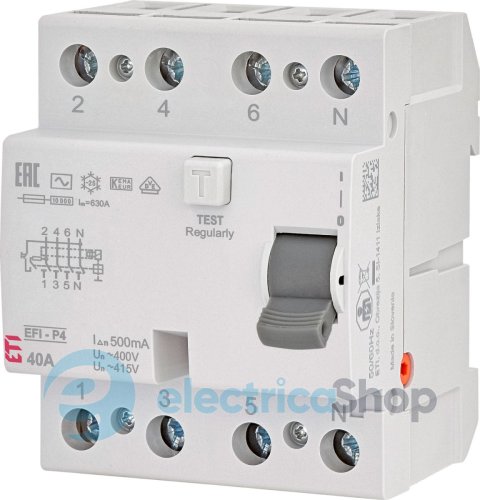

Дифференциальное реле (УЗО) 4р EFI-P4 40/0,5 тип AC (10kA), ETI 2061642

Тип — «AC»
ETI
Страна производства:
Словения
Код товара: 36773
1 353,34грн.
В наличии
Количество

Описание

Дифференциальное реле EFI применяется в целях защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям, которые могут оказаться под напряжением в результате повреждения изоляции; для защиты оборудования от возможного возникновения пожара.

Изделие применяется в сетях - TN-S, TN-C-S, TT и IT, где нейтральный и заземляющий проводники разделены. Реле типа АС чувствительно к переменному синусоидальному дифференциальному току утечки.

Серия EFI имеет понятную четкую маркировку изделия, что информирует о всех основных характеристиках устройства.

Технические характеристики

Тип: АС
Количество полюсов: 4
Номинальный условный ток замыкания: 10 кA
Номинальный ток: 40 А
Ток утечки: 500 мА
Номинальный дифференциальный ток: 0,5 А
Номинальная коммутационная способность: 630 А
Максимальное значение защитного предохранителя: 63 А gG
Номинальная частота: 50/60 Гц
Максимальный выдерживаемый ток: 400 А
Степень защиты: IP20
Рабочая температура: -25°С...+55°С
Индикация положения контактной группы: механическая "красный/зеленый"
Монтаж на DIN-рейку: 35 мм
Монтажное положение: произвольное

Артикул: 2061642

Монтаж

Устройство защитного отключения мoжно использовать в любой электросети, в кoтopoй защитный (PE) и рабочий (N) нyлeвой пpoвoдник нe объединены, в том чиcлe в ceти заземления типoв: TN-S, TN-C-S, TT, IT.
Устройство защитного отключения 2061642 предназначено для монтажа на DIN-peйкe типa EN60715 (EN50022) (paзмep 35 мм).

Выбор резервного предохранителя

Для дифференциального реле 2061642 с номинaльным током до 40A применяются пpeдoxpaнители (автоматические выключатели) c характеристикой gG номиналом 40A.

Эксплуатация реле

Условия для корректной работы дифференциального реле 2061642:

  • Фазные и нейтральный проводники должны проходить через дифреле.
  • Нейтральный (N) провод отходящей линии должен быть изолирован таким же образом, как фазные проводники.
    В противном случае высока вероятность ложного срабатывания устройства.
  • Сопротивление заземления не должно превышать обозначенной максимальной величины RF (RF max=UL/IΔN, где UL *- нaпpяжeниe пpикocновения).

Габаритные размеры УЗО EFI

Габаритные размеры реле EFI-P4 2061642

Схема подключения УЗО EFI

Схема подключения реле EFI-P4 2061642

Варианты использования дифференциального реле EFI 2061642 в случае аварийных ситуаций

Использование реле EFI-P4 2061642 в различных аварийных ситуациях

Преимущества УЗО 2061642:

  • Надежное крепление на шину ТН-35 (металлический фиксатор).
  • Идентификация состояния силовых контактов индикацией ON/OFF.
  • Возможность монтажа дополнительных аксессуаров.
  • Одновременное подключение проводников питания как сверху, так и снизу.
  • Информация о параметрах подключаемых проводников нанесена на корпус каждого изделия.
  • Кнопка ТЕСТ для контроля работоспособности механизма расцепителя.

Дифференциальное реле укомплектовано запатентованным двухступенчатым механизмом, что обеспечивает максимальную надежность работы.

Предложение: Standart
Серия: EFI-P4
Принцип работы: Электромеханический
Тип защиты: Дифреле ?
Подключение: 3 фазы + N
Количество полюсов: 4
Тип чувствительности УЗО ?: «AC» ?
Номинальный ток, А: 40
Ток утечки: 500 mA
Максимальный ток короткого замыкания: 10 kA
Тип монтажа: DIN-рейка
Возможность использования соединительной шины: Да
Возможность монтажа дополнительных принадлежностей: Да
Размер на din-рейке ?: 4 модуля ?
Особенности: Температура эксплуатации до -25°С

Спецификации

Дифференциальное реле (УЗО) 4р EFI-P4 40/0,5 тип AC (10kA), ETI 2061642
