    Уточняйте наличие и сроки

    36238
    Последнее обновление наличия: 03.10.25 17:42
    Под заказ — Недоступно. Смотрите актуальные серии.
    Китай
    Уточняйте цену
    • Код поставщика: YZN10-016-K03
    • Производитель: UEK
    • Количество точек подсоединения: 2
    • Количество рядов: 1
    • Количество полюсов: 1
    • Номинальный пропускной ток, А: 85
    • Номинальное сечение, мм²: 16
    • Минимальное сечение, мм²: 2.5
    • Тип зажима: Винтовой

• Другие товары той же серии

  • Быстрый просмотр

    Заглушка для ЗНИ-16мм² (JXB100A) серый UEK, YZN10D-ZGL-016-K03

    36214

    6,00грн
  • Быстрый просмотр

    Заглушка для ЗНИ-16мм² (JXB100A) синий UEK, YZN10D-ZGL-016-K07

    36213

    0,00грн
  • Быстрый просмотр

    Зажим наборный ЗНИ-16мм² (JXB100) синий UEK, YZN10-016-K07

    36226

    0,00грн
  • Быстрый просмотр

    Зажим наборный ЗНИ-16 PEN 16мм² (JXB-земля) UEK, YZN20-016-K52

    36227

    0,00грн
  Все товары

• Описание

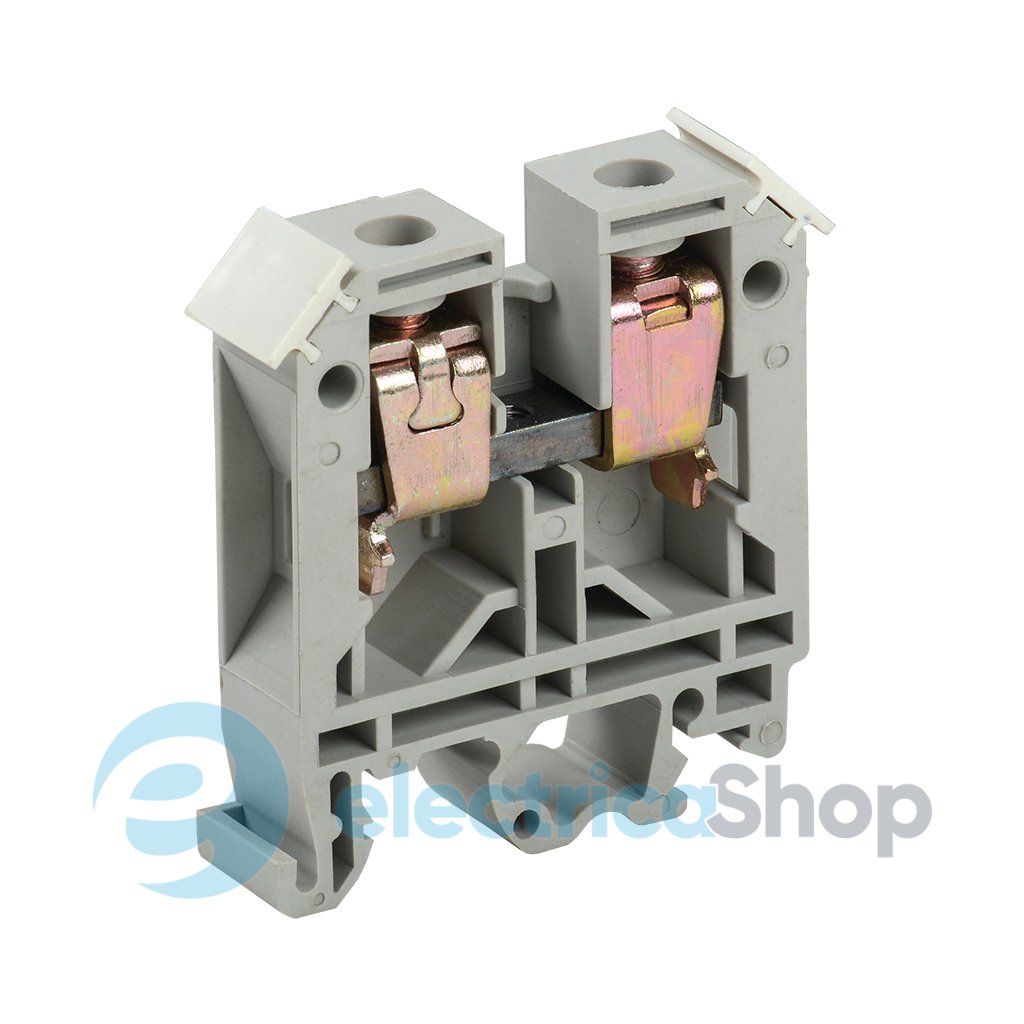

  Зажимный набор от UEK служит для безопасного подключения фазных, нулевых и защитных (земля) проводников различного сечения.

  Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ.

  Технические характеристики

  Сечение одножильного жёсткого провода: 2,5...25 мм².
  Сечение многожильного гибкого провода: 4...16 мм².
  Номинальный ток In: 85 А.
  Номинальное рабочее напряжение: 600 В.
  Тип электрического соединения: Винтовое соединение.
  Тип электрического соединения 2: Винтовое соединение.
  Место соединения: Сбоку (поперечное).
  Количество полюсов: 1.
  Количество зажимных клемм на 1 полюс: 2.
  Тип монтажа: DIN-рейка (стандарт) 35 мм.
  Рабочая температура: -40...+80 °C.
  Класс негорючести изоляции материала UL94: V0.
  Длина: 48,0 мм.
  Цвет: Серый.
  Номинальное рабочее напряжение переменного тока Ue: 600 В.
  Номинальное рабочее напряжение постоянного тока Ue: 440 В.
  Номинальная частота: 50 Гц.
  Номинальное напряжение изоляции Ui: 660 В.
  Максимальное поперечное сечение проводника: 16 мм².
  Материал зажима: Латунь.
  Материал корпуса: Полиамид.
  Климатическое исполнение: УХЛ3.
  Степень защиты : IP20.
  Ширина: 12,0 мм.
  Высота: 58,0 мм.
  Номинальная способность к присоединению: 6...16 мм².
  Модель или исполнение: Фазная

  Артикул: YZN10-016-K03

  Габаритные размеры зажимного набора ЗНИ JXB100



  Преимущества изделия:

  • Выполнена из цветного огнестойкого полиамида: серого (фаза).
  • Выполнена из цветного негорючего полиамида.

  Спецификации

  • Руководство по эксплуатации клемм ЗНИ (ИЕК)
    Загрузить(файл pdf, 1.91 Mb)
  • Руководство по эксплуатации клемм ЗНИ (ИЕК)

    • Назначение и область применения
    • Основные технические параметры
    • Комплектность
    • Правила и условия безопасного и эффективного использования
    • Условия транспортирования, хранения и утилизации
    • Гарантийные обязательства
    Загрузить(файл pdf, 1.91 Mb)

  Характеристики

  • Предложение: Standart
  • Оборудование: Клемма DIN, Соединители, Зажим наборный
  • Особенности: Клемма фазная - «L», Полиамид, Изолированная
  • Посадочное место: DIN-рейка NS 35
  • Герметичность: IP20
  • Количество точек подсоединения: 2
  • Количество рядов: 1
  • Количество полюсов: 1
  • Количество входов, на полюс: 1
  • Количество выходов, на полюс: 1
  • Номинальный пропускной ток, А: 85
  • Номинальное сечение, мм²: 16
  • Минимальное сечение, мм²: 2.5
  • Максимальное сечение, мм²: 25
  • Цвет: Серый
  • Тип зажима: Винтовой
