    Уточняйте наличие и сроки

    35751
    Последнее обновление наличия: 14.10.25 17:20
    Под заказ — Недоступно. Смотрите актуальные серии.
    Китай
    Уточняйте цену
    • Код поставщика: ORL-02-ACDC24-240V
    • Производитель: UEK

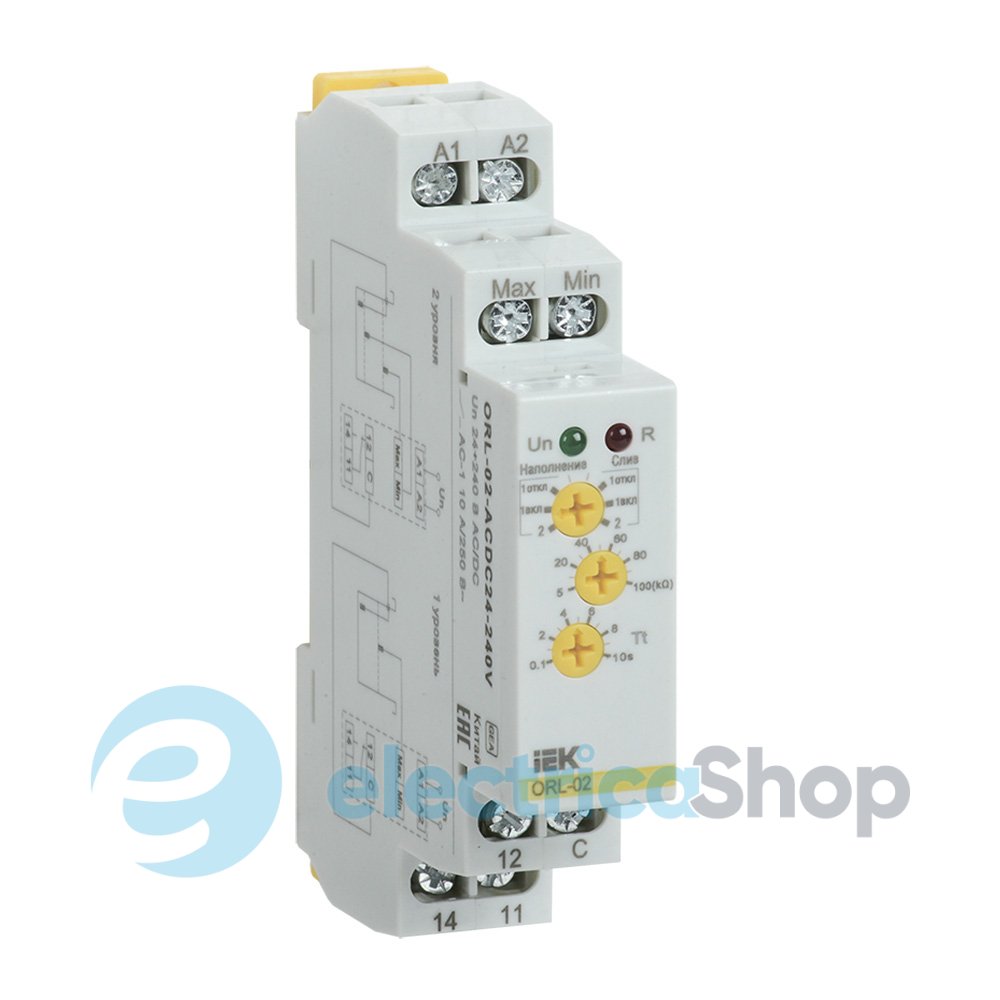

    • Тип устройства: Реле контроля уровня жидкости
    • Особенность: Без датчика
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 10 А
    • Ток катушки управления: AC (переменный ток), DC (постоянный ток)
    • Напряжение катушки управления (AC): 24 V, 28 V, 36 V, 42 V, 48 V, 60 V, 100 V, 110 V, 115 V, 120 V, 125 V, 130 V, 220 V, 230 V, 240 V
    • Напряжение катушки управления (DC): 24, 100, 110, 115, 120, 125, 130, 220, 230, 240, 28, 36, 42, 48, 60
    • Резервное питание: Нет
    • Положение контактов: 1 Н.О

• Предназначено для контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса. Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Датчики в комплект поставки не входят.
  – Два контролируемых уровня.
  – Датчики в комплект поставки не входят.

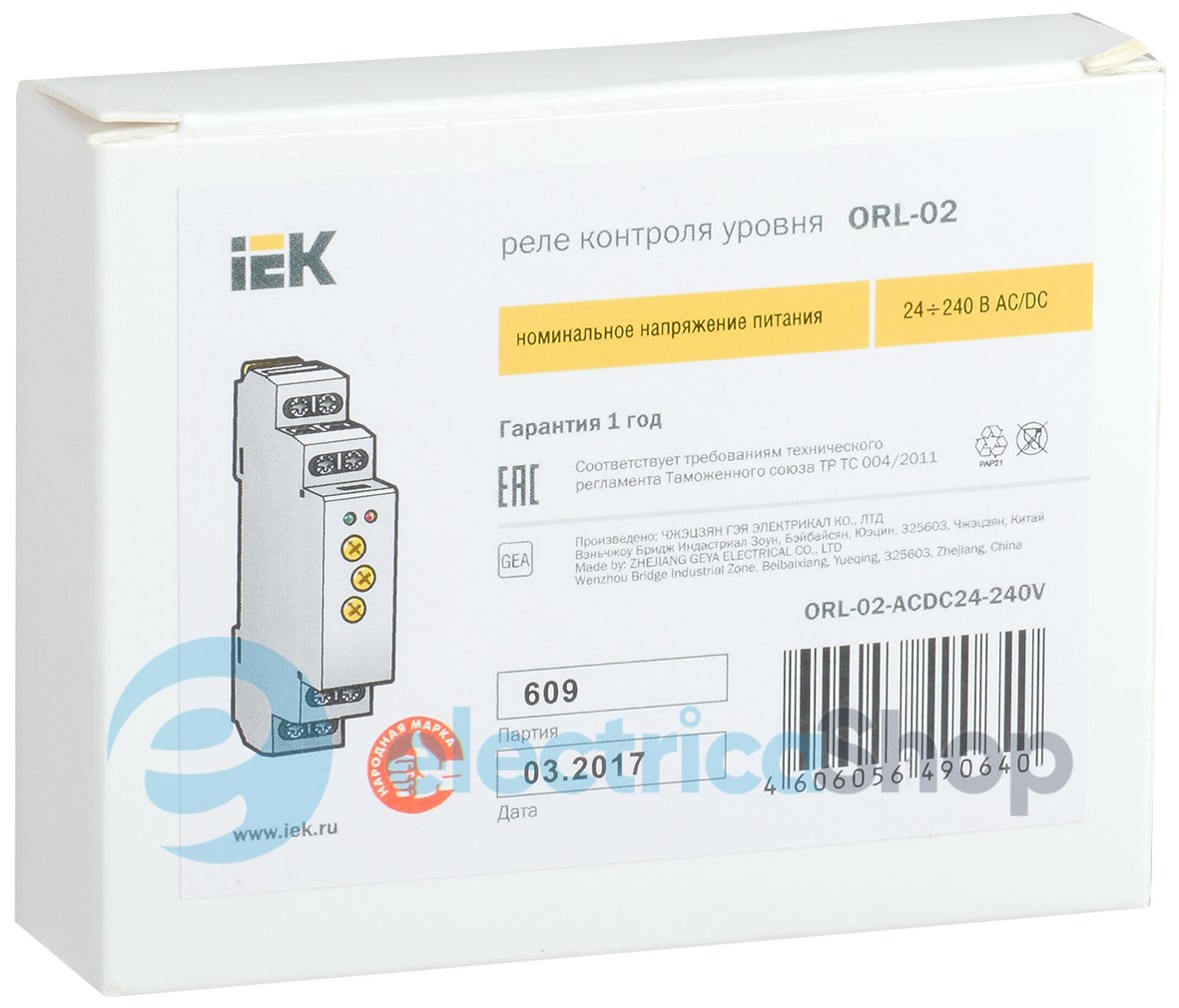

  – Тип: Реле наполн/дренаж ORL 24-240 В AC/DC UEK
  – Тип подключения: Винтовое соединение
  – Номинальное напряжение питания цепи управления Us DC 50 Гц: 24 В
  – Номинальное напряжение питания цепи управления Us AC 50 Гц: 240 В
  – Тип напряжения управления: Перемен./постоян. (AC/DC)
  – Мин задержка на включение: 1.5 с
  – Максимальная задержка на включение: 1.5 с
  – Принцип измерения: Прочее
  – Ширина: 18 мм
  – Высота: 90 мм
  – Глубина: 64 мм
  – Материал: пластик

  Общее описание

  Благодаря реле, можно дистанционно управлять электрическими цепями в однофазных электрических сетях постоянного или переменного тока. А также, регулировать диапазоны срабатывания по каждой контактной группе. Обладает широким диапазоном регулировок.

  Рекомендуется соблюдать условия хранения реле, для увеличения срока его службы: хранить от воздействия климатических факторов в упаковке производителя, в помещениях с естественной вентиляцией при температуре окружающего воздуха от-35° до +75°. При хранении не допускается конденсация влаги и обледенение.

  Монтаж осуществляется на Т-образную направляющую ТН-35 по ГОСТ IEC 60715 в электрощиты от поражения электрическим током не ниже I.

  Артикул: ORL-02-ACDC24-240V

  Монтажная схема соединений



  Преимущества:

  • Реализация схем работы дренажных и напорных насосов и систем контроля уровня жидкости с помощью одного реле.
  • Монтаж на стандартную 35мм DIN-рейку.

  Спецификации

  • Руководство по эксплуатации реле контроля уровня жидкости IEK
    Загрузить(файл pdf, 1.94 Mb)

  Характеристики

  • Предложение: Ekonom
  • Тип устройства: Реле контроля уровня жидкости
  • Основные функции реле: Релейная (переключение), Задержка срабатывания
  • Функциональность: Задержка включения
  • Особенность: Без датчика
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 10 А
  • Типоразмер: Модульный на din-рейку
  • Ток катушки управления: AC (переменный ток), DC (постоянный ток)
  • Напряжение катушки управления (AC): 24 V, 28 V, 36 V, 42 V, 48 V, 60 V, 100 V, 110 V, 115 V, 120 V, 125 V, 130 V, 220 V, 230 V, 240 V
  • Напряжение катушки управления (DC): 24, 100, 110, 115, 120, 125, 130, 220, 230, 240, 28, 36, 42, 48, 60
  • Резервное питание: ? Нет
  • Положение контактов: 1 Н.О
  • Диапазон регулируемого сопротивления, кОм: 5-100
