Описание стабилизатора ГЕРЦ v3.0
ГЕРЦ v3.0 от Элекс – высокоточный стабилизатор напряжения вольтодобавочного типа, состоящий из регулирующего автотрансформатора, мощных электронных ключей (тиристор), контроллера напряжения и токовой защитой от превышения потребляемого тока нагрузкой.
Ключи – дискретные тиристоры – лучшее решение для быстроты надежного переключения трансформаторов, они выдерживают очень высокие импульсные токи и короткие замыкания.
Управлением ключами занимается один ARM-микроконтроллер, индикация и аварийные режимы построены на другом. Это дает высокую скорость обработки данных и помехоустойчивость.
Трансформатор ГЕРЦ v3.0 – тороидальный с алюминиевой обмоткой – оптимальные массогабаритные характеристики, отсутствие внешнего магнитного поля и бесшумная работа – подобные трансформаторы используются в высококачественных усилителях звука.
Особенности данного стабилизатора:
- высочайшая точность стабилизации (±1%);

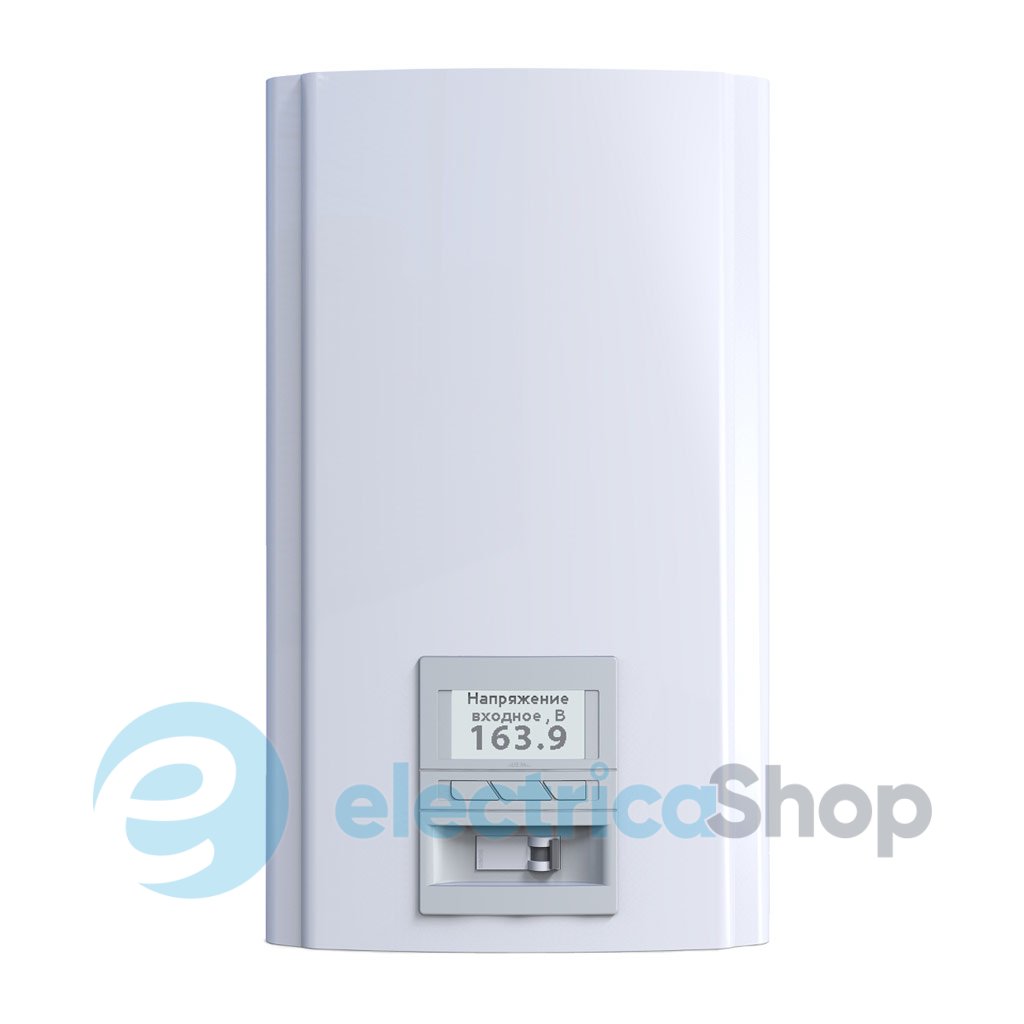

- информативный ЖК-дисплей с возможностью одновременного отображения значения входного, выходного напряжения и степени загрузки стабилизатора;
- наличие памяти событий (аварии, отключения, перегрузки, превышение температуры);
- построение суточных графиков напряжений в сети и суточных графиков загрузки стабилизатора;
- двойная фильтрация высокочастотных помех — дроссели на входе и выходе стабилизатора;
- функция реле напряжения — при превышении заданного значения опасного напряжения стабилизатор автоматически отключает нагрузку и включает ее обратно при возвращении значений напряжения в рабочий диапазон (60-285В);
- экранное меню с возможностью выбора языка отображения Русский/English/Українська;
- ручная установка выходного напряжения в диапазоне 200-230В;
- возможность установки нижнего порога отключения стабилизатора в диапазоне 60-135В.
Характеристики товара:
- Номинальный ток, А – 50;
- Номинальная мощность, кВА/кВт – 11;
- Количество ступеней стабилизации – 16;
- Тип ключа – тиристор;
- КПД стабилизатора, не ниже, % – 98;
- Потребляемая активная мощность на холостом ходу, не более, Вт – 20;
- Номинальное выходное напряжение, В – 220;
- Диапазон стабилизации в рамках заявленной точности поддержания выходного напряжения, В – 150 – 260;
- Диапазон стабилизации при предельном выходном напряжении в соответствии ГОСТ 13109, В – 135 – 275;
- Диапазон работы, В – 100 – 280;
- Точность поддержания выходного напряжения в диапазоне стабилизации, % – 2.3;
- Время реакции на изменение входного напряжения, мс – 20;
- Частота питающей сети, Гц – 45 – 65;
- Измерение входного тока и полной мощности – да;
- Ограничение токов КЗ и перегрузки – Входной автоматический выключатель с В-характеристикой электромагнитной защиты;
- Индикация – 1 графический ЖК-индикатор;
- Электронный байпас – есть;
- Микроконтроллерное управление – есть;
- Анализатор сети и состояния стабилизатора – есть;

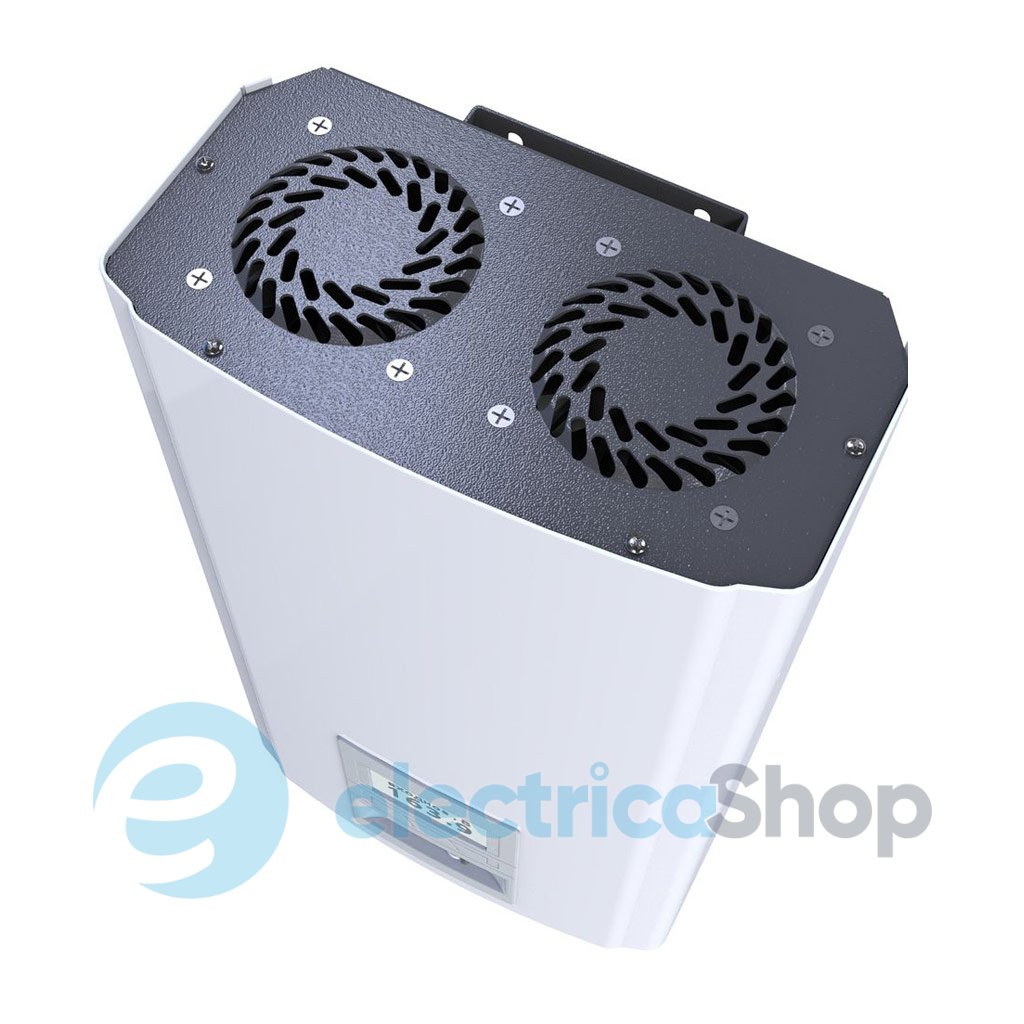

- Принудительное охлаждение – вентилятор;
- Дублирующая защита от перенапряжений – есть;
- Входной дроссель – есть;
- Выходной дроссель – есть;
- Защита от перегрева – есть;
- Минимальное сечение жил кабеля для подключения, мм² – 10;
- Максимальное сечение жил кабеля для подключения, мм² – 40;
- Вид климатического исполнения – УХЛ категория 4.2;
- Габаритные размеры, не более, мм – 535 х 305 х 170;
- Масса, не более, кг – 27;
- Гарантия, лет – 7.
