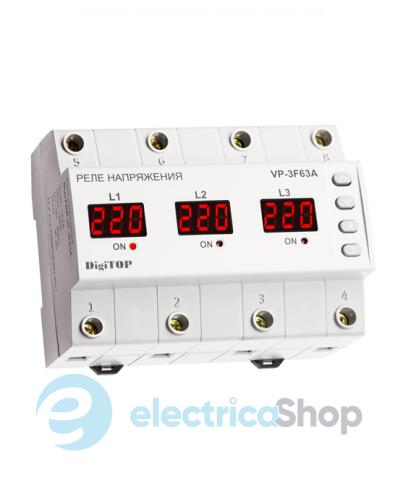

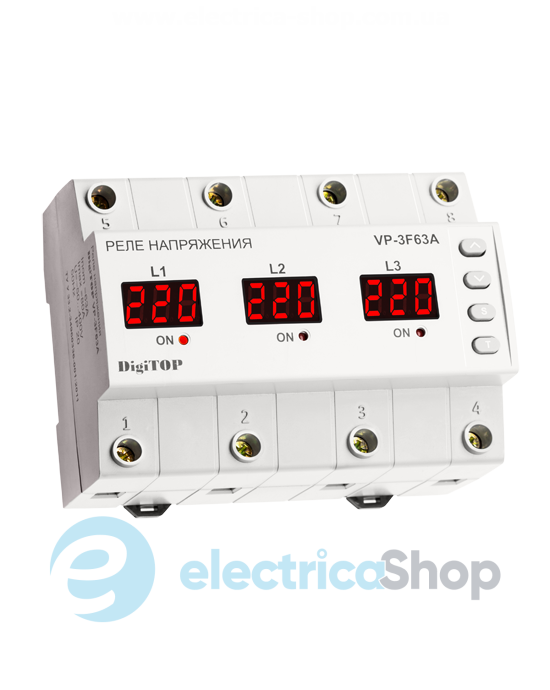

Реле напряжения DigiTOP VP-3F63A предназначено для защиты промышленного и бытового однофазного и трехфазного оборудования от повышенного или пониженного напряжения, пропадания напряжения, асимметрии фаз, а также контроля порядка чередования фаз (функция отключаемая).
Принцип работы реле напряжения VP-3F63A
Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. На выходе прибора стоят электромагнитные реле. Допустимые пределы отключения, время задержки включения и контроль порядка чередования фаз устанавливаются пользователем. Все установленные значения сохраняются в энергонезависимой памяти. Питание прибора происходит от контролируемых фаз.
Технические характеристики VP-3F63A
– Измеряемое напряжение, В: 50-400.
– Время отключения по верхнему пределу, сек, не более: 0,02.
– Время отключения по нижнему пределу, сек, не более: 1(120-170В) 0,02(<120В).
– Время отключения при асимметрии фаз, сек: 20.
– Погрешность вольтметра, %, не более: 1.
– Номинальный ток на контактах реле*, А: 63.
– Степень защиты прибора: IP20.
* - при активной нагрузке.
Подробное описание реле VP-3F63A в инструкции (см. вкладка "Спецификации").
Характеристики
- Предложение: Standart
- Тип устройства: Реле контроля напряжения
- Основные функции реле: Релейная (переключение), Контроль напряжения, Задержка срабатывания, Контроль обрыва фаз
- Функциональность: Контроль перекоса фаз, Контроль чередования фаз
- Особенность: LED индикация
- Место установки / подключения: DIN-рейка
- Типоразмер: Модульный на din-рейку
- Назначение: Бытовое, Промышленное
- Сеть: 3-х фазная
- Номинальный ток коммутации, А: ? 63
- Максимальная мощность, кВт: 13,9
- Номинальное напряжение, V: 220
- Гарантия: 5 лет
- Сертификаты: Сертификация CE — европейское соответствие., Сертификация УкрСЕПРО — (добровольная сертификация), EAC
