    Под заказ

    152565
    Последнее обновление наличия: 03.10.25 17:42
    Под заказ — срок поставки 3-5 дней
    Украина
    1 038,00грн

    • Купить в 1 клик
    • Код поставщика: 4820118381923
    • Производитель: DigiTop
    • Тип устройства: Реле контроля напряжения
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 32 А
    • Сеть: 1 фазная
    • Нижняя граница отключения (Umin), V: 120
    • Верхняя граница отключения (Umах), V: 270
    • Диапазон времени задержки, сек.: 5 сек ÷ 600 сек
    • Номинальный ток коммутации, А: 20
    • Максимальная мощность, кВт: 7,4
    • Ширина, мм: 52,5
    • Высота, мм: 90

• Назначение

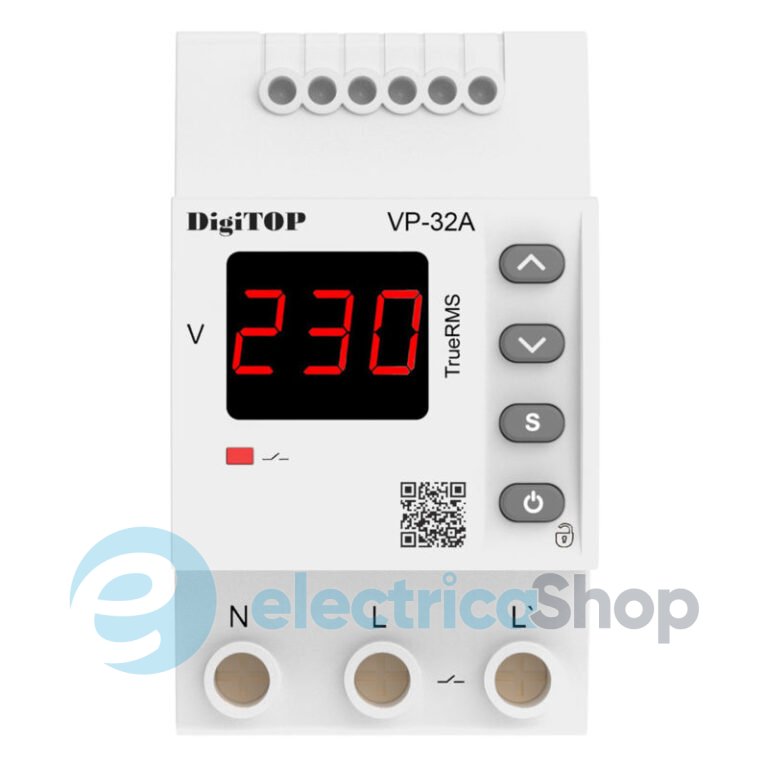

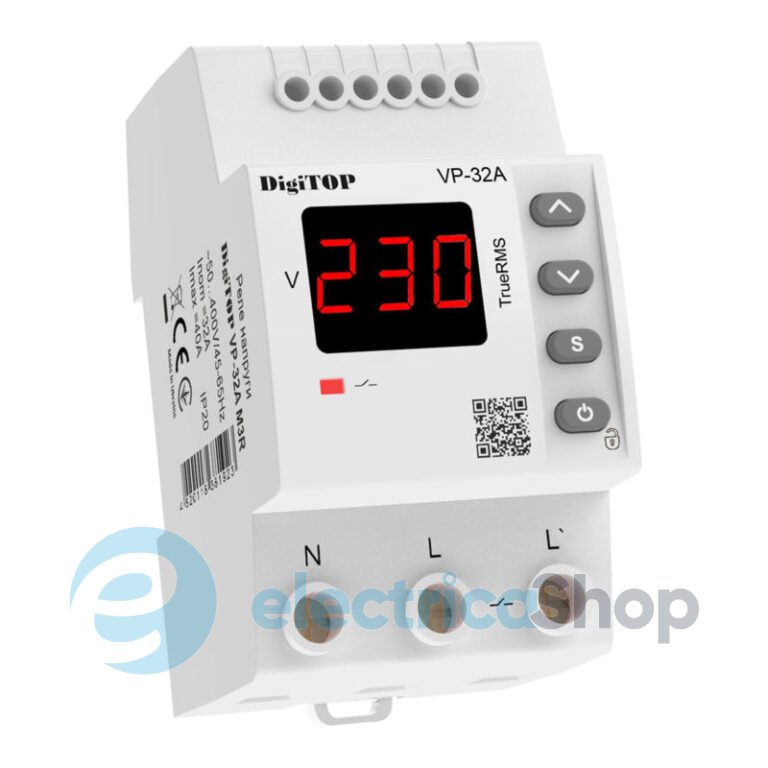

  Реле напряжения DigiTOP VP-32A M3R относится к серии V-protector и предназначено для защиты потребителя от повышенного или пониженного напряжения, а также для защиты кабелей, проводов и самого прибора от токов перегрузки и от токов короткого замыкания.
  Реле имеет светодиодную индикацию красного цвета.
  Особенность реле напряжения: контроль максимального тока.

  Технические характеристики (основные)

  • Рабочее напряжение, В: 50-500
  • Номинальный ток* Iном, А: 32
  • Максимальный ток* Iмакс, А: 40
  • Номинальная мощность*, кВт: 4,6
  • Макс. сечение провода, мм.кв.: 6
  • Рабочая частота сети, Гц: 45-65
  • Рабочая частота, Гц: 45-65
  • Цвет индикаторов: Красный
  • Термозащита от перегрева: 70°С
  • Верхний предел отключения по напряжению, В: 230-270
  • Нижний предел отключения по напряжению, В: 120-220
  • Гистерезис по напряжению, В: 1-9
  • Время отключения по верхнему пределу напряжения, сек, не более: 0,02
  • Время отключения по нижнему пределу напряжения, сек, не более: 1 (120-170В) 0,022 (<120В)
  • Погрешность вольтметра, %, не более: 1
  • Потребляемая мощность, Вт, не более: 1
  • Класс изоляции оборудования: II
  • Степень защиты прибора: IP20
  • Момент затяжки винтов клемм, Нм: 2,2±0,2
  • Рабочая температура, °С: -25... +50
  • Габаритные размеры, мм: 90x52,5x68

  Принцип действия прибора

  Прибор управляется микроконтроллером, который анализирует напряжение в сети с отображением текущего значения на цифровом индикаторе. Коммутация нагрузки осуществляется электромагнитным реле. Прибор может работать как с бытовой электросетью 50Гц, так и с источниками напряжения с нестабильной частотой (генераторы и др.). Для этого в меню установок нужно выбрать соответствующий режим работы.

  Прибор отключает нагрузку, если значение напряжения выйдет за установленные пределы. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон.

  При подключении прибора к электросети индикатор покажет действующее значение напряжения в сети и будет мигать. Мигание индикатора означает, что напряжение на выходе прибора отсутствует. Если напряжение в сети находится в установленном диапазоне (заводская установка 170-250В), после задержки включения (заводская установка 5 сек) произойдет включение нагрузки, и индикатор перестанет мигать. Если напряжение не в установленном диапазоне (менее 170В или более 250В), нагрузка к сети не подключится до тех пор, пока оно не придет в норму.

  В приборе предусмотрена функция контроля внутренней температуры, которая защищает от перегрева. При нагреве до 70 °С происходит отключение нагрузки — на индикаторе высвечивается “Hot”. Нагрузка автоматически включится при остывании прибора до 60°С.

  Что входит в комплект?

  1. Реле напряжения DigiTOP
  2. Инструкция по эксплуатации
  3. Упаковка

  Спецификации

  • Инструкция реле напряжения DigiTop VP-20-63A M3R
    Загрузить(файл pdf, 1.63 Mb)

  Характеристики

  • Предложение: Standart
  • Тип устройства: Реле контроля напряжения
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 32 А
  • Типоразмер: 3
  • Назначение: Бытовое
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 270
  • Диапазон времени задержки, сек.: 5 сек ÷ 600 сек
  • Номинальный ток коммутации, А: ? 20
  • Максимальная мощность, кВт: 7,4
  • Особенности: Термозащита, Красный индикатор
  • Ширина, мм: 52,5
  • Высота / Глубина, мм: 68
  • Высота, мм: 90
