    В наличии 2-3 дня

    131976
    Последнее обновление наличия: 06.10.25 13:54
    14 шт— Отправим через 2-3 дня
    Под заказ — срок поставки 4-6 недель
    Польща
    5 632,95грн 5 351,30грн

    • Купить в 1 клик

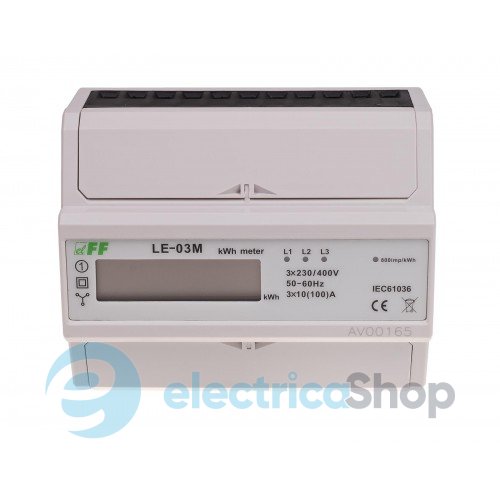

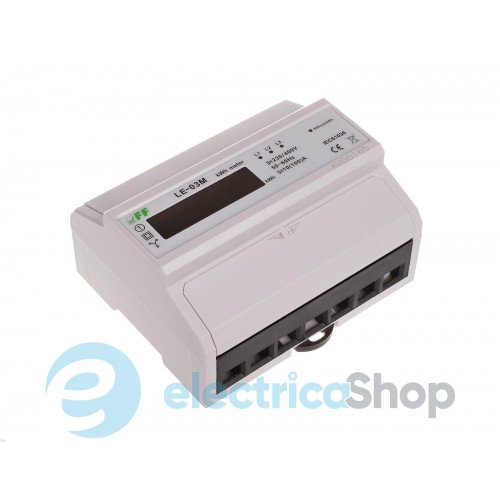

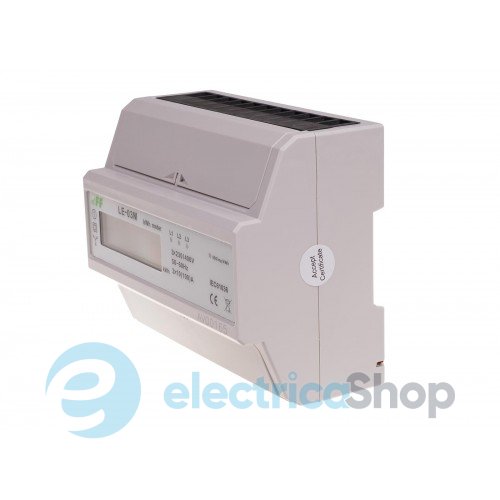

    • Код поставщика: LE-03M
    • Производитель: F&F
    • Тип устройства: Эл.счетчик
    • Особенность: Интерфейс RS-485
    • Место установки / подключения: DIN-рейка
    • Тип сети: 3-фази
    • Вид учета: Для внутреннего учета
    • Тарифы: Однотарифный
    • Измеряемая энергия: Активная
    • Подключение: Прямое
    • Напряжение, V: 3x230/400
    • Номинальный ток, А: 10
    • Максимальный ток, А: 100
    • Тип интерфейса: RS-485, Modbus RTU
    • Наличие релейного выхода: Нет
    • Особенности: Modbus RTU

• З портом RS485 та комунікаційним протоколом MODBUS RTU.

  Призначення: лічильники серії М призначені для індикації та реєстрації значень спожитої електроенергії з можливістю дистанційного зчитування даних з лічильників по протоколу MODBUS RTU. Лічильники не призначені для розрахунку з енергопостачальниками за спожиту електроенергію, а лише для внутрішнього обліку.

  Зв’язок з лічильниками електроенергії як з пристроями типу SLAVE відбувається по протоколу MODBUS RTU через послідовний інтерфейс RS485 з наступними параметрами:

  - швидкість передачі даних 9600 біт/с

  - без біта парності
  - 8 біт даних
  - 1 стоп-біт
  - контрольна сума CRC



  Зчитування даних з лічильника реалізується шляхом відправки до пристрою наступного набору байтів:

  хх 03 00 00 00 03 CRCL CRCH

  де:
  хх - адреса лічильника (1 байт)
  03 00 00 03 - повідомлення про покази лічильника (3 байти)
  CRCL - молодше слово контрольної суми CRC (1 байт)
  CRCH - старше слово контрольної суми CRC (1 байт)

  У відповідь лічильник відправляє набір даних у наступному вигляді:
  xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH

  де:
  xx – адреса лічильника, що відправляє відповідь
  03 00 06 – ідентифікатор відповіді (3 байти)
  00 00 00 01 E8 48 – покази лічильника (6 байт)
  CRCL – молодше слово контрольної суми CRC (1 байт)
  CRCH – старше слово контрольної суми CRC (1 байт)

  Покази записуються у вигляді послідовних байтів у шіснадцятковій системі числення. Після перетворення в десяткову систему ми побачимо значення в кВТ, що співпадають з показами лічильника.



  LE Config безплатна програма для налаштувань лічильника

  Для налаштувань лічильника: LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

  Завантажити тут: LE Config






  • Напруга живлення: 3х220/380 В~ +N
  • Максимальний струм навантаження: 3x100 А
  • Споживана потужність: Не більше 10 В; 2 Вт
  • Напруга підключення SO+ SO-: Не більше 27 В
  • Струм підключення SO+ SO-: Не більше 27 мА
  • Сигналізація живлення: Червоний світлодіод
  • Номінальний струм: 3x10 А
  • Додатково: Згідно ІЕС61036 клас 1
  • Приєднання проводів: Затискачі гвинтові 25 мм^2
  • Мінімальний струм вимірювання: 0,04 А
  • Діапазон показів лічильника: 0 - 999999,9 кВт*год
  • Константа: 1600 імп./ кВт*год
  • Імпульсний вихід: Тип "відкритий колектор"
  • Протокол зв'язку: MODBUS RTU
  • Послідовний інтерфейс: RS485
  • Розмір: 7 модулів типу S (122,5 мм)
  • Монтаж: на DIN-рейку 35 мм
  • Діапазон робочих температур: Від -20°С до +50°С
  • Гарантія: 24 місяці
  • Виробник: F&F

  Спецификации

  • Руководство по эксплуатации
    Загрузить(файл pdf, 1.47 Mb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Эл.счетчик
  • Основные функции реле: Учета электроэнергии
  • Особенность: Интерфейс RS-485
  • Место установки / подключения: DIN-рейка
  • Тип сети: 3-фази
  • Вид учета: Для внутреннего учета
  • Тарифы: Однотарифный
  • Измеряемая энергия: Активная
  • Измерение активной энергии: В прямом направлении
  • Подключение: Прямое
  • Дисплей счетчика: Электронный
  • Напряжение, V: 3x230/400
  • Номинальный ток, А: 10
  • Максимальный ток, А: 100
  • Под систему АСКУЭ: Нет
  • Тип интерфейса: RS-485, Modbus RTU
  • Наличие релейного выхода: Нет
  • Дополнительные особенности: Установка на DIN-рейку, Импульсный выход
  • Гарантия: 2 года
  • Сертификаты: Сертификация CE — европейское соответствие.
