    В наличии 2-3 дня

    131975
    Последнее обновление наличия: 27.11.25 12:50
    5 шт— Отправим через 2-3 дня
    Предзаказ — срок поставки 4-6 недель
    Польща
    2 378,30грн 2 259,39грн

    • Купить в 1 клик

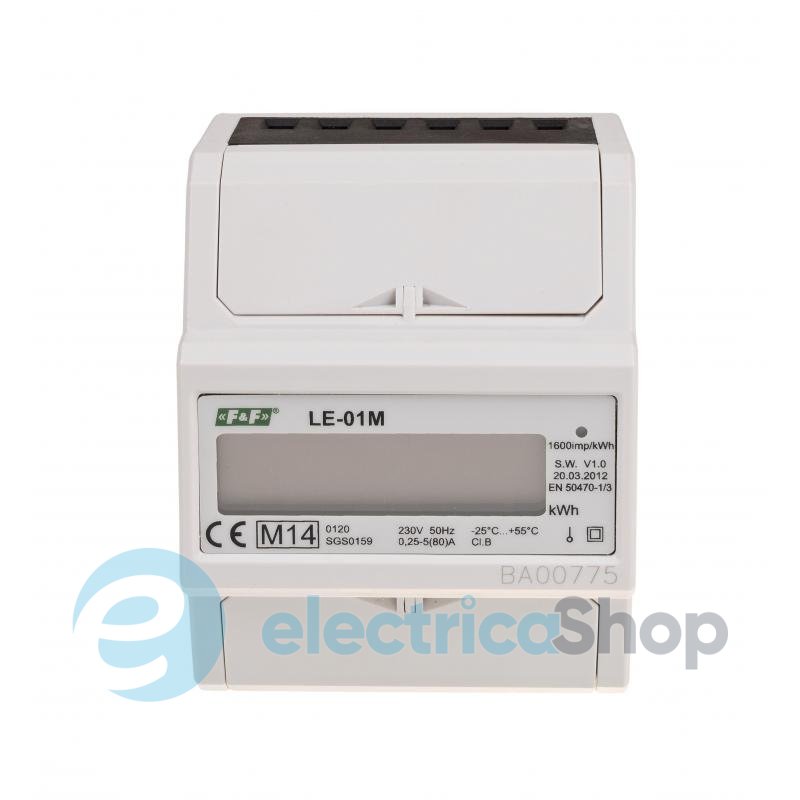

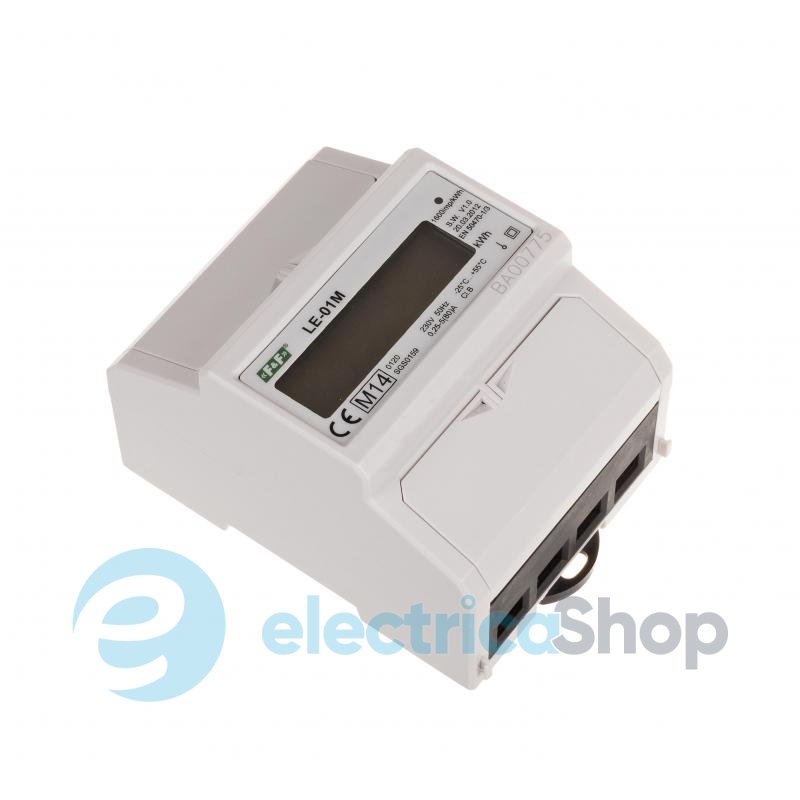

    • Код поставщика: LE-01M
    • Производитель: F&F
    • Тип устройства: Эл.счетчик
    • Особенность: Интерфейс RS-485
    • Место установки / подключения: DIN-рейка
    • Тип сети: 1-фаза
    • Вид учета: Для внутреннего учета
    • Тарифы: Однотарифный
    • Измеряемая энергия: Активная
    • Подключение: Прямое
    • Напряжение, V: 230
    • Номинальный ток, А: 5
    • Максимальный ток, А: 80
    • Тип интерфейса: RS-485, Modbus RTU
    • Особенности: Modbus RTU

• С портом RS485 и коммуникационным протоколом MODBUS RTU

  Назначение

  Счетчики серии М предназначены для индикации и регистрации значений потребленной электроэнергии с возможностью дистанционного считывания данных по счетчику по протоколу MODBUS RTU. Счетчики не предназначены для расчета с энергопоставщиками за электроэнергию, а только для внутреннего учета.

  Связь со счетчиками электроэнергии как со устройствами типа SLAVE происходит по протоколу MODBUS RTU через последовательный интерфейс RS485 со следующими параметрами: - скорость передачи данных 9600 бит/с. - без бита четности
  - 8 бит данных
  - 1 стоп-бит
  - контрольная сумма CRC

  Считывание данных со счетчика реализуется путем отправки в устройство следующего набора байтов:
  хх 03 00 00 00 03 CRCL CRCH
  где:
  хх - адрес счетчика (1 байт)
  03 00 00 03 - уведомление о показах счетчика (3 байта)
  CRCL - младшее слово контрольной суммы CRC (1 байт)
  CRCH – старшее слово контрольной суммы CRC (1 байт)

  В ответ счетчик отправляет набор данных в следующем виде:
  xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH
  где:
  xx – адрес счетчика, отправляющего ответ
  03 00 06 – идентификатор ответа (3 байта)
  00 00 00 01 E8 48 – показания счетчика (6 байт)
  CRCL – младшее слово контрольной суммы CRC (1 байт)
  CRCH – старшее слово контрольной суммы CRC (1 байт)

  Показы записываются в виде последовательных байтов в шестнадцатеричной системе счисления. После превращения в десятичную систему мы увидим значения в кВт, совпадающих с показами счетчика.

  Технические данные

  • Напряжение питания: 220 В~ ± 30%
  • Максимальный ток нагрузки: 80 А
  • Потребляемая мощность: Не более 10 В; 2 Вт
  • Напряжение подключения SO+ SO-: Не более 27 В
  • Ток подключения SO+ SO-: Не более 27 мА
  • Сигнализация питания: Красный светодиод
  • Точность измерений: Согласно IEC61036 класс 1
  • Номинальный ток: 10 А
  • Присоединение проводов: Винтовые зажимы 25 мм^2
  • Минимальный ток измерения: 0,04 А
  • Диапазон показов счетчика: 0 - 999999,9 кВт*ч
  • Константа: 1600 имп./кВт*ч
  • Импульсный выход: Тип "открытый коллектор"
  • Протокол связи: MODBUS RTU
  • Последовательный интерфейс: RS485
  • Размер: 4,5 модуля типа S (75 мм)
  • Монтаж: на DIN-рейку 35 мм
  • Диапазон рабочих температур: от -20°С до +50°С
  • Гарантия: 24 месяца
  • Производитель: F&F

  Спецификации

  • Руководство по эксплуатации
    Загрузить(файл pdf, 145.23 Kb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Эл.счетчик
  • Основные функции реле: Учета электроэнергии
  • Особенность: Интерфейс RS-485
  • Место установки / подключения: DIN-рейка
  • Тип сети: 1-фаза
  • Вид учета: Для внутреннего учета
  • Тарифы: Однотарифный
  • Измеряемая энергия: Активная
  • Измерение активной энергии: В прямом направлении
  • Подключение: Прямое
  • Дисплей счетчика: Электронный
  • Напряжение, V: 230
  • Номинальный ток, А: 5
  • Максимальный ток, А: 80
  • Тип интерфейса: RS-485, Modbus RTU
  • Дополнительные особенности: Установка на DIN-рейку, Импульсный выход
  • Гарантия: 2 года
  • Сертификаты: Сертификация CE — европейское соответствие.
