    В наличии 2-3 дня

    131964
    Последнее обновление наличия: 03.04.26 16:23
    5 шт— Отправим через 2-3 дня
    Предзаказ — срок поставки 4-6 недель
    Польща
    1 766,60грн

    • Купить в 1 клик
    • Код поставщика: RT-833
    • Производитель: F&F
    • Тип устройства: Реле температурное
    • Особенность: Для управления скоростью вращения вентилятора
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 6 А
    • Ток катушки управления: DC (постоянный ток)
    • Напряжение катушки управления (DC): 12, 24
    • Резервное питание: Нет
    • Положение контактов: 1 ПК
    • Минимальная температура, °C: +25
    • Максимальная температура, °C: +60

• Цена указана за реле без датчика температуры.

  Назначение:

  Регулятор предназначен для непосредственного управления скоростью вращения вентиляторов 12/24В постоянного тока в шкафах управления (или подобных инсталляциях) в функции температуры.

  Действие:

  При росте температуры выше заданного значения Tmin будет задействован вентилятор, а его вращающаяся скорость будет пропорциональна измеренной температуре и настройкам регулятора:
  - для температуры Tmin вращающаяся скорость будет равна заданной минимальной скорости. - для температуры Tmin + Δ вращающаяся скорость – 100%. - для температуры из диапазона Tmin<>Tmin+Δ вращающаяся скорость будет пропорционально установлена в диапазоне от установленного минимального значения до 100% скорости.

  Регулятор имеет релейный выход для организации сигнализации слишком высокой температуры или повреждения (отсутствия питания) регулятора. При нормальной работе контакты 7-9 замкнуты. Если измеряемая температура будет в течение трех минут выше максимального значения (Tmin+Δ), то контакты разомкнутся. При повреждении регулятора или отсутствии его питания контакты 7-9 могут использоваться для сигнализации ошибки.

  Чтобы избежать проблемы стопорения двигателя на малых оборотах, регулятор имеет функцию старта от максимальной скорости – вентилятор стартует от максимальной скорости и затем тормозит до соответствующего значения.

  Сигнализация

  1. LED зеленая U: питание устройства
  2. LED красная:
     • выключена – температура ниже значения Tmin
     • мигает (50% ON – 50% OFF) – температура выше значения Tmin, но в диапазоне регулировки.
     • включена – температура длительное время (дольше 3 минут) выше предельного значения (Tmin+Δ).

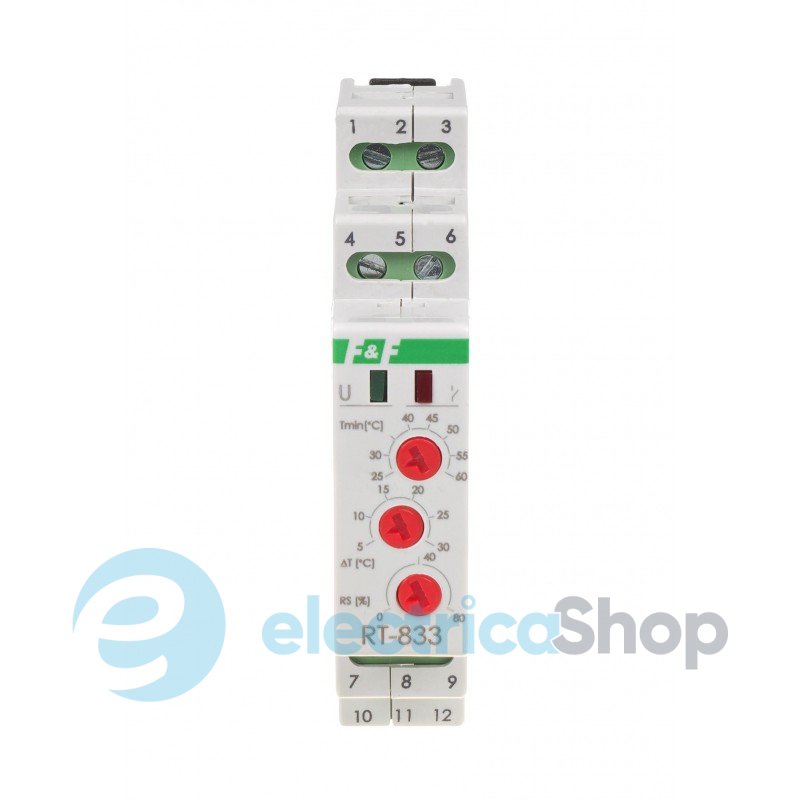

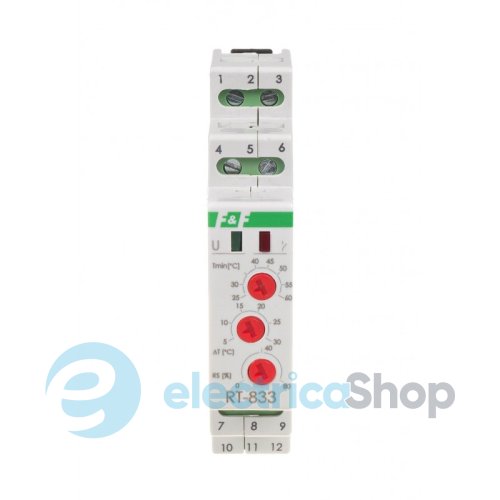

  Настройки

  1. Tmin – темп.минимальная, диапазон установки 25÷60°C
  2. ΔT - прирост температуры, диапазон установки 5÷30°C
  3. RS – минимальная скорость, диапазон установки 0÷80%

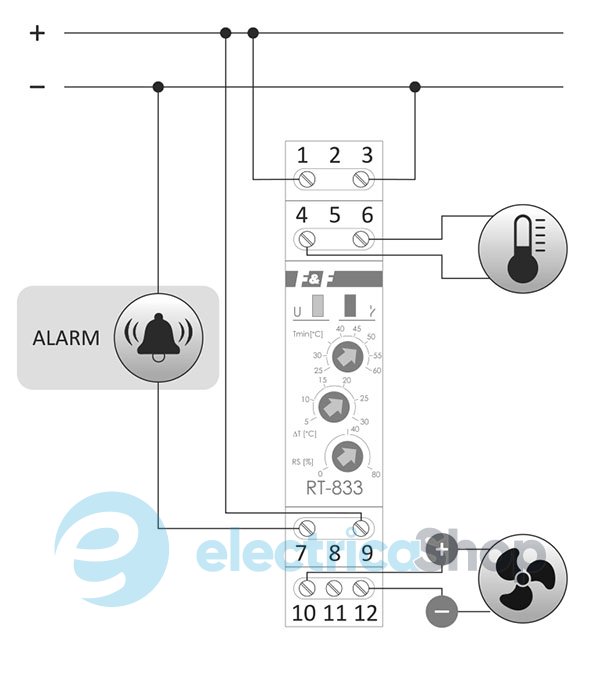

  Схема подключения:

  1-3 питания регулятора
  4-6 вход датчика температуры
  7-9 контакт на размыкание 1R
  10-12 выход, управляющий вентилятором

  Дополнительная информация:

  Цена указана за реле без датчика температуры

  Возможны для использования датчики температуры [F&F]:

  Маркировка RT

  • датчик температуры: KTY 81-210
  • размеры датчика: Ø5; h=20мм
  • изоляция датчика: термокембрик
  • провод: OMY 2×0,34мм²; l=2,5м

  Маркировка RT823

  • датчик температуры KTY 81-210
  • размеры датчика: Ø8; h=40мм
  • изоляция датчика: металлическая трубка
  • провод: термостойкий SIHF 2×0,5мм²; l=2,5м
  • Напряжение питания: 12÷24В DC
  • Максимальный ток нагрузки: 16 А
  • Контакты: 1 x NO/NC
  • Потребляемая мощность: 0,05Вт/0,6Вт
  • Сигнализация питания: LED зеленый
  • Точность измерений: ±1°С
  • Номинальный ток: DC (10-12) <6A
  • Сигнализация работы: LED красный
  • Датчик температуры: KTY 81-210
  • Присоединение проводов: Винтовые контакты 2,5 мм^2
  • Установка начальной скорости: 0÷80%
  • Момент дотягивания: 0,4Нм
  • Максимальный ток нагрузки DC: 6 А
  • Размер: 1 модуль (18мм)
  • Монтаж: на DIN-рейку 35 мм
  • Диапазон рабочих температур: Tmin 25÷60°C ∆T 5÷30°C
  • Гарантия: 24 месяца
  • Производитель: F&F

  Спецификации

  • Технический паспорт
    Загрузить(файл pdf, 147.24 Kb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Реле температурное
  • Основные функции реле: Термостат
  • Функциональность: Измерение температуры
  • Особенность: Для управления скоростью вращения вентилятора
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 6 А
  • Типоразмер: Модульный на din-рейку
  • Ток катушки управления: DC (постоянный ток)
  • Напряжение катушки управления (DC): 12, 24
  • Резервное питание: ? Нет
  • Положение контактов: 1 ПК
  • Прямое подключение: Нет
  • Назначение: Для обогревателя, Для вентиляции
  • Опционально: Установка на din-рейку, Промышленный
  • Минимальная температура, °C: +25
  • Максимальная температура, °C: +60
  • Тип: Механический
  • Датчик температуры: Без датчика
  • Тип датчика: KTY 81-210
  • Особенность: Термодатчик окремо
  • Гарантия: 2 года
  • Сертификаты: Сертификация CE — европейское соответствие.
