    В наличии 2-3 дня

    131906
    Последнее обновление наличия: 03.10.25 17:43
    9 шт— Отправим через 2-3 дня
    Под заказ — срок поставки 4-6 недель
    Польща
    1 307,30грн 1 241,94грн

    • Купить в 1 клик
    • Код поставщика: CKF-337
    • Производитель: F&F
    • Тип устройства: Реле контроля фаз
    • Место установки / подключения: DIN-рейка
    • Сеть: 3-х фазная
    • Диапазон времени задержки, сек.: 0,2 сек ÷ 5 сек
    • Номинальный ток коммутации, А: 10

• Опис:

  Реле чергування та пропадання фаз з регульованим порогом спрацювання для несиметрії напруг. Без підключення до нейтрального проводу мережі, спрацьовує при симетричному та несиметричному спаді міжфазових напруг

  Призначення: реле чергування та пропадання фаз призначене для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги принаймні на одній фазі або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигуна, а також для забезпечення правильного напрямку обертів двигуна у випадку зміни черговості фаз на входах реле.

  Дія: зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому вимкненню двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне ввімкнення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна є неможливим. У випадку зміни черговості фаз, що призведе до небажаної зміни напрямку обертів двигуна, реле не дасть можливості запустити двигун. Запуск двигуна буде можливий при відновленні правильної черговості фаз.

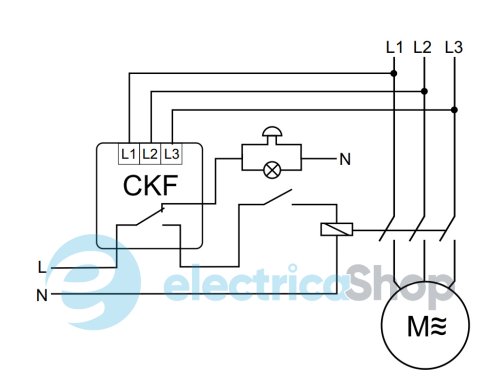

  Схема підключення:



  У CKF-337 перемикаючий контакт реле дозволяє приєднати звукову або світлову сигналізацію спрацювання пристрою.

  • Напруга живлення: 3х380/220 В~
  • Максимальний струм навантаження: 10 А
  • Контакти: 1 × NO/NC
  • Споживана потужність: 1,6 Вт
  • Затримка виключення: 0,2 - 5 с
  • Витривалість контактів: 10^5 включень
  • Приєднання проводів: Затискачі гвинтові 2,5 мм^2
  • Робота з генераторами: НІ
  • Контроль стану контактора: НІ
  • Асиметрія напруги: 20 – 60 В
  • Гистерезис: 5 В
  • Лінійна напруга для аварійного вимкнення: 320 В
  • Розмір: 3 модуля типу S (52,5 мм)
  • Монтаж: на DIN-рейку 35 мм
  • Діапазон робочих температур: Від -25°С до +50°С
  • Ступінь захисту: IP40
  • Гарантія: 24 місяці
  • Виробник: F&F
  • Країна виробник: Польща

  Спецификации

  • Инструкция
    Загрузить(файл pdf, 71.23 Kb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Реле контроля фаз
  • Основные функции реле: Задержка срабатывания, Контроль обрыва фаз
  • Функциональность: Контроль наличия фаз, Контроль чередования фаз, Контроль асимметрии фаз
  • Место установки / подключения: DIN-рейка
  • Назначение: Промышленное, Для двигателя
  • Сеть: 3-х фазная
  • Диапазон времени задержки, сек.: 0,2 сек ÷ 5 сек
  • Номинальный ток коммутации, А: ? 10
  • Номинальное напряжение, V: 230, 400
  • Контакт: 1ПК
  • Особенности: C регулировкой асимметрии
  • Гарантия: 2 года
  • Сертификаты: Сертификация CE — европейское соответствие.
