    В наличии 3-5 дней

    13090
    Последнее обновление наличия: 03.10.25 17:43
    11 шт— Отправим через 3-5 дней
    Под заказ — срок поставки 3-5 дней
    Чехия
    3 965,10грн

    • Купить в 1 клик
    • Код поставщика: HRN-42/230V
    • Производитель: ELKO EP
    • Тип устройства: Реле контроля напряжения, Реле контроля фаз
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 16 А
    • Ток катушки управления: AC (переменный ток)
    • Напряжение катушки управления (AC): 230 V
    • Резервное питание: Нет
    • Положение контактов: 2 ПК
    • Доп. контакты: Нет
    • Сеть: 1 фазная
    • Нижняя граница отключения (Umin), V: % от номинального напряжения
    • Верхняя граница отключения (Umах), V: % от номинального напряжения
    • Номинальный ток коммутации, А: 16
    • Особенности: Функция «ОКНО»

• Реле контроля напряжения HRN-42/230V предназначено для контроля переменного тока однофазных цепей в 3 диапазонах.

  • Реле контролирует напряжение на двух независимых уровнях (Umin, Umax).
  • Настройка контроля уровня Umax (в % от диапазона).
  • Настройка контроля уровня Umin
    (в % от диапазона - для HRN-42 - функция ОКНО)

  • Настраиваемая функция ”ПАМЯТЬ”.
  • Функция второго реле (независимо / параллельно).
  • Настройка задержки для устранения коротких выпадений напряжения и пиков независимо для каждого уровня.
  • Гальванически изолированное питание от контролирующих входов.
  • Выходной контакт 2x переключаемых (16 A / 250 V AC1) для каждого контролируемого уровня напряжения.
  • В исполнении 3-МОДУЛЯ, крепление на DIN рейку.

  HRN-42 имеет функцию “ОКНО”, т.е. устанавливается диапазон между верхним (Umax)и нижним(Umin) уровнями отдельно, в % номинального контрольного диапазона. Оба типа реле имеют опциональную функцию ПАМЯТЬ, которая при переходе реле в ошибочное состояние оставляет выход в этом состоянии до нажатия кнопки RESET. DIP-переключателем №3 можно выбрать, если выходные реле должны замыкаться отдельно для каждого уровня или параллельно, при пересечении какого-либо граничного уровня напряжения. DIP -переключатель №4 предназначен для установки гистерезиса, который проявляется при переходе из ошибочного состояния в нормальное. Реле имеет защиту против бросков DC напряжения или неправильно выбранного AC-DC напряжения (на эту ошибку указывает одновременным миганием LED <U и LED >U).

  Технические параметры

  • Максимальное постоянное напряжение: 300 V
  • Напряжение питания: AC 230 V
  • Номинальный ток: 16 A / AC1
  • Допуск напряжения питания: -15 %; +10 %
  • Количество контактов: 2x переключающий (AgNi)

  Замер

  • Диапазоны замера:* AC/DC 32 - 160 V (AC 50 - 60 Hz)
  • Клеммы контроля: C - B2
  • Сопротивление на входе: 676 kΩ
  • Максимальное постоянное напряжение: 300 V
  • Пиковая перегрузка <1мc: 700 V
  • Задержка времени для Umax: настраиваемая 0.1 -10 c
  • Задержка времени для Umin: настраиваемая 0.1 -10 c

  * Может быть подключен только к одному из входов.

  Точность

  • Точность настройки (мех.): 5 %
  • Точность повторения: <1 %
  • Зависимость от температуры: < 0.1 % / °C
  • Допуск граничных значений: 5 %
  • Гистерзис (из ошибочного до норм.): избирательный 5 % / 10 % от диапазона.

  Выход

  • Количество контактов: 2x переключающий (AgNi)
  • Номинальный ток: 16 A / AC1
  • Замыкающая мощность: 4000 VA / AC1, 384 W / DC
  • Пиковый ток: 30 A / < 3 с
  • Замыкающее напряжение: 250 V AC1
  • Индикация выхода: желтый LED
  • Механическая жизненность: 3x10*7
  • Электрическая жизненность: 0.7x10*5

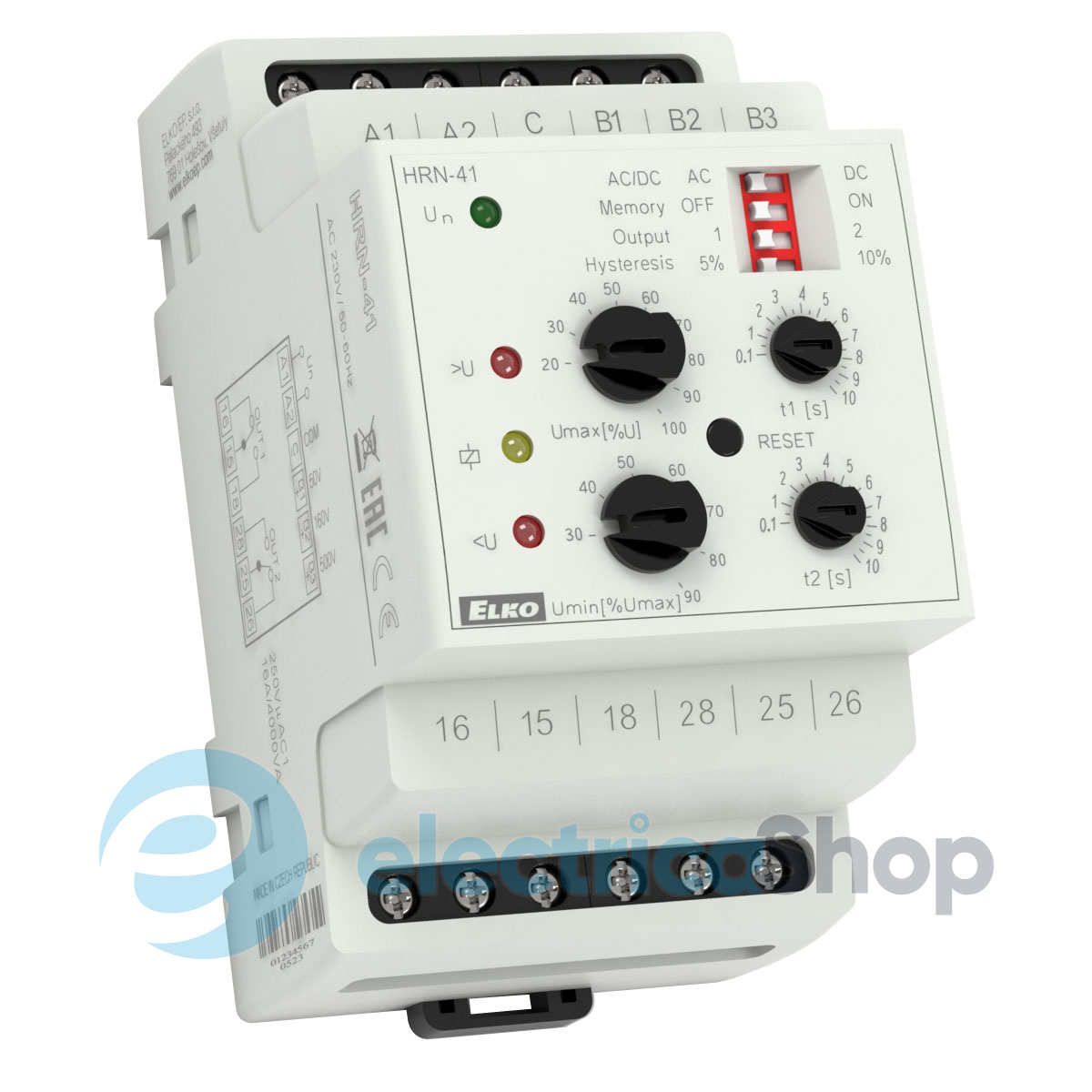

  Описание кнопок управления



  1. Клеммы напряжения питания (A1-A2)
  2. Индикатор напряжения питания
  3. Индикатор уровня Umax
  4. Индикатор выхода
  5. Индикатор уровня Umin
  6. Клеммы контролируемого напряжения (C-B1-B2--B3)
  7. Тип контролируемого напряжения
  8. Функция памяти
  9. Настройка функции выхода
  10. Настройка гистерезиса
  11. Временная задержка (Umax)
  12. Настройка верхнего уровня (Umax)
  13. Сброс памяти
  14. Временная задержка (Umin)
  15. Настройка нижнего уровня (Umin)
  16. Выходной контакт 2 (28-25-26)
  17. Выходной контакт 1 (16-15-18)

  Спецификации

  • Описание устройства

    Описание устройства
    Загрузить(файл pdf, 213.56 Kb)
  • Инструкция
    Загрузить(файл pdf, 905.89 Kb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Реле контроля напряжения, Реле контроля фаз
  • Основные функции реле: Релейная (переключение), Контроль напряжения, Задержка срабатывания, Контроль обрыва фаз
  • Функциональность: Контроль наличия фаз
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 16 А
  • Типоразмер: Модульный на din-рейку
  • Ток катушки управления: AC (переменный ток)
  • Напряжение катушки управления (AC): 230 V
  • Резервное питание: ? Нет
  • Положение контактов: 2 ПК
  • Доп. контакты: Нет
  • Материал контакта: AgNi
  • Назначение: Промышленное, Для двигателя
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: % от номинального напряжения
  • Верхняя граница отключения (Umах), V: % от номинального напряжения
  • Номинальный ток коммутации, А: ? 16
  • Номинальное напряжение, V: 230
  • Контакт: 2ПК
  • Вес, кг: 0,296
  • Гарантия: 1 год
  • Сертификаты: Сертификация CE — европейское соответствие.
