    В наличии 3-5 дней

    130564
    Последнее обновление наличия: 14.10.25 17:21
    2 шт— Отправим через 3-5 дней
    Под заказ — срок поставки 4-6 недель
    46 488,40грн

    • Купить в 1 клик
    • Код поставщика: i088009
    • Производитель: E.NEXT
    • Тип устройства: АВР
    • Тип — схема работы: l-0-ll
    • Особенность: Возможность ручного переключения, Автоматическое переключение, Контроль напряжения, Функция управления
    • Количество полюсов: 4
    • Номинальная коммутационная
      способность, А: 400
    • Тип входящей сети: 3 фазы + N (400V)
    • Выход: 3 фазы
    • Место установки / подключения: DIN-рейка, Монтажная плата
    • Сеть: 3-х фазная
    • Нижняя граница отключения (Umin), V: 160
    • Верхняя граница отключения (Umах), V: 290

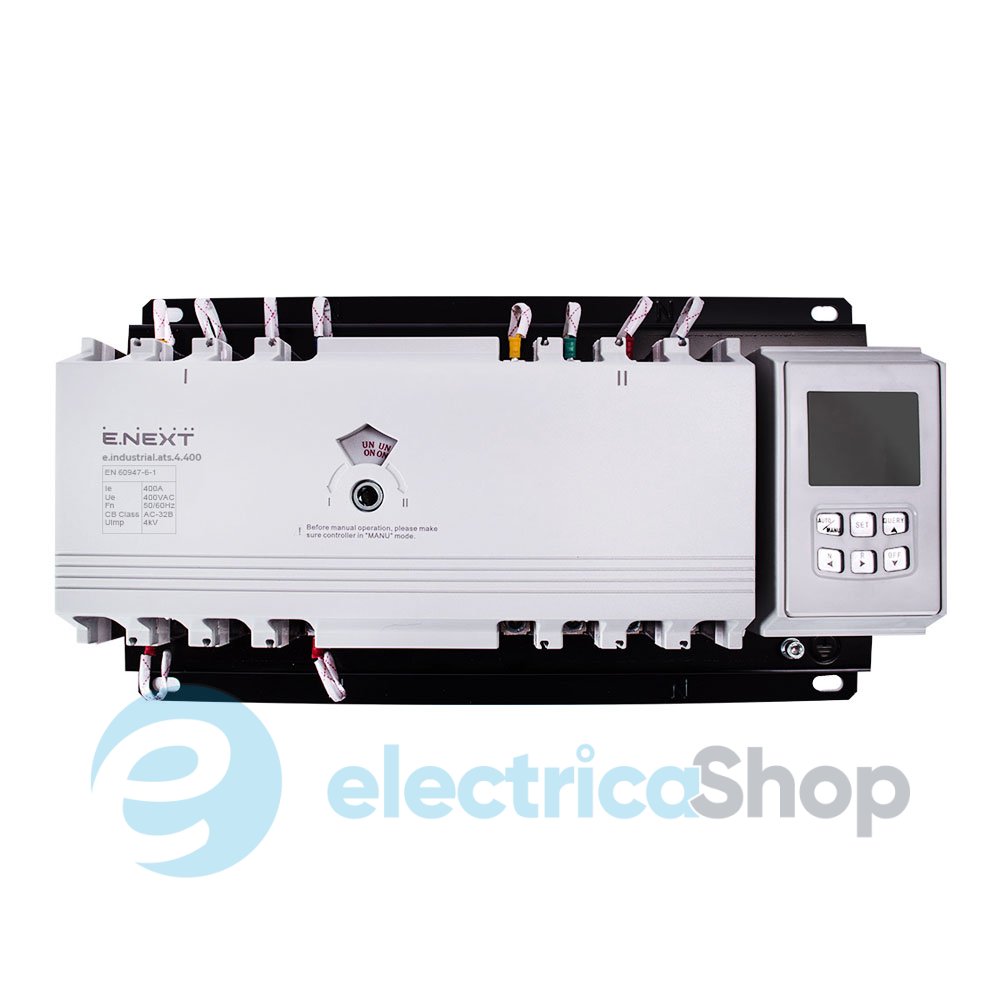

• Устройство АВР E.Next e.industrial.ats.4.400 предназначено для автоматического переключения на резервное питание электрических 3-фазных цепей переменного тока напряжением до 400 В и частотой 50 Гц.

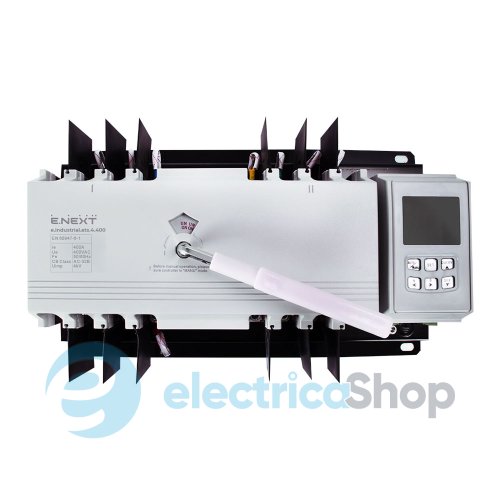

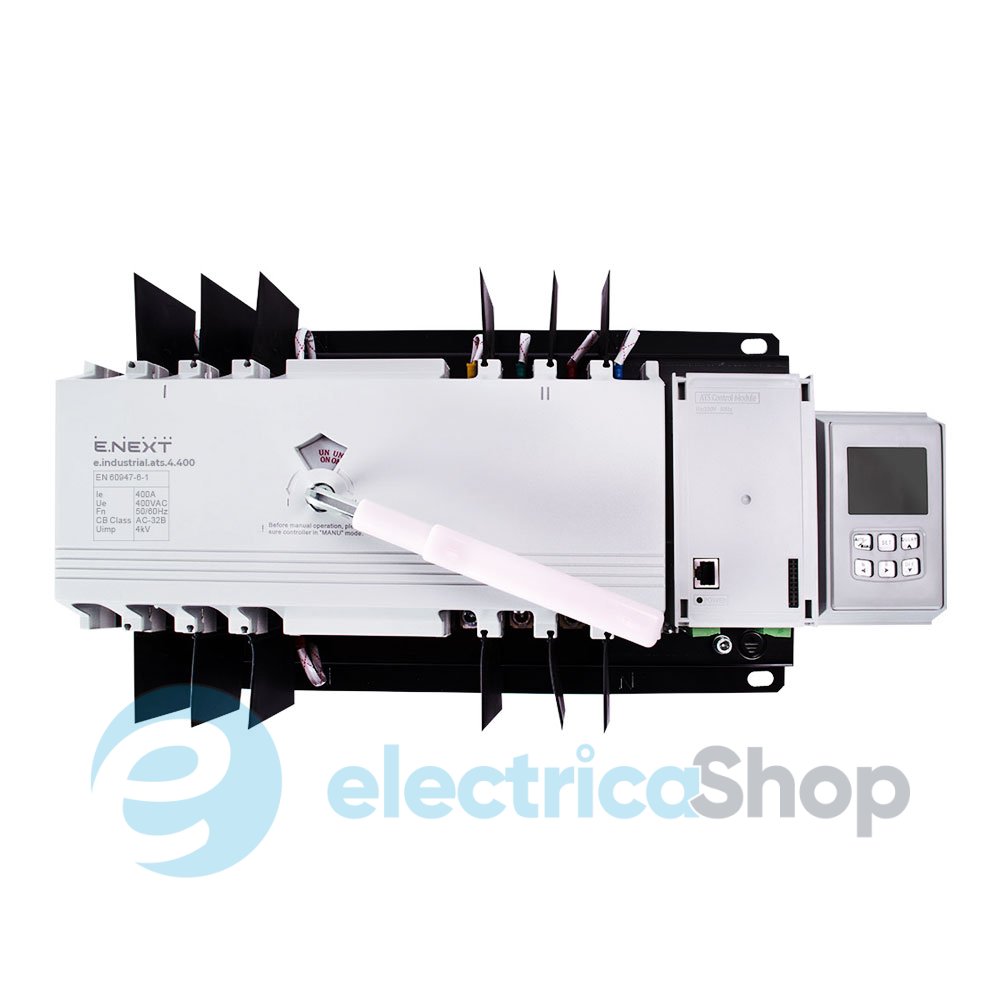

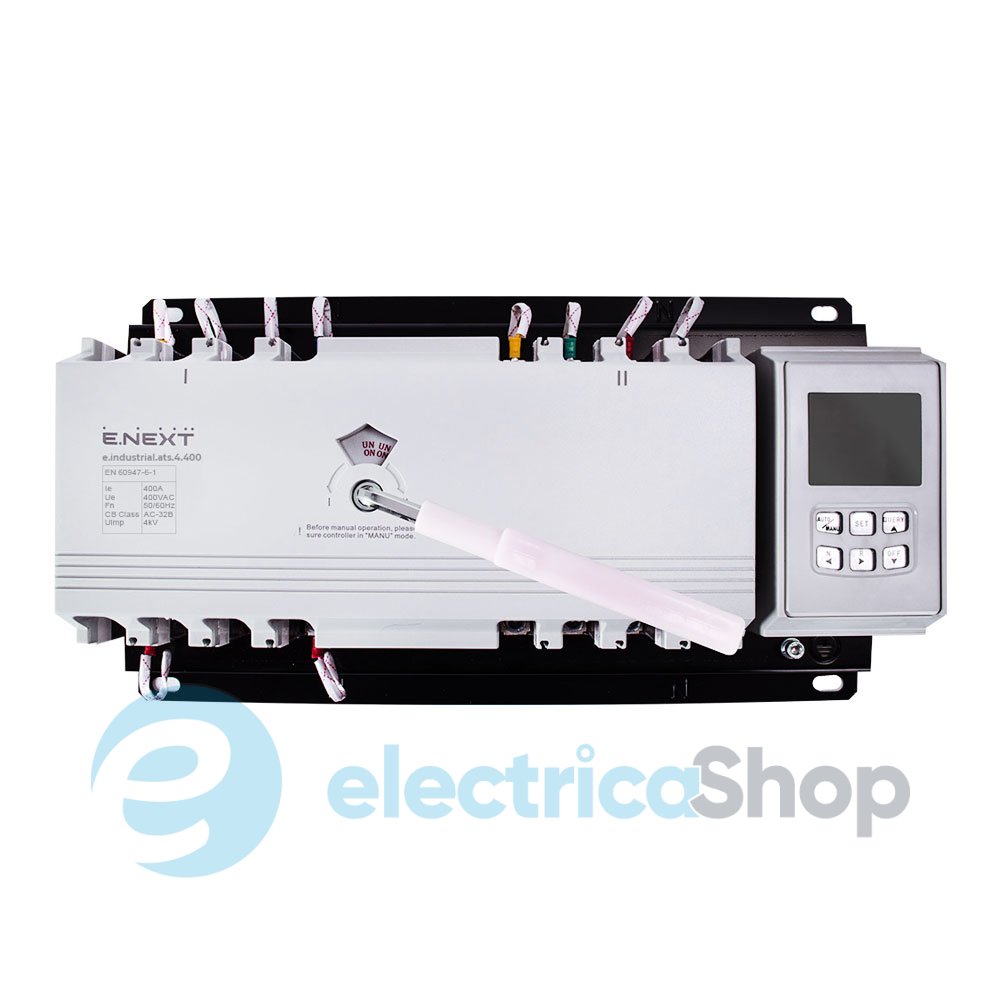

  Устройство автоматическое введение резерва (АВР) E.Next e.industrial.ats.4.400 построено на базе силовых автоматических выключателей с номинальными токами к 400А и наделено широкими функциональными возможностями:

  • Защита от сверхтоков.
  • Защита от неполнофазного режима сети.
  • Защита от обрыва нуля.
  • Настройка защиты от пониженного напряжения в диапазоне от 160 до 200 В.
  • Настройка защиты от перенапряжения в диапазоне от 240 до 290 В.
  • Регулировка задержки переключения между вводами от 0 до 180 с.

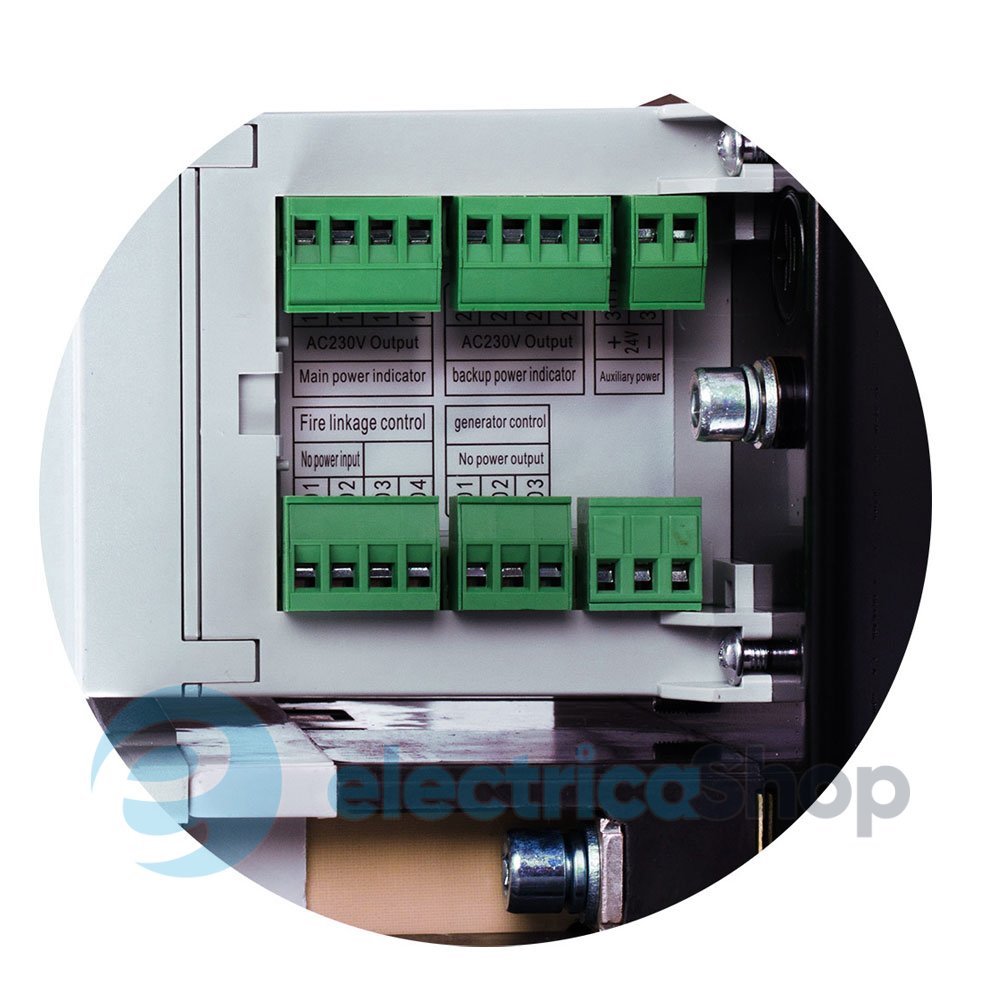

  • Вход и выход в систему пожарной сигнализации.
  • Выходы для подключения индикаторов.
  • Сигнал для запуска генератора с возможностью настройки задержки подачи.
  • Возможность настройки времени перехода из основного источника питания на резервное и наоборот.

  Технические характеристики

  • Режимы работы: автоматический/ручной
  • Номинальное рабочее напряжение, В: 230/400
  • Диапазон измерения напряжения, В: 40-300
  • Диапазон рабочих напряжений привода, В: 150-300
  • Резервное питание контроллера, В: 15-30 DC
  • Номинальные токи, А: 400
  • Контроль: обрыв фазы, обрыв нуля, колебания напряжения, перегрузка
  • Задержка переключения на резервный источник: регулируемая 0-180 с
  • Задержка возврата на основной источник: регулируемая 0-180 с
  • Диапазон регулировки уставки износа при низком напряжении, В: 160-200
  • Диапазон регулировки уставки износа при повышенном напряжении, В: 240-290
  • Управление генератором: «сухой» опрокидывающийся контакт
  • Связь с противопожарной системой: да

  Артикул для заказа: E.Next e.industrial.ats.4.400

  Принцип работы

  Устройство АВР E.Next e.industrial.ats.4.400 имеет два входа трехфазного питания, одно «Основное», например линия питания от городской сети и другое «Резервное», например, питание от генератора.
  В случае возникновения аварийных ситуаций в «Основной» питающей сети, питание нагрузки от такого источника является недопустимым и возникает необходимость перехода на другой – «Резервный» источник питания, на который, в этом случае, автоматически или вручную переключит АВР.

  Автоматический режим

  В автоматическом режиме: ввод №1 является приоритетным (основным) источником питания нагрузки, ввод №2 – резервным. В случае возникновения аварийной ситуации на основном вводе устройство АВР выключает автоматический выключатель ввода №1 и включает автоматический выключатель ввода №2. Важно, что переключение происходит через положение 0 - это делает невозможным одновременную подачу питания от двух вводов.
  В случае, когда произошла аварийная ситуация на вводе №1, а питания на вводе №2 нет – устройство подает сигнал на запуск генератора и после появления питания от него – выполняет переключение.
  После восстановления питания на основном вводе, по окончании отсчета установленной задержки, устройство переключает питание нагрузки с ввода №2 на ввод №1.

  Ручной режим

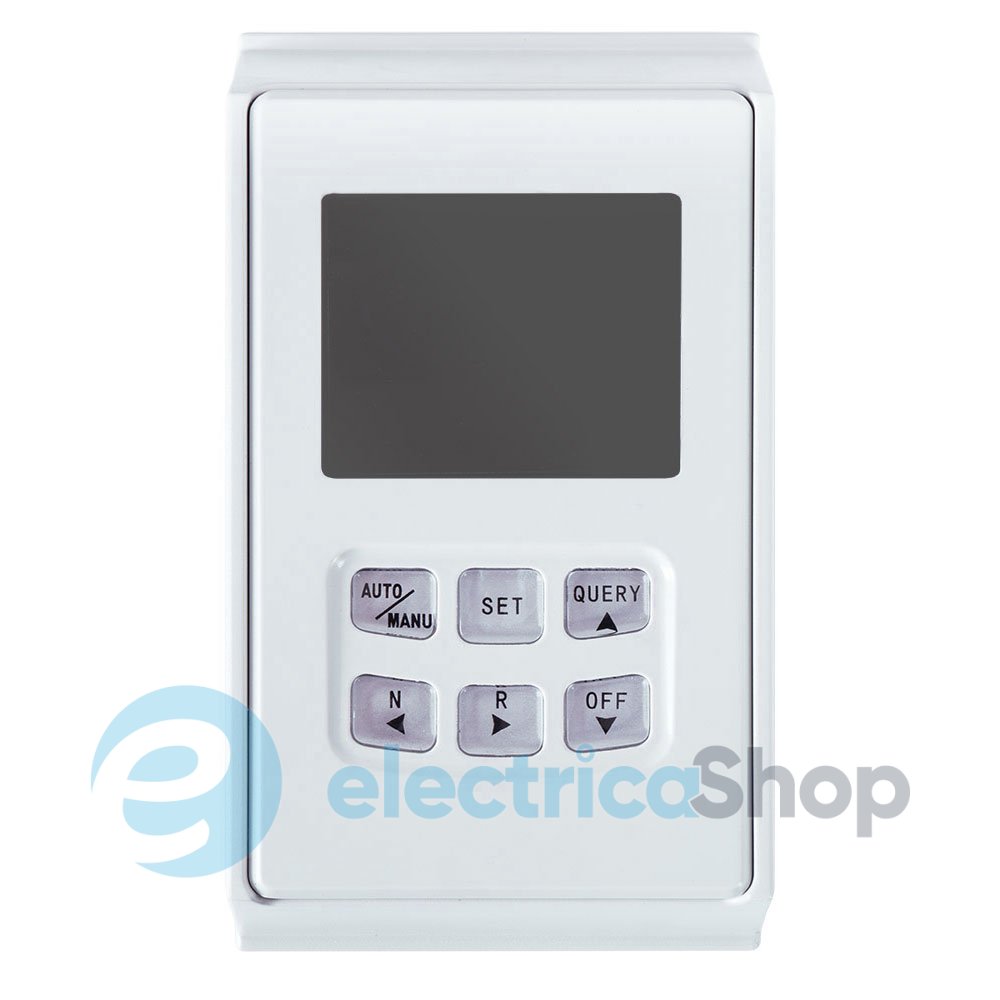

  Вручную: переключение между вводами №1 и №2 может происходить с помощью рукоятки управления, а в случае e.industrial.ats, кроме рукоятки - кнопками на панели управления.

  Подключение



  Комплектация

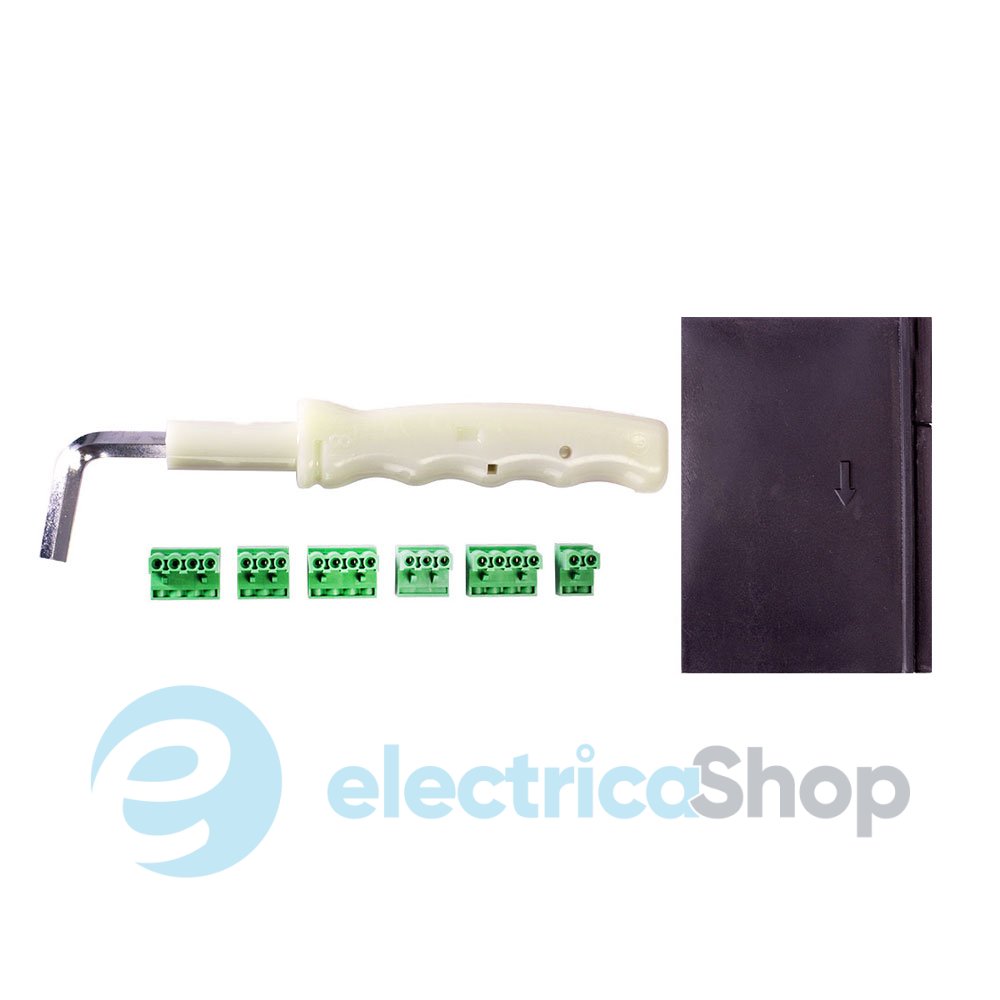

  В комплект поставки входит:

  1. Устройство АВР на 400А (Код: i088009 / e.industrial.ats.4.400)— 1 шт.
  2. Набор винтов для крепления устройства на панель — 1 комплект.
  3. Набор клемм для подключения вторичных кругов — 1 комплект.
  4. Инструкция по эксплуатации — 1 шт.

  По умолчанию в устройстве АВР установлены четырехполюсные автоматические выключатели с параметрами срабатывания на ток до 400 А.

  Спецификации

  • Брошюра
    Загрузить(файл pdf, 4.78 Mb)
  • Инструкция
    Загрузить(файл pdf, 757.59 Kb)

  Характеристики

  • Предложение: Ekonom, Professional, Industry
  • Тип устройства: АВР
  • Серия: e.industrial
  • Основные функции реле: Контроль напряжения, Задержка срабатывания, Контроль обрыва фаз, Переключение питания / нагрузки
  • Функциональность: Обрыв нейтрали, Тепловая защита
  • Тип переключения: Ручной, Автоматический
  • Сеть: 3 фазы + N
  • Тип — схема работы: l-0-ll
  • Особенность: Возможность ручного переключения, Автоматическое переключение, Контроль напряжения, Функция управления
  • Количество полюсов: 4
  • Номинальная коммутационная
    способность, А: 400
  • Тип входящей сети: 3 фазы + N (400V)
  • Выход: 3 фазы
  • Место установки / подключения: DIN-рейка, Монтажная плата
  • Назначение: Промышленное
  • Сеть: 3-х фазная
  • Нижняя граница отключения (Umin), V: 160
  • Верхняя граница отключения (Umах), V: 290
  • Номинальное напряжение, V: 230, 400
  • Контакт: 1ПК
  • Гарантия: 1 год
