    Уточняйте наличие и сроки
    Последнее обновление наличия: 03.10.25 17:43
    Под заказ — Недоступно. Смотрите актуальные серии.
    Уточняйте цену
    • Код поставщика: 3074 standard
    • Производитель: ELKO EP
    • Тип устройства: Реле контроля напряжения, Реле контроля фаз
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 8 А
    • Ток катушки управления: AC (переменный ток)
    • Резервное питание: Нет
    • Положение контактов: 1 ПК
    • Сеть: 3-х фазная
    • Нижняя граница отключения (Umin), V: % от номинального напряжения
    • Верхняя граница отключения (Umах), V: % от номинального напряжения
    • Номинальный ток коммутации, А: 8

• • Реле контролирует последовательность и выпадение фаз (напряжение, наблюдение за работой мотора, привода и т.п.)
  • Реле предназначено для контроля 3-фазных цепей.
  • Питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функции.
  • Напряжение питания и контролируемое Un: 3x 120 V.
  • Фиксированная задержка T1 (500 мс) и настраиваемая задержка T2 (0 -10 с).
  • Состояние ошибки указывает LED и размыкание выходного контакта реле.
  • Выходной контакт 1x переключаемый 8 A / 250 V AC1.
  • В исполнении 1-модуль с креплением на DIN рейку.

  Описание работы

  Реле в 3-фазной цепи правильную последовательность и выпадение одной из фаз.
  Зеленый LED светит постоянно и указывает наличие напряжения питания. При выпадении одной из фаз мигает красный LED, реле выключится. Переход в состояние ошибки задерживается - настройка временной задержки настаивается потенциометром на передней панели. При неправильной последовательности фаз загорается красный LED постоянно, реле выключено. Если напряжение питания снизится ниже 60 % Un (UOFF уровень отключения), произойдет мгновенное размыкание реле без реализации задержки, красный LED укажет на состояние ошибки.

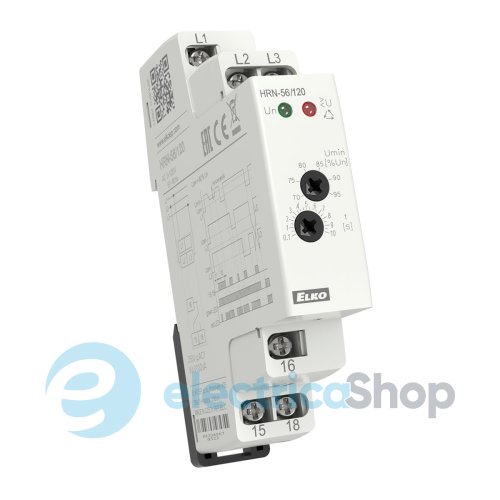

  Реле HRN-56, благодаря питанию со всех трех фаз, может продолжать работать и при выпадении одной из фаз.

  Технические параметры

  • Клеммы замера: L1, L2, L3
  • Клеммы питания: L1, L2, L3
  • Напряжение питания и контроль Un: 3x120 V L-L (3x69.3V L-N) 50-60 Hz.
  • Мощность: макс. 2 VA / 1 W
  • Максимальная теряемая мощность: (Un + клеммы): 2 W
  • Уровень Umin: настаиваемая, 70 - 95 % Un
  • Уровень Uoff: 60 % Un
  • Гистерезис: 2%
  • Максимальное постоянное напряжение: AC 3x 160 V
  • Пиковая перегрузка <1с:AC 3x 180 V
  • Временная задержка T1: макс. 500 мс
  • Временная задержка T2: настраиваемая 0 -10 с

  Выход

  • Количество контактов: 1x переключаемый (AgNi).
  • Номинальный ток: 8 A / AC1
  • Замыкающая мощность: 2000 VA / AC1, 240 W/ DC
  • Пиковый ток: 10 A
  • Замыкающее напряжение: 250 V AC1 / 24 V DC
  • Индикация выхода: красный LED
  • Механическая жизненность: 1x10*7
  • Электрическая жизненность (AC1): 1x10*5

  Другие параметры

  • Рабочая температура: -20.. +55 °C
  • Складская температура: -30.. +70 °C
  • Электрическая прочность: 4 кV (питание - выход).
  • Рабочее положение: произвольное
  • Крепление: DIN рейка EN 60715
  • Защита: IP40 со стороны лицевой панели
  • Категория перенапряжения: III
  • Степень загрязнения: 2
  • Сечение подключаемых проводов (мм2): макс. 2x2.5, макс. 1x4 с изоляцией макс. 1x2.5, макс. 2x1.5
  • Размер: 90 x 17.6 x 64 мм
  • Вес: 65 грамм.
  • Соответствующие нормы: EN 60255-6, EN 61010-1

  Описание кнопок управления



  График функций



  Подключение



  Спецификации

  • Инструкция
    Загрузить(файл pdf, 414.39 Kb)

  Характеристики

  • Предложение: Standart, Professional, Industry
  • Тип устройства: Реле контроля напряжения, Реле контроля фаз
  • Основные функции реле: Релейная (переключение), Контроль напряжения, Задержка срабатывания, Контроль обрыва фаз
  • Функциональность: Контроль наличия фаз, Контроль последовательности фаз
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 8 А
  • Типоразмер: Модульный на din-рейку
  • Ток катушки управления: AC (переменный ток)
  • Резервное питание: ? Нет
  • Положение контактов: 1 ПК
  • Материал контакта: AgNi
  • Назначение: Для двигателя
  • Сеть: 3-х фазная
  • Нижняя граница отключения (Umin), V: % от номинального напряжения
  • Верхняя граница отключения (Umах), V: % от номинального напряжения
  • Номинальный ток коммутации, А: ? 8
  • Номинальное напряжение, V: 120
  • Контакт: 1ПК
  • Вес, кг: 0.065
  • Гарантия: 1 год
  • Сертификаты: Сертификация CE — европейское соответствие.
