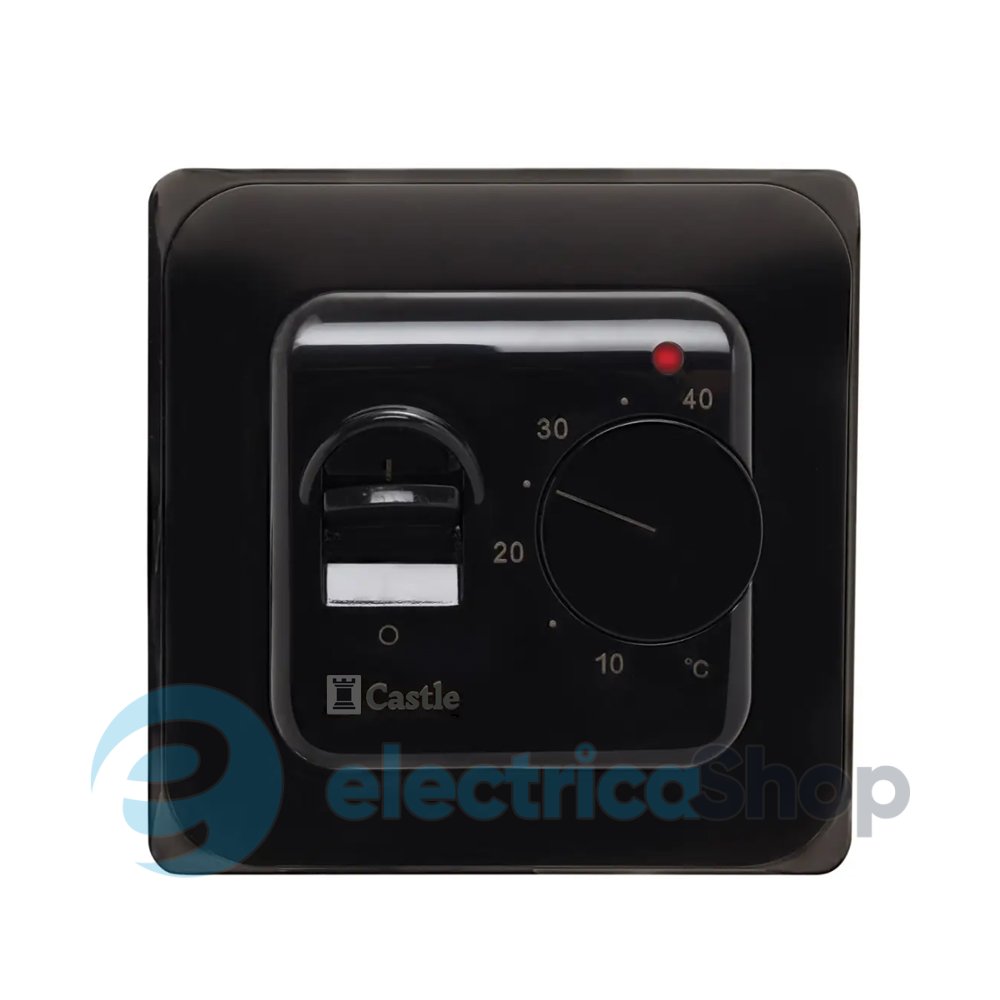

Терморегулятор механический M 5.16 Castle предназначен для электрического нагревательного кабеля или греющей пленки. При отсутствии датчика терморегулятор не будет работать. Терморегулятор Castle M 5.16 предназначен для установки в стандартную монтажную коробку.
Характеристики
- Тумблер вкл./выкл (красный светодиод), без функции программирования.
- Встроенный монтаж.
- Имеет размеры: 86 х 86 х 80 мм.
- Максимальная нагрузка: 16 А
- Мощность: 5 Вт.
- Напряжение питания: 220 В, 50Гц.
- Диапазон регулировки температуры: +5...+40°C.
- Укомплектован датчиком пола, длиной: 3м.
- Когда нагрев включен: светодиод горит красным.
- Защита корпуса: IP20.
- Производитель: Китай.
Назначение и установка терморегулятора Castle M 5.16
Терморегулятор предназначен для стандартного скрытого монтажа в стенной коробке диаметром 65 мм. Рекомендован для установки с любыми системами электрического обогрева (резистивные кабели и маты, ИК пленки и т.п.) мощностью не более 3000Вт/220В.
Определите место установки терморегулятора. Высота установки 0,3...1,2 м от пола. Избегайте попадания прямых солнечных лучей в терморегулятор. Подготовьте отверстие диаметром 68мм и глубиной 60мм тыльной стороны терморегулятора. в стене. Затем установите монтажную коробку в стену и закрепите ее. Подведите провода питания, монтажные концы нагревательной секции, датчики температуры пола к монтажной коробке в гофротрубках. Переведите клавишу выключателя в положение выключить «0». Кратковременно подайте напряжение на провода питания, индикатором фазы определите фазный провод, отметьте его. Выключите питание 220В. Подсоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора. Закрепите терморегулятор в коробке. Подайте напряжение на терморегулятор.
Начальная настройка термостата Castle M 5.16
Включение терморегулятора
Поверните регулятор температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВКЛ «1». Поверните ручку регулятора температуры по часовой стрелке, загорится светодиод, что означает включенное состояние терморегулятора. Поворот регулятора температуры против часовой стрелки уменьшает температуру, по часовой – увеличивает.
Выключение терморегулятора
Поверните регулятор температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВЫКЛ «0».
Уход за терморегулятором
Терморегулятор требует к себе внимательного и бережного отношения. Не допускайте грубого механического воздействия к изделию, как и контакта с кислотами, щелочами, растворителями. Это может привести к ухудшению вида изделия. Содержите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей, насекомых в изделие.
