    В наличии 2-3 дня

    125915
    Последнее обновление наличия: 03.10.25 13:40
    Словенія
    10 779,80грн

    • Купить в 1 клик
    • Код поставщика: 2471511
    • Производитель: ETI
    • Тип устройства: Реле контроля фаз, АВР, Контроллер, Реле переключения фаз
    • Тип — схема работы: l-ll
    • Особенность: Автоматическое переключение, Контакт с гальванической развязкой
    • Номинальная коммутационная
      способность, А: 8
    • Тип входящей сети: 1 фаза + N (230V), 3 фазы + N (400V)
    • Выход: 1 фаза
    • Место установки / подключения: DIN-рейка
    • Номинальный ток коммутации: 8 А
    • Резервное питание: Нет
    • Сеть: 1 фазная, 3-х фазная
    • Нижняя граница отключения (Umin), V: 170
    • Верхняя граница отключения (Umах), V: Регулируемая
    • Диапазон времени задержки, сек.: 0 сек ÷ 6 сек
    • Номинальный ток коммутации, А: 8

•

• Реле автоматического включения резерва применяются для переключения питания с основного источника питания на резервный (и наоборот) при понижении напряжения, асимметрии или неправильной последовательности фаз.
  Тип использования АВР: "Сеть-Сеть".
  Реле управляет включением/отключением контакторов.

  Технические характеристики:

  • Напряжение питания: 3x400V / 250V AC 50Hz + N
  • Порог срабатывания: 170-190V (регулируемый).
  • Время задержки переключения (T1 + T2): 0...10сек (регулируемое).
  • Время срабатывания при пропадании фазы или асимметрии: 0...6 сек (регулируемое).
  • Время восстановления после пропадании фазы или асимметрии: ~ 1сек.
  • Контакты: 2 x 8A AC1 (250V) (с гальванической развязкой).
  • Исполнение 4 модуля.
  • Рабочий диапазон температур: -20...+40°C.
  • Сечение подключаемых проводников: 2,5 мм²

  Принцип работы

  Реле SZR-2ST контролируют параметры основной и резервной сети. Светодиоды и регуляторы на левой стороне реле относятся к основной сети, а на правой – к резервной. В момент пропадания фазы или асимметрии сети реле будет сигнализировать отключением зеленого светодиода (на левой стороне, “Un”) и автоматически отключит питание от основной сети (погаснет светодиод “K1”). Задержка срабатывания при пропадании фазы предотвращает частое переключение в случае кратковременных перебоев в напряжении питания. Затем, по истечении заданного времени, установленного регулятором “Т2”, включится резервное питание, если параметры резервной сети являются правильными. В случае с реле SZR-2ST пользователь имеет возможность задать значение при помощи: “P” – порога срабатывания и “Т” – времени задержки срабатывания реле при пропадании фазы. Время задержки рассчитывается с момента пропадания фазы до момента включения резервной сети и является суммой задержки срабатывания при пропадании фазы (~2 сек или значения “T”) и установленного интервала времени между задержками переключения контакторов (“Т2”).

  Если параметры основной сети будут восстановлены, то реле отреагирует в течение 1 секунды, после чего автоматически переключит питание с резервной сети на основную по истечения времени, установленного регулятором “T1” (общее время для автоматического возврата представляет собой сумму ~ 1 сек и значения “T1”).
  В момент отсчета времени “Т1” мигает светодиод “Т1”, а в момент начала отсчета времени “Т2” – светодиод “Т2”. ВНИМАНИЕ! Реакция на неправильную последовательность чередования фаз является моментальной, поэтому в случае аварии основной сети, реле не переключит питание на резервную сеть, если она будет иметь неправильную последовательность чередования фаз. Это также относится и к основной сети в момент первого включения питания как и обратного переключения с резервной сети. Неправильная последовательность чередования фаз отображается соответствующим красным светодиодом, обозначенным символом чередования фаз.
  После установки реле на шине TH-35, следует подключить к нему провода основной сети (N, 1L1, 1L2, 1L3) и провода от резервной сети (2L1, 2L2, 2L3). Нулевой проводник N является общим для обеих сетей.

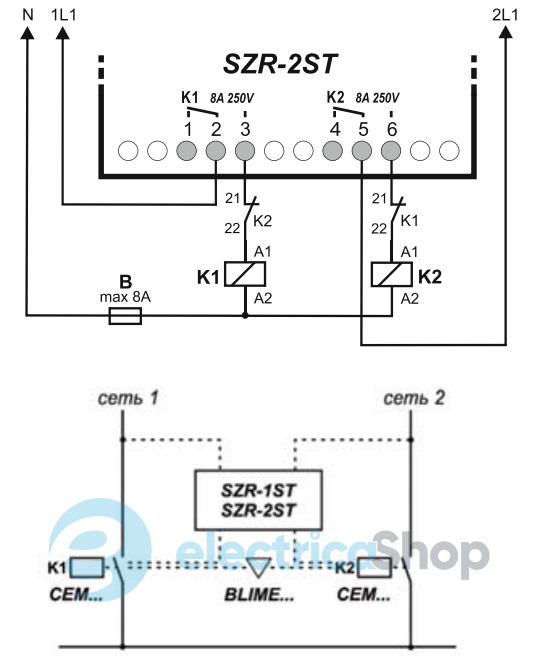

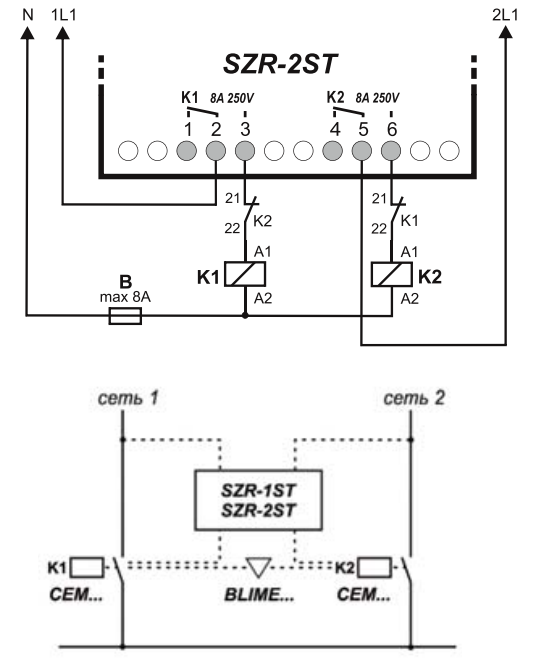

  ВНИМАНИЕ! ВАЖНО!!! Версия реле SZR-2ST имеет две пары контактов с гальванической развязкой. Способ монтажа показан на схеме ниже.



  Характеристики

  • Предложение: Standart, Professional
  • Тип устройства: Реле контроля фаз, АВР, Контроллер, Реле переключения фаз
  • Основные функции реле: Контроль напряжения, Контроль обрыва фаз, Переключение питания / нагрузки, Автоматическое переключение
  • Функциональность: Контроль перекоса фаз, Гальваническая развязка
  • Тип переключения: Автоматический
  • Сеть: 3 фазы + N
  • Тип — схема работы: l-ll
  • Особенность: Автоматическое переключение, Контакт с гальванической развязкой
  • Номинальная коммутационная
    способность, А: 8
  • Количество занимаемого
    места на din-рейке в щите: ? 4
  • Тип входящей сети: 1 фаза + N (230V), 3 фазы + N (400V)
  • Выход: 1 фаза
  • Место установки / подключения: DIN-рейка
  • Номинальный ток коммутации: 8 А
  • Типоразмер: Модульный на din-рейку
  • Резервное питание: ? Нет
  • Назначение: Бытовое, Промышленное
  • Сеть: 1 фазная, 3-х фазная
  • Нижняя граница отключения (Umin), V: 170
  • Верхняя граница отключения (Umах), V: Регулируемая
  • Диапазон времени задержки, сек.: 0 сек ÷ 6 сек
  • Номинальный ток коммутации, А: ? 8
  • Номинальное напряжение, V: 400, 250
  • Особенности: Нерегулируемый порог срабатывания
  • Вес, кг: 0,198
  • Гарантия: 1 год
