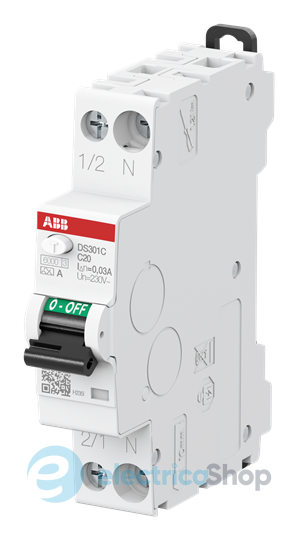

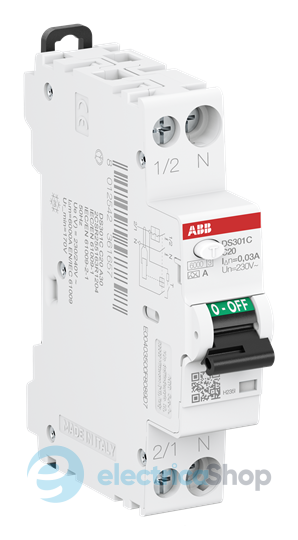

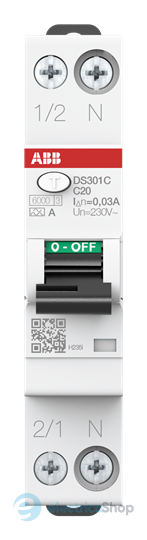

Дифференциальный автомат с защитой от перегрузки по току Abb DS301C C20 A30 (2CSR255163R1204).
Серия DS301C представляет собой выключатель дифференциального тока 1P+N в одном модуле для защиты однофазных цепей конечного пользователя от токов перегрузки и короткого замыкания,
защиты от воздействия синусоидальных переменных и прямых пульсирующих токов замыкания на землю, защиты от непрямых контактов и дополнительной защиты . от прямого контакта (с чувствительностью = 30 мА).
Основные показатели
- Тип устройства: автоматический выключатель дифференциального тока.
- Серия: DS301C
- Номинальное напряжение (Ur ): 230 V

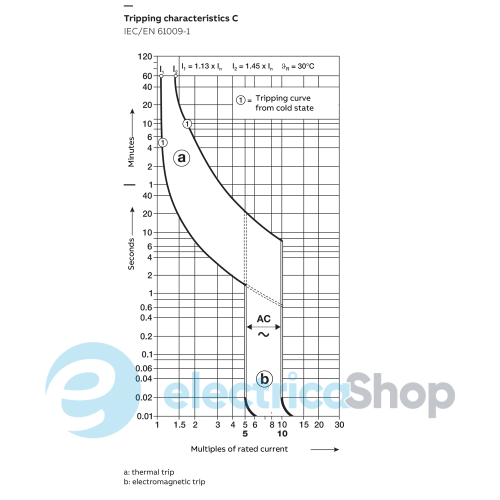

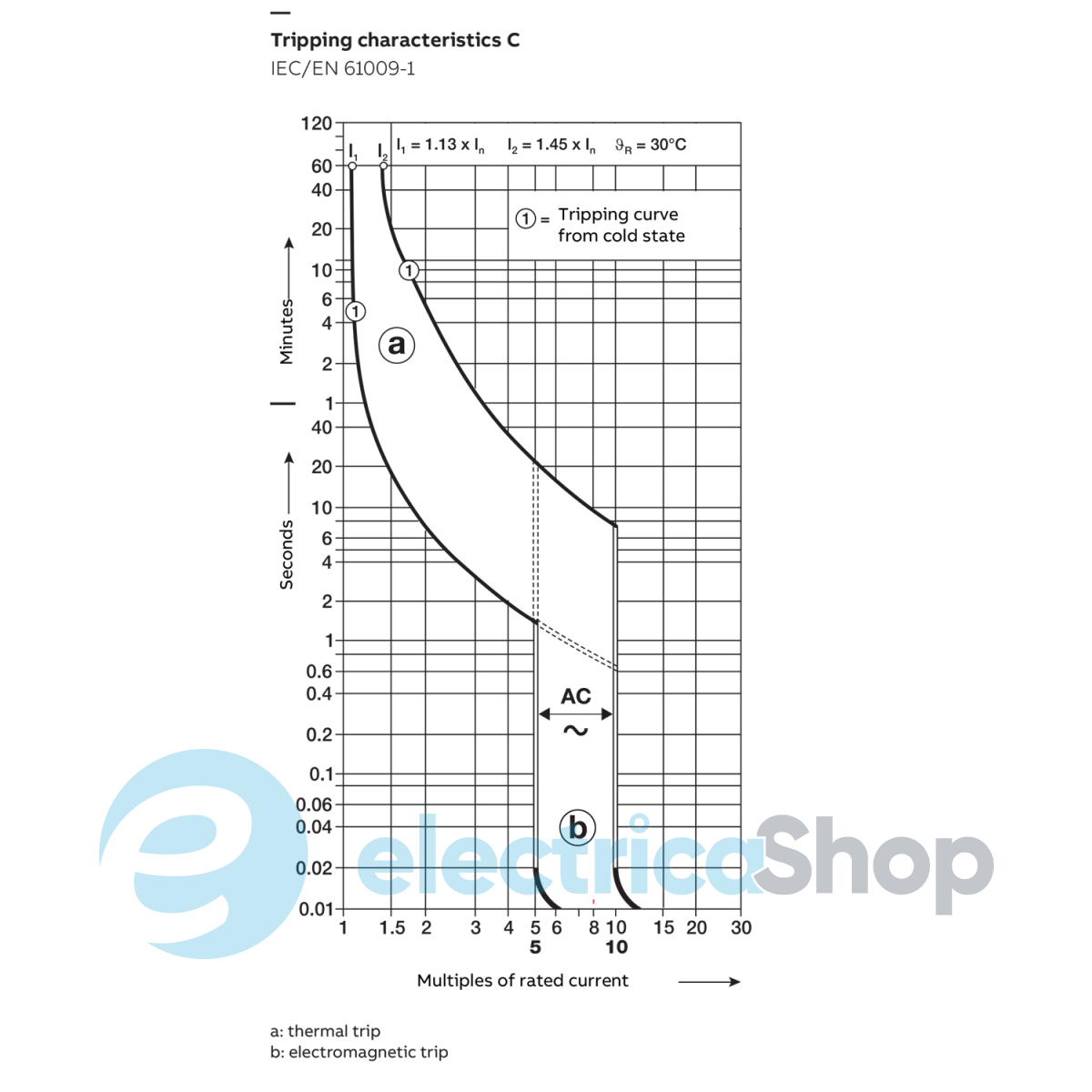

- Характеристика отключения: С
- Тип тока утечки: синусоидальный переменный и пульсирующий токи (тип A)
- Подключение: 1P+N
- Количество занимаемого места на дин-рейке: 1 модуль.
- Номинальная предельная отключающая способность при коротком замыкании (Iu.е. ): 6 кА
- Номинальный ток (In): 20 А
- Номинальная чувствительность по току: 0,03 А
Артикул для заказа: 2CSR255163R1204
Общие характеристики
- Номинальное рабочее напряжение: 230/240 В переменного тока
- Номинальное напряжение изоляции (Ui ): 500 V
- Испытательное напряжение (Ut):170 ... 264 V
- Номинальное выдерживаемое импульсное напряжение (U imp ): 4 кВ
- Диэлектрическое испытательное напряжение: 2,5 кВ
- Первичное номинальное импульсное выдерживаемое напряжение: 4 кВ
- Тип входного напряжения: переменный ток
- Тип остаточного тока: тип переменного тока
- Номинальный остаточный ток: 30 мА
- Номинальная мощность короткого замыкания (Icn ): 6 кА
- Номинальная остаточная отключающая способность (IΔm):EN 61009-1 6000 А МЭК 61009-1 4500 А
- Номинальная рабочая отключающая способность при коротком замыкании (I cs ):6 кА
- Номинальная рабочая отключающая способность при коротком замыкании, в % от Icu (I cs ): 6 кА
- Частота ( f ):50 Гц
- Номинальная частота (f):50 Гц
- Подключение источника питания: Произвольный
- Индикация положения контакта: Красный ВКЛ / Зеленый ВЫКЛ
- Класс ограничения энергии: 3
- Электрическая выносливость: 7000 циклов
- Механическая выносливость (Выносливость ) : 7000 циклов
- Количество защищаемых полюсов: 1
- Количество модульных промежутков на DIN-рейку: 1
- Индикация неисправности: Синий флажок под переключателем
- Рабочая характеристика: Мгновенный
- Категория перенапряжения: III
- Положение нейтральных клемм: Верно
- Момент затяжки:1,2 Н·м
- Тип привода: Рычаг - Группа изоляции II, черный RAL 9005, пломбируемый в положениях ВКЛ.-ВЫКЛ.
- Тип заземлителя: без задержки
- Тип корпуса: Группа изоляции I - II, RAL 7035
- Тип крепления: на DIN-рейку EN 60715 (35 мм) с помощью монтажного зажима
- Тип винтового терминала: Отказоустойчивый двунаправленный цилиндрический подъемный терминал
- Монтажное положение: Любое
- Доступные аксессуары: Нет
