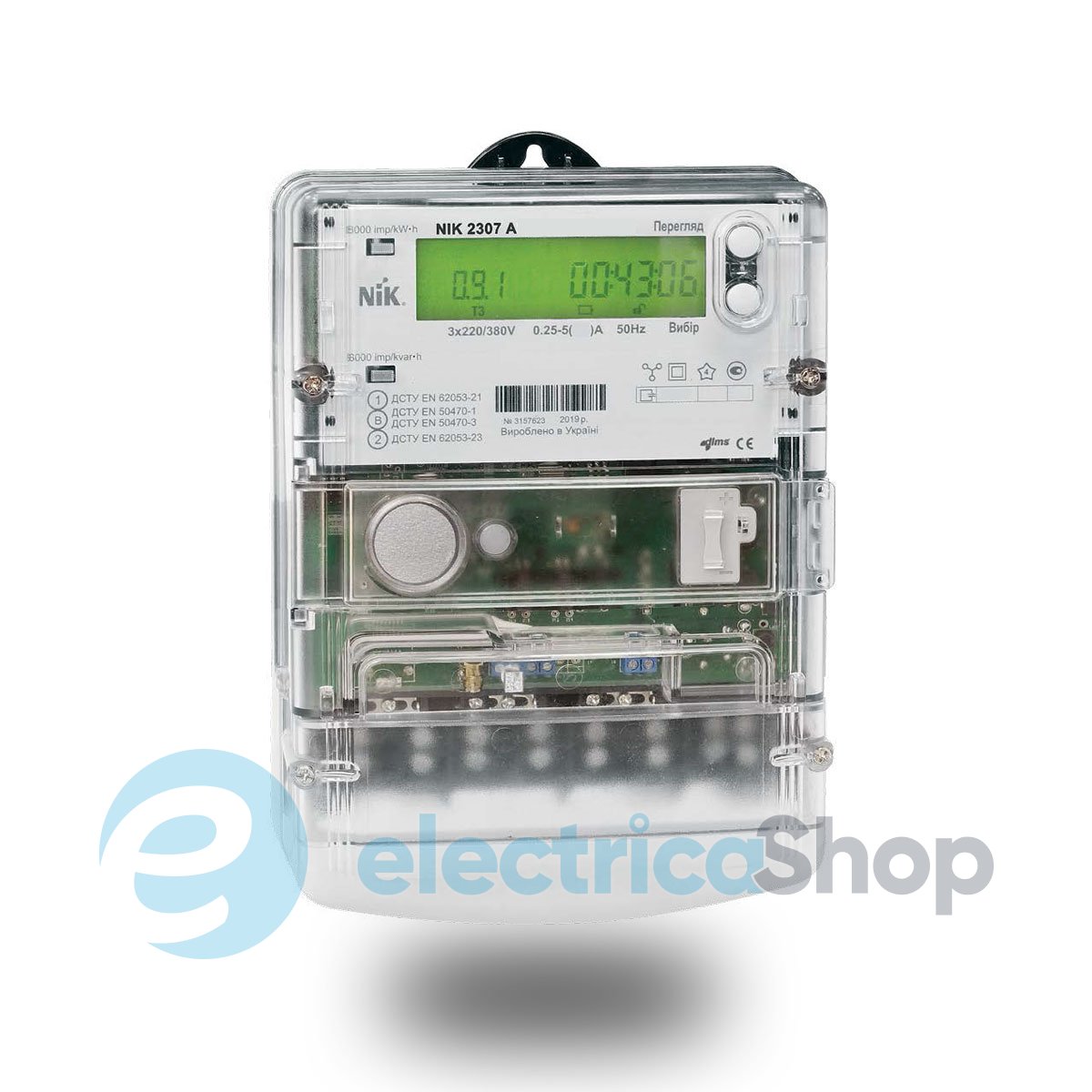

Основные данные электрического счетчика NIK2307 ARP6T.1602.M.21
Тип счетчика: Серия NIK 2307. Трехфазный. Многотарифный. Прямого подключения.
Модель: NIK2307 ARP6T.1602.M.21
Напряжение: 3х220 / 380 V~.
Измеряемая энергия: Активная и реактивная энергия.
Схема подключения к электрической сети: Прямого подключения 5(80) А.
Наличие интерфейса: Установлен «оптический порт», Установлен модуль интерфейса GCM / GPRS.
Наличие релейных выходов: Имеется реле отключения потребителя.
Наличие датчиков: Имеет датчик магнитного поля.
Измерение активной энергии: в прямом и обратном направлении.

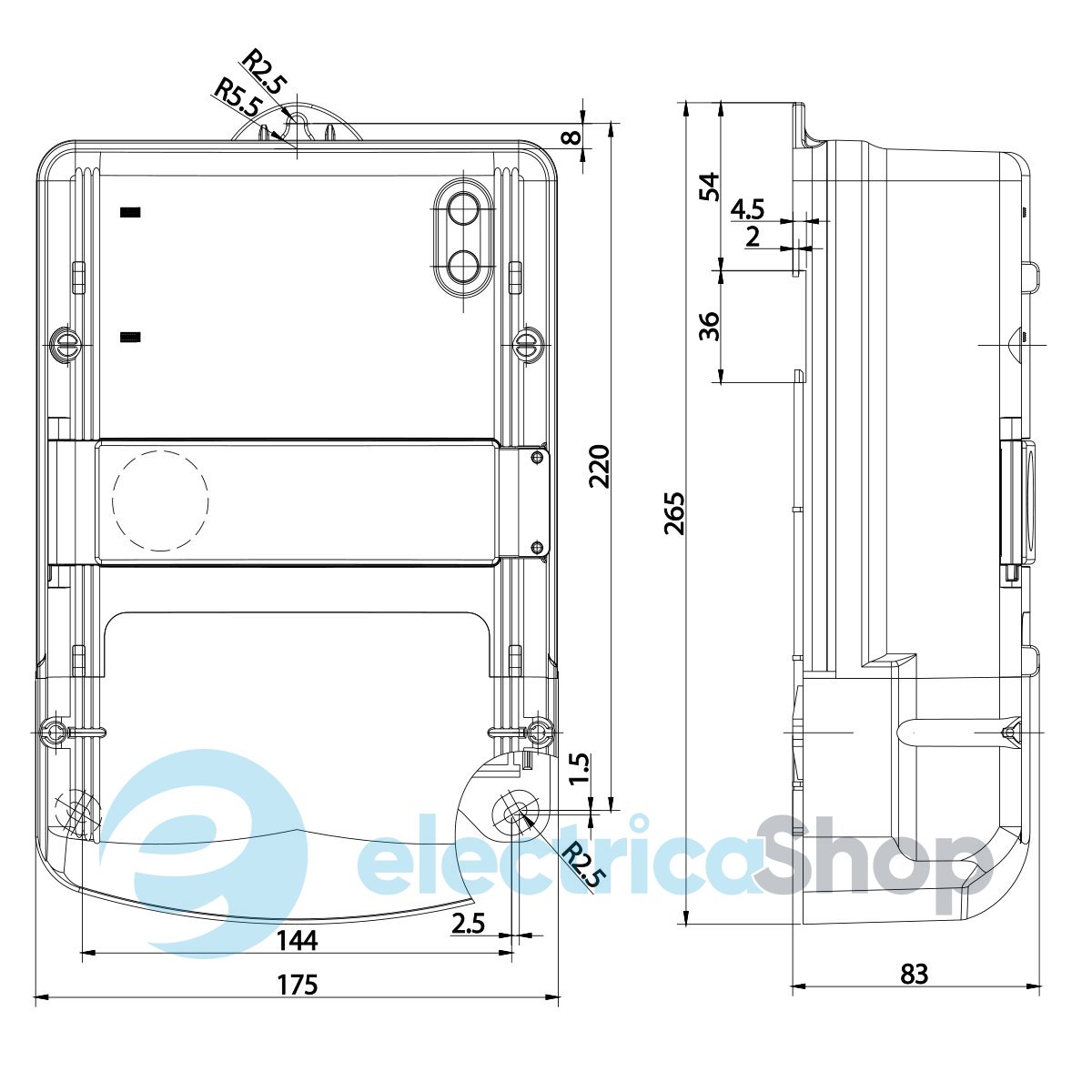

Габаритные и установочные размеры счетчиков NIK2307 ARP6T.1602.M.21
Общее описание счетчиков NIK 2307
Тип: Счетчик трехфазный, электронный.
Основные характеристики:
- Измерение активной энергии в прямом и обратном направлении, а также реактивной энергии в прямом направлении, по одному или нескольким тарифам в трехфазных трехпроводных и четырехпроводных цепях переменного тока, с трансформаторным и/или прямым подключением по напряжению и току.
- Класс точности для измерения активной энергии по ДСТУ EN 62053-21 – 1,0.
- Класс точности для измерения активной энергии по ДСТУ EN 50470-1 и ДСТУ EN 50470-3 – В.
- Класс точности для измерения активной энергии по ДСТУ EN 50470-1 и ДСТУ EN 50470-3 – С.
- Класс точности для измерения активной энергии по ДСТУ EN 62053-22 – 0,5s.
- Класс точности для измерения реактивной энергии по ДСТУ EN 62053-23 – 2,0.
- Номинальное напряжение – 3x220/380 В, 3х230/400 В, 3х240/416 В или 3x57,7/100В, мультинапряжение (в зависимости от исполнения).
- Частота – 50 Гц.
- Номинальная сила тока – 5 А.
- Максимальная сила тока – 10 А, 80 А или 120 А (в зависимости от исполнения).
- Степень защиты – ІР54.
- Наличие оптического порта для программирования и считывания данных.
- Количество разрядов ЖКИ – 6+3.
- Для многотарифного исполнения: до 4-х тарифов и 12-ти временных зон с автоматическим переходом на зимнее и летнее время.
- Межповерочный интервал – 10 лет.
- Средний срок эксплуатации (до первого капитального ремонта) – 24 года.
Преимущества счетчиков NIK 2307:
- Регистрация и индикация по каждой фазе активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока, а также угла сдвига фаз в трехфазных трехпроводных и четырехпроводных цепях переменного тока.
- Расширенный диапазон рабочих напряжений (3х50/87 В - 3х270/467 В).
- Повышенная степень защиты от воздействия постоянных и переменных магнитных полей (СОУ-Н МПЕ 40.1.35.110:2005).
- Технологический запас по классу точности не менее 50 %.
- Малое собственное энергопотребление.
- Неразъемный корпус.
- Прозрачный кожух.
- Возможность установки модуля подсветки ЖКИ (опционально).
- Возможность установки реле управления нагрузкой до 120 А (опционально).
- При отсутствии напряжения на клеммах счетчика, он может работать в режиме индикации от батареи для возможности снятия показаний.
- Индикация воздействия магнитного поля с величиной индукции более 100 мТл.
- Индикация воздействия электромагнитного поля напряженностью более 10 В/м в диапазоне частот 80-2000 МГц.
- Защита от хищений энергии: индикация неправильных подключений, обратного направления тока, датчики вскрытия кожуха и крышки зажимов.
- Хранение в энергонезависимой памяти событий с меткой даты и времени.
- Возможность отключения нагрузки потребителя при превышении установленных значений: лимита мощности, силы тока и напряжения, воздействия постоянного магнитного поля более 100 мТл и электромагнитного поля более 10 В/м, отключения за неуплату.
- Возможность установки модулей 2-х интерфейсов: радиомодуля «ZigBee», RS-485, PLC, GSM/GPRS, Ethernet для дистанционного считывания данных, программирования счетчиков и применения их в АСКУЭ.
