Краткие принципы перед началом работ

Перед монтажом подготовьте схему укладки с указанием размеров полотен, точек подключения и длины питающих проводов. Обязательно проверьте характеристики используемой ИК-пленки: рабочее напряжение, номинальную мощность на 1 м² и допустимую температуру эксплуатации. Проект должен учитывать суммарную мощность участка и возможности терморегулятора.

Последовательность работ по подключению ИК-пленки

Общие рекомендации по безопасности и монтажу

• Используйте авторизованные комплектующие — клипсы и контактные клеммы, рекомендованные производителем пленки.
• Для запрессовки клемм применяйте прессовочные клещи; не используйте обычные пассатижи — это увеличивает риск плохого контакта.
• При укладке на отражающую подложку (до 3 мм) в местах крепления клипс делайте небольшие углубления, чтобы не повредить пленку при прижиме.
• Избегайте пересечения и скрутки питающих проводов — каждая жила должна идти по собственной трассе без натяжения.
• Располагайте датчик температуры в зоне, наиболее репрезентативной для прогрева пола (обычно — между нагревательными полосами, на подложке под пленкой).
• Фактическая мощность, подключаемая к терморегулятору, должна иметь запас — ориентируйтесь на 10–15% выше суммарной номинальной мощности подключаемых сегментов.
• Не рекомендуется подключать к одному терморегулятору пленки с разными теплотехническими параметрами (ширина, удельная мощность).
• Если при раскрое обнаружены механические дефекты — заменяйте повреждённый сегмент до окончательной укладки.

Подключение пленочного пола к розетке — когда это допустимо

Подключение к розетке возможно только для маломощных саморегулирующихся комплектов, предназначенных для локального обогрева (например, под рабочим столом). Для таких комплектов выбирайте саморегулирующуюся плёнку с мощностью не более 150 Вт/м² и с функцией снижения нагрева при повышении температуры.

Рекомендуется использовать таймер-реле (вставляемое в розетку) для автоматизации включения/выключения и снижения риска длительного непрерывного нагрева.

Способы соединения ИК-пленки с проводами питания

На практике применяют три основных метода подключения, каждый имеет свои плюсы и минусы:

•

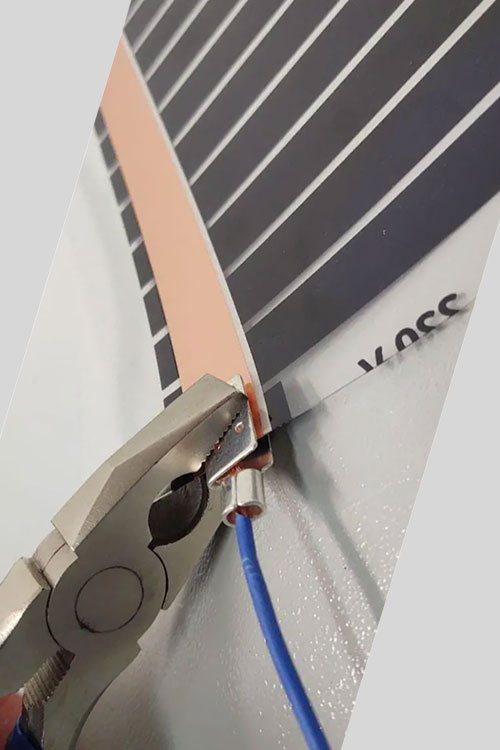

• Соединение клипсами «крокодил»

  Клеммное соединение (клипсы) — наиболее распространённый
  и рекомендуемый производителями метод.
  Клипсы фиксируются на токопроводящих шинах пленки,
  затем к ним прижимаются питающие провода прессовочными клещами.

  Плюсы : минимальная вероятность плохого контакта при правильной запрессовке.

•

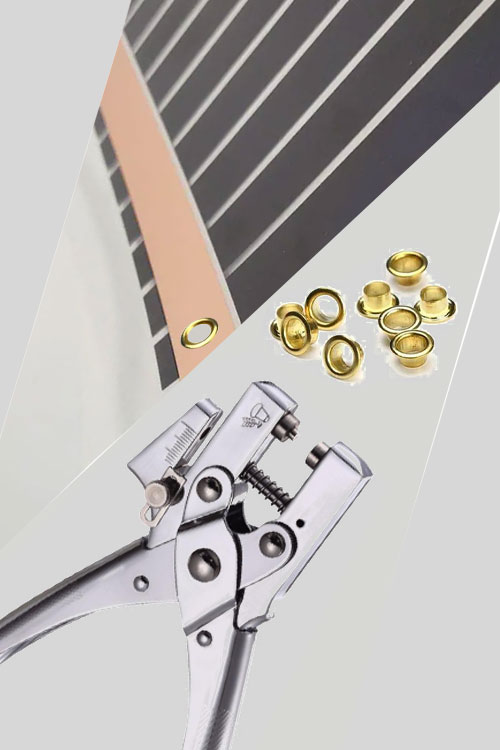

• Соединение люверсами

  «Ушко» с заклепкой — простой
  и дешёвый вариант, но требует аккуратности: отверстие под заклепку
  в токопроводящей шине должно быть точно по центру, а запрессовка — равномерной;
  со временем в местах механического контакта возможно локальное нагревание
  при недостаточно плотном соединении.

  Минусы : такое подключение со временем может привести к перегреву
  в местах контакта проводов и токопроводящих шин.

•

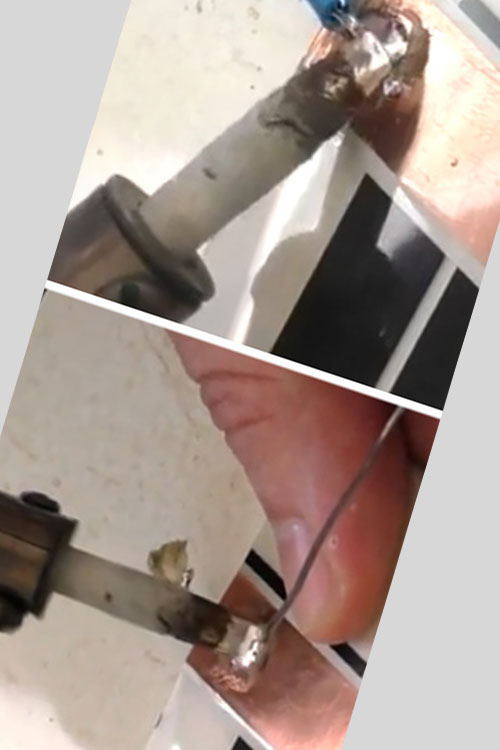

• Соединение пайкой

  Пайка — даёт надёжный электрический контакт при тщательном выполнении.
  Пайка предпочтительна там, где есть опыт и необходимые инструменты; важна защита самого места пайки
  от механических повреждений и коррозии.

После выполнения контактного соединения обязательно изолируйте место контакта битумной (или другой рекомендованной производителем) изоляцией: она защищает от загрязнений, влаги и фиксирует соединение.

Раскрой пленки и расчёт мощности

При разрезании полотна соблюдайте правила: разрезы выполняются только по маркированным линиям, не допускается изменение ширины нагревательного сегмента. Планируя схему, учитывайте допустимую мощность каждого сегмента в зависимости от его ширины — превышение мощности ведёт к перегреву и постоянному срабатыванию защитных устройств. Для расчёта суммарной нагрузки суммируйте мощности всех сегментов и прибавьте запас 10–15%.

Два практических варианта подводки проводов

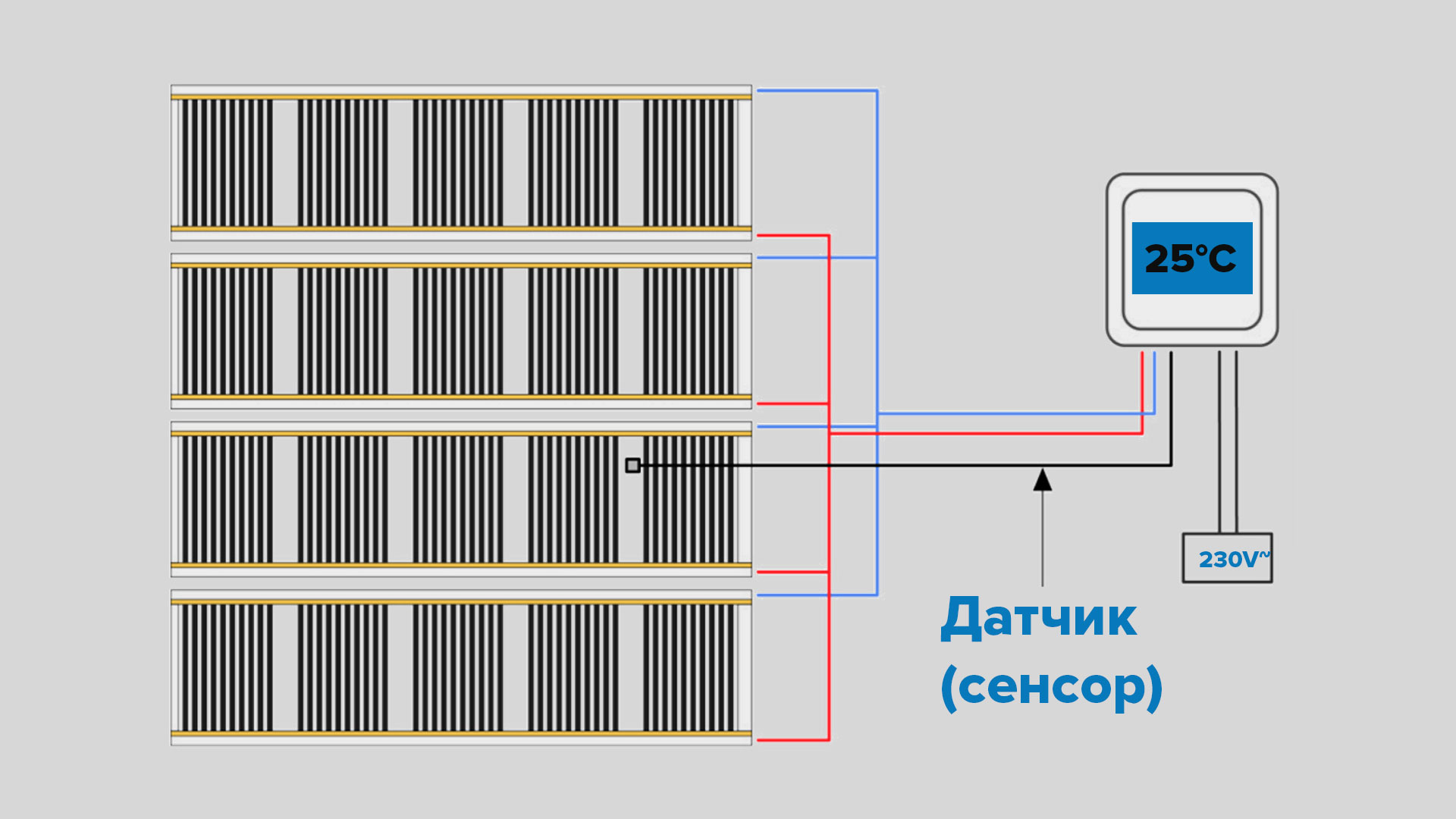

Схема подключения – параллельное соединение

Независимо от расположения нагревательных участков, пленочные элементы подключают параллельно: от каждого куска пленки выводятся два провода (фаза и ноль), которые подводятся к терморегулятору. Параллельная схема обеспечивает равномерный контроль и независимость каждого сегмента.

Вывод питающих проводов в подрозетник (или распределительную коробку) с дальнейшим соединением и подведением к терморегулятору.
Минус : увеличение числа соединений и объём работ при проведении скрытой проводки.

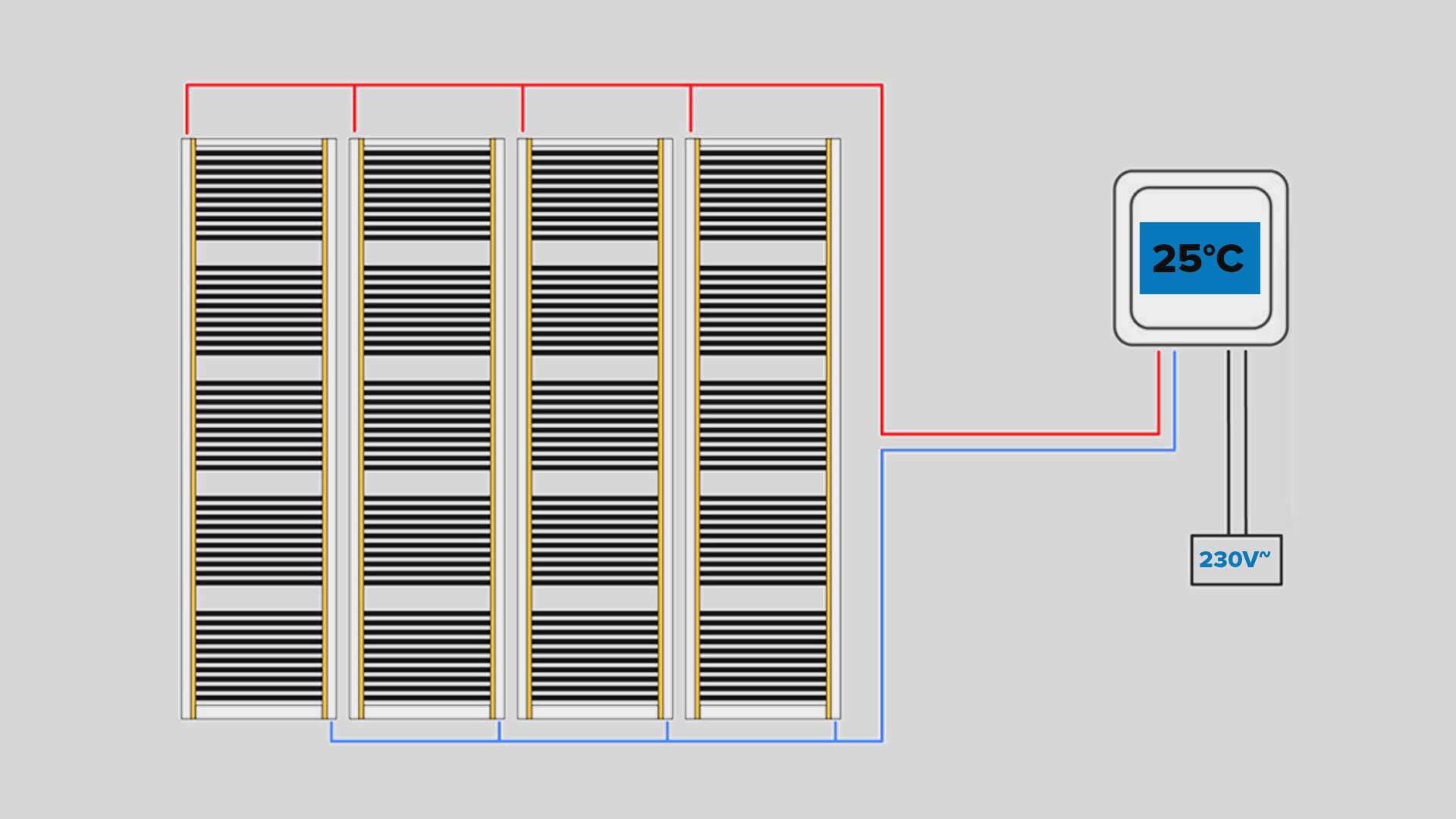

Схема подключения – без пересечения проводов

При этом методе ноль и фазу разводят к разным концам каждого полотна, что позволяет избежать пересечения и уменьшает вероятность перепутать проводники.
Метод удобен при сложных схемах укладки и ограниченных пространствах для прокладки кабеля.

Практические советы для монтажников

• Перед укладкой проверьте сопротивление каждого сегмента мультиметром — оно должно соответствовать паспортным данным.
• Документируйте схему укладки: фото/чертёж с указанием мест подключения пригодятся при последующих работах.
• Используйте провода с запасом сечения — медные жилы соответствующего класса гибкости облегчают монтаж и снижают риск перегрева в местах сгибов.
• Не используйте участки пленки, имеющие задиры, потертости или нарушенную токопроводящую шину — заменяйте до укладки.

Короткое резюме

Правильный выбор метода соединения (клипсы, пайка или заклёпка), аккуратный раскрой и соблюдение правил укладки обеспечат надёжную и безопасную эксплуатацию инфракрасного пленочного пола. Для управления используйте сертифицированные терморегуляторы, а в случаях когда необходим компактный тонкий нагрев — рассмотрите ультратонкие маты.
