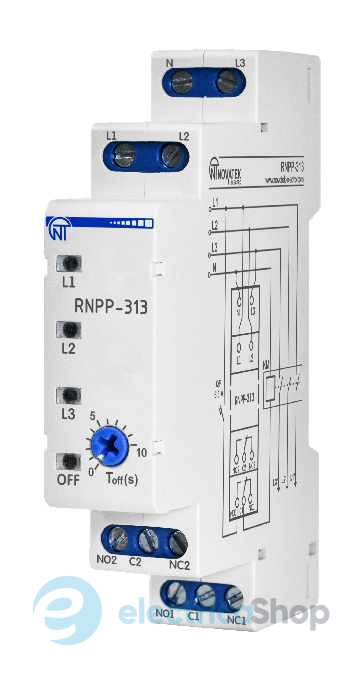

• Трёхфазное реле напряжения и контроля фаз РНПП-313 Novatek

    • Учасник державної програми

      Доступно для самовывоза
      При сумме заказа свыше
      1000 грн. — СКИДКИ!!!       Доставим в любой
      уголок Украины       14 ДНЕЙ НА ОБМЕН 12 МЕСЯЦЕВ
      • гарантии от производителя
      Задать вопрос Написать отзыв
    • Novatek
      • Сертификация CE — европейское соответствие.
      Готов к отправке
      129754
      Последнее обновление наличия: 26.04.24 15:47
      1 шт— Готов к отправке
      Под заказ — срок поставки 3-5 дней
      Україна
      895,00грн
      • Код поставщика: РНПП-313
      • Производитель: Novatek
      • Тип устройства: Реле защиты напряжения
      • Место установки: DIN-рейка
      • Особенность: Модульный
      • Функциональность: Мультифункционал, Контроль наличия фаз, Контроль напряжения
      • Положение контактов: 1 ПК
      • Номинальный ток коммутации: 5 А
      • Сеть: 3-х фазная
      • Нижняя граница отключения (Umin), V: 195
      • Верхняя граница отключения (Umах), V: 260
      • Номинальный ток коммутации, А: 5
      • Максимальная мощность, кВт: Підключення через контактор

  • Реле напряжения РНПП-313 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети

    Основные характеристики

    • Индикация: светодиоды
    • Контроль обрыва фаз: Да
    • Контроль чередования фаз: Да
    • Контроль асимметрии фаз: Да
    • Отключение защит: Нет
    • Встроенный блок питания: импульсный (помехозащищенный)
    • Регулирование: только время срабатывания защиты по перекосу фаз.
    • Максимальный ток: Cos φ = 1,0 5 А, подключение нагрузки через пускатель
    • Габариты: 1 модуль типа S
    • Вес: 0,1 кг
    • Напряжение питания: 220/380В.

    Где используется?

    Реле напряжения РНПП-313 можно использовать в следующих ситуациях:
    • Для контроля допустимого уровня напряжения.
    • Для контроля правильного чередования и отсутствия слипания фаз.
    • Для контроля полнофазности и симметричности напряжения сети (перекоса фаз).
    • Для отключения нагрузки при некачественном сетевом напряжении.
    • Для контроля качества сетевого напряжения после выключения нагрузки и автоматического включения его после восстановления параметров напряжения.
    • Для отражения аварии при возникновении аварийной ситуации и отражения наличия напряжения на каждой фазе.
    • Для контроля обрыва нуля.

    В изделии предусмотрены возможности регулировки времени задержки срабатывания защиты по порекосу фаз. После восстановления параметров напряжения сети изделие снова включает нагрузку через время АПВ.
    В изделии использован импульсный блок питания, позволяющий использовать РНПП-313 в цепях со значительными искажениями формы питающего напряжения.

    Управление реле

    1. Индикаторы напряжения на каждой из фаз (L1, L2, L3).
    2. Индикатор аварии (OFF).
    3. Клеммы для подключения питания 400 V.
    4. Регулятор установки времени срабатывания защиты поясницы фаз (Тoff(s)).
    5. Клеммы для подключения нагрузки.

    Как настроить реле РНПП 313

    Работает в режимах

    1. Контроль минимального напряжения В этом режиме при снижении напряжения сети ниже 195 V защищаемое оборудование отключится от сети.
    2. Контроль максимального напряжения В этом режиме, когда напряжение сети повышается выше 260 V защищаемое оборудование отключится от сети.
    3. Контроль наличия фаз В этом режиме в случае обрыва одной из фаз защищаемое оборудование отключится от сети.
    4. Контроль неправильного чередования и наличия слипания фаз В этом режиме в случае неправильного подключения или при наличии слипания одной из фаз защищаемое оборудование отключится от сети.
    5. Контроль перекоса фаз В этом режиме при разности напряжений между фазами более 40 V защищаемое оборудование отключится от сети. 6) Контроль обрыва нуля.

    При обрыве нуля защищенное оборудование отключится от сети и погаснут индикаторы LINE и OFF.
    Контроль наличия фаз сохраняется в любом режиме работы изделия. Во всех режимах работы изделие срабатывает при обрыве фаз или понижении напряжения ниже 100 V на одной или нескольких фазах за фиксированное время 0,25 секунды.

    Подключение

    Как подключить реле РНПП 313

    Характеристики

    • Предложение: Standart, Professional
    • Тип устройства: Реле защиты напряжения
    • Место установки: DIN-рейка
    • Оборудование: Реле, Реле контроля напряжения, Реле контроля фаз
    • Особенность: Модульный
    • Функциональность: Мультифункционал, Контроль наличия фаз, Контроль напряжения
    • Положение контактов: 1 ПК
    • Номинальный ток коммутации: 5 А
    • Назначение: Промышленное, Для двигателя
    • Сеть: 3-х фазная
    • Основные функции реле: Контроль напряжения, Контроль обрыва фаз, Контроль чередования фаз, Контроль последовательности фаз, Контроль перекоса фаз, Контроль слипания фаз, Задержка срабатывания, Обрыв нейтрали
    • Нижняя граница отключения (Umin), V: 195
    • Верхняя граница отключения (Umах), V: 260
    • Номинальный ток коммутации, А: ? 5
    • Максимальная мощность, кВт: Підключення через контактор
    • Номинальное напряжение, V: 230, 400
    • Контакт: 1ПК
    • Гарантия: 5 лет
    • Сертификаты: Сертификация CE — европейское соответствие.
